Содержание

Усиление плит перекрытия — пустотных, монолитных, ребристых

Усиление перекрытий — важный этап восстановления и модернизации зданий, находящихся в плохом техническом состоянии. Оно может выполняться с нижней стороны или с верхней. Наиболее эффективным считается укрепление плит строительного перекрытия снизу в зоне растягивающих напряжений. Основным критерием при проведении этого типа работ можно назвать определение реальной эксплуатационной нагрузки. В ряде случаев даже новое строение в хорошем состоянии может потребовать укрепления, если сверху были установлены тяжелые конструкции, не учтенные при расчетах.

Особенности повышения прочности различными методами

Выбор методики увеличения несущей способности и грузоподъемности зависит от материала и особенностей самой постройки. Так, например деревянные чаще всего подлежат полной замене, а металлические и жб могут быть усилены классическими способами или при помощи углеволокна.

Железобетонные конструкции представляют собой пролеты, которые бывают нескольких конфигураций:

  • Сборные пустотные — применяются для обустройства межэтажных перекрытий в жилых и общественных зданиях;
  • Сборно-ребристые — в основном предназначены для промышленных зданий при строительстве кровли;
  • Монолитные — наиболее универсальные, используются во всех типах зданий и сооружений.

Универсальным средством для любого вида плиты считают углекомпозит и, прежде всего, углеленту FibArm Tape или углеродную сетку FibArm Grid. В зависимости от типа плиты осуществляются следующие действия:

  • Усиление пустотных плит этажного перекрытия материалом FibArm осуществляет путем наклеивания холста на поверхность снизу. Он приклеивается с определенным шагом. При этом может быть нанесено несколько слоев холста, что определяет степень повышения прочности.
  • Аналогичным способом происходит армирование монолитных плит, используемых для перекрытия, но углелента приклеивается продольно по всей поверхности. Это позволяет повысить и сейсмоустойчивость.
  • Для усиления ребристых плит перекрытия углекомпозит наклеивают на нижнюю часть ребер. Количество слоев определяет уровень усиления. Опорную часть такой системы также укрепляют хомутами из однонаправленной ленты.

Зачем и как усиливают проемы

Приоритетным моментом при строительстве зданий является правильный расчет несущей способности всех элементов с учетом необходимых проемов и отверстий. Однако нередко возникают ситуации, когда необходимо сделать различные ходы. При этом если, например, речь идет о пустотелой жб плите, нормами допускается не более двух отверстий диаметром до 15 см. В случае превышения этого ограничения, необходимо выполнить пересчет прочностных характеристик и усиление отверстий в плите перекрытия.

Армирование проемов углеволокном делают с обеих сторон. Композит наклеивается по периметру отверстия с заведением за края на расчетную величину. Для монолитных плит дополнительно выполняются хомуты из углеленты.

Как усилить плиты перекрытия, укрепление пустотных плит

Несмотря на прочность и долговечность железобетона, он так же как и другие материалы может разрушаться. В основном это происходит из-за нарушения правил эксплуатации или необдуманной замены конструкций, предусмотренных проектом на изделия, рассчитанные на меньшую нагрузку.

Усиление перекрытий практикуется и достаточно успешно, если при оценке состоянии плиты сделан вывод, что критических разрушений нет. Но стоит сразу предупредить, что если вы ищете ответ на вопрос как усилить плиту перекрытия в частном доме, гараже и т.д. своими силами, приведенная ниже информация не для вас.

Перекрытие, стены, балки, фундаменты это единый жесткий каркас здания, где работа на сопротивление нагрузке взаимосвязана. Небольшое изменение в весе или площади опирания любого из элементов приводит к изменению нагрузок во всех остальных. Поэтому усиление плит перекрытия можно производить только после подробного расчета нагрузок на все несущие конструкции.

Основные способы усиления плит перекрытия

Выбор способа зависит от причины, по которой требуется усиление конструкций.

Первая, это риск продавливания при недостаточной площади опирания плит перекрытия на колонны. Устраняется увеличением площади верхнего торца колонны или полным наращиванием колонны по всему объему. Требуется очень точный расчет армирования и состава бетона, чтобы новые и существующие объемы железобетона работали как единое целое.

Дополнительно требуется усиление фундаментов под колоннами. При больших пролетах практикуется подведение дополнительных нижних и верхних разгружающих балок. Что обязательно потребует усиления фундаментов под несущими конструкциями.

Вторая, это увеличение несущей способности плиты в случаях, когда деформационных изменений в ней нет, но нагрузка на перекрытие предполагается большая, чем учтенная при разработке проекта. Здесь можно рассмотреть два варианта: как усилить пустотную плиту перекрытия и плиту сплошного сечения.

Для многопустотных плит практикуется создание дополнительных армированных ребер в пустотах. Это установка плоских каркасов с последующим бетонированием для того, чтобы новый каркас работал совместно с арматурой нижней части плиты. В этом случае одновременно с армированием по верхней части плиты добавляется дополнительный слой бетона. Усиление многопустотных плит только слоем бетона неэффективно, так как при тонкой верхней полке необходимо также установить крепежные штыри.

И здесь требуется пересчет нагрузок на несущие конструкции, так как вес плиты увеличивается.

Для полнотелых плит практикуется набетонка сверху или снизу с железобетонными шпонками или болтами. Железобетонная шпонка, это выемка в теле существующей плиты, в которую укладывается арматура, с последующей заливкой бетоном. Это нужно для создания единого объема плиты с набетонкой.

Третью причину и то, как усилить плиту перекрытия с трещинами в бетоне, рассмотрим отдельно.

Укрепление плит перекрытия с поврежденным бетоном

Мелкая сетка трещин, появившаяся на перекрытии может быть таким же мелким, легко устраняемым дефектом, а может быть и сигналом, что начались более значительные разрушения. Для того, чтобы исключить любую возможность таких дефектов, необходимо приобретать только качественные пустотные плиты перекрытия от производителя. Это позволит избежать создания дополнительных напряжений и нагрузок в бетоне при многочисленных разгрузках-погрузках и складировании.

До начала реконструкции необходимо оценить не только степень повреждения бетона, но и состояние арматуры, так как глубину трещин визуально не определить. Особенно актуальна эта задача при выборе способа усиления пустотной плиты перекрытия, т.к. толщина бетонного слоя над арматурой в ней очень мала. Современные приборы позволяют выполнить полное сканирование без зачистки бетона до арматурной сетки.

Если глубина трещин незначительна, для реконструкции потребуется только нанесение слоя бетона, полимерного раствора или наклейка стеклоткани. При значительных повреждениях выполняется полная расчистки до арматуры. Затем антикоррозийная обработка стали, нанесение бетонного раствора со слоем набетонки и уже рассмотренными способами крепления.

Как усилить плиту перекрытия?

В процессе длительной эксплуатации зданий постепенно снижаются прочностные характеристики частей строения. Стены и фундамент дома отличаются повышенным ресурсом эксплуатации по сравнению с расположенными под кровлей, а также между этажей элементами перекрытия. Для увеличения их нагрузочной способности и повышения долговечности осуществляется усиление перекрытий. В зависимости от особенностей проекта, в качестве перекрытия применяются бетонная плита, металлический профиль или деревянные брусья. Рассмотрим основные методы усиления различных конструкций.

Блок: 1/8 | Кол-во символов: 590
Источник: https://pobetony.ru/bloki-i-perekrytiya/usilenie-perekrytij/

Для чего необходимо усиливать перекрытия – актуальность и методы решения задачи

Выполнение мероприятий по повышению нагрузочной способности перекрытий из различных материалов осуществляется в следующих ситуациях:

  • при ремонте квартиры, частного дома, офиса, гаражного, складского или производственного помещения;
  • при производстве реставрационных работ, связанных с восстановлением и повышением прочности памятников архитектуры;
  • при масштабной перепланировке помещений в жилых зданиях, а также перестройке объектов коммерческого и производственного назначения.

Ремонт перекрытия чаще всего предполагает замену элементов или фрагментов перекрытия, а также его усиления

О необходимости усиления свидетельствуют следующие факторы:

  • значительное коррозионное разрушение арматурного каркаса в железобетоне;
  • снижение сечения несущего элемента при продолжительном использовании;
  • уменьшение способности балок воспринимать действующие на них нагрузки;
  • существенные дефекты балок перекрытия, резко снижающие их прочность;
  • разрушение армирования плиты и образование глубоких трещин в бетоне;
  • локальное или полное разрушение балки перекрытия, сделанной из древесины.

В процессе ремонтных и восстановительных мероприятий осуществляется:

  • частичная замена пришедших в негодность элементов;
  • восстановление части плиты или увеличение толщины перекрытия;
  • армирование поверхности плиты с помощью арматуры или металлической сетки;
  • установка в месте соединения балок дополнительных опор или хомутов из стали.

Одной из вероятных причин снижения прочности перекрытий также является:

  • нарушение технологии строительства;
  • применение некачественных стройматериалов;
  • резкое повышение нагрузки на потолки, стены.

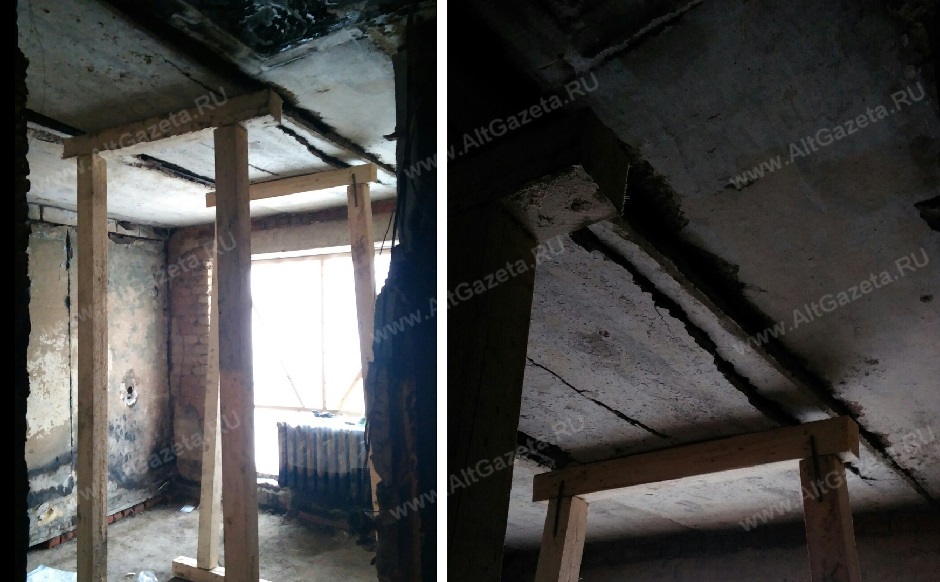

Можно усилить конструкцию перекрытия путем установки опор или стальных хомутов, а также используя новую арматуру и бетон.

Строителям нужно будет применять индивидуальный метод усиления для каждого типа перекрытия:

  • деревянного;
  • металлического;
  • железобетонного;
  • ребристого.

Также причиной усиления перекрытий может стать нерациональный подбор строительных материалов

Выполнение работ по повышению нагрузочных характеристик различных перекрытий имеет нюансы. Независимо от материала, из которого изготовлено перекрытие, на ремонтируемом участке монтируются опорные стойки из древесины или металла. В этом месте также может устанавливаться колонна коробчатого сечения, обладающая повышенной прочностью. В процессе реставрационных работ и монтажа перекрытий важно соблюдать технологию и применять соответствующие материалы. Соблюдение указанных требований позволит не допустить непредвиденных ситуаций во время эксплуатации здания.

Блок: 2/8 | Кол-во символов: 2610

Источник: https://pobetony.ru/bloki-i-perekrytiya/usilenie-perekrytij/

Список инструментов

  • устройство опор;
  • рубероид, кронштейны;
  • стальные полосы либо стальные прутья;
  • хомуты из стальных стержней.

Блок: 2/7 | Кол-во символов: 126
Источник: http://o-cemente.info/remont-betonnih-izdelij/sposoby-usileniya-perekrytiy.html

Основные проблемы

Наибольшая часть дефектов обычно вызывается арматурной коррозией, продукты которой, увеличиваясь в объеме, до 30% разрушают окружающий бетон. Коррозия также снижает эффективное сечение рабочей и дополнительной арматуры, от которого зависит несущая способность конструкции.

Еще может оказаться необходимым усиление плит перекрытия, находящихся в удовлетворительном состоянии, например, при изменении назначения помещения и потребности размещения в нем непредусмотренного ранее технологического оборудования, при реконструкциях, надстройках дополнительных этажей и других разнообразных случаях.

Блок: 3/15 | Кол-во символов: 612
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Заключение

Плиты перекрытия зданий и сооружений работают в тяжелых условиях эксплуатации. На данные конструкции воздействуют механические статические и динамические нагрузки, вредные атмосферные факторы, химические вещества. Поэтому расчет несущей способности плит перекрытия возможное ее усиление следует доверять профессиональным, опытным в этом вопросе компаниям.

Блок: 3/3 | Кол-во символов: 366
Источник: https://cementim.ru/sposoby-usileniya-plit-perekrytij/

Усиление плиты перекрытия – распространенные виды панелей

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

  • составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
  • цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

  • полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
  • пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Восстановление и усиление может предусматривать выявление запасов прочности

Наряду с указанными видами перекрытий применяется следующие конструкции:

  • сформированные каркасом из деревянных брусьев;
  • выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Блок: 3/9 | Кол-во символов: 2443
Источник: https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

  • частичным или полным повреждением деревянных балок;
  • разрушением других элементов деревянного перекрытия;
  • уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

  • доски или балки с минимальной толщиной 4 см;
  • листовой рубероид для гидроизоляционных работ;
  • саморезы или гвозди для крепления накладок;
  • молоток или профильная отвертка;
  • состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

  • заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
  • увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
  • усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев. Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

  • антисептическую обработку имеющихся и добавляемых деревянных элементов;
  • изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Обратите внимание, что древесина, к которой должна крепиться подшивка, не должна быть трухлявой. Завершив усиление деревянного перекрытия, надежно закрепите потолок и пол к брусьям.

Блок: 4/8 | Кол-во символов: 2805
Источник: https://pobetony.ru/bloki-i-perekrytiya/usilenie-perekrytij/

Какие факторы свидетельствуют о необходимости усиления

Необходимость укрепления плит связана в основном с временным факторам:

  • в процессе длительной эксплуатации снижается способность перекрытий воспринимать нагрузки;
  • при продолжительном использовании перекрытий ухудшается их техническое состояние;
  • при постепенном нарушении целостности кровли и проникновении влаги внутрь помещения возникает коррозия арматуры.

Не всегда удается обнаружить прослабленные места перекрытия. Поврежденные участки, расположенные в нижней части монолитного или сборного перекрытия, бывает проблематично визуально определить. Достаточно часто они расположены под слоем декоративной штукатурки, находятся под подвесным потолком или покрыты слоем краски.

Усиление плит перекрытия может предполагать повышение сечения конструктивных элементов

При осмотре важно обращать внимание на следующие моменты:

  • отслаивание бетона от верхней или нижней поверхности панелей;
  • глубокие и поверхностные трещины на поверхности плит;
  • отслоение цементной стяжки от железобетонной основы;
  • нарушение целостности напольного покрытия;
  • коррозионное разрушение арматурного каркаса;
  • появление на бетонной поверхности светлых или темных пятен;
  • образование на поверхности плит ржавых разводов;
  • разрушение защитного слоя бетона и обнажение арматуры;
  • повышенную величину прогиба элементов перекрытий;
  • неравномерность поперечного сечения элементов несущих конструкций;
  • значительное разрушение деревянных и железобетонных балок перекрытия.

В зависимости от вида дефектов специалисты принимают решение выполнить усиление плиты перекрытия снизу или усилить поверхность новым арматурным каркасом и забетонировать сверху.

Блок: 4/9 | Кол-во символов: 1663
Источник: https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij

Выявляем уязвимости и определяем фронт работ

Перед работами по усилению плит с тем, чтобы оценить состояние перекрытия и его реальную несущую способность, необходимо провести обследование включающее:

  • визуальный осмотр – определение геометрических размеров конструкции, армирование, влияние нагрузок и воздействий, наличие технологического оборудования), выявление дефектов бетона (сколы, трещины, отслоения, следы замачиваний, высолов и выщелачиваний) и арматуры, наличие окраски, штукатурки или подвесного потолка.
  • инструментальное изучение – определение прочности бетона полевыми методами, степень уменьшения сечения арматуры вследствие коррозии, измерение толщины продуктов коррозии, измерение ширины раскрытия трещин и прогибов конструкции, состав и толщину пола или стяжки.

Блок: 5/15 | Кол-во символов: 780
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Распространенные схемы усиления монолитных перекрытий

Профессиональные строители используют различные схемы укрепления перекрытий:

  • дополнительное армирование поврежденного участка с последующим бетонированием;
  • увеличение толщины плит за счет формирования дополнительного слоя железобетона;
  • торкретирование поверхности железобетонной основы марочным бетонным раствором.

Выбор оптимальной схемы укрепления производится индивидуально в зависимости от конструктивных особенностей перекрытия.

Блок: 6/9 | Кол-во символов: 490
Источник: https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij

Часторебристая конструкция

Часторебристые перекрытия более всего распространены при строительстве частных домов со сложной формой, домов со стенами из поризованной керамики или легких бетонов, а также каркасных домов.

Его возможно закрепить так же, как и плиту из железобетона. Другим методом выступает выполнение дополнительных железобетонных ребер, которые расположены параллельно существующим ребрам. На этот случай в месте исполнения нового ребра над пустотелыми блоками заполнения бетон демонтируют. После этого в видимых железобетонных блоках открывается середина и вырезается часть верхней поверхности. Таким способом создается пространство, в которое можно проложить арматуру после удаления щебня и очистки, а потом бетон.

В результате выполнения дополнительных железобетонных ребер уменьшается мощность, которая приходится на 1 ребро, что дает возможность увеличить нагрузку на конструкцию полностью.

Блок: 6/7 | Кол-во символов: 912
Источник: http://o-cemente.info/remont-betonnih-izdelij/sposoby-usileniya-perekrytiy.html

Способ усиления перекрытия многопустотной конструкции

Для укрепления конструкции из пустотных панелей применяются различные строительные приемы:

  • формирование на поверхности дополнительного слоя бетона, усиленного стальной арматурой;
  • усиление плит с нижней стороны железобетонного массива с помощью стальной арматуры и бетонирование;
  • локальное армирование поврежденных участков и заливка полостей бетонным раствором;
  • укрепление железобетонных панелей арматурой и бетоном в местах контакта с поверхностью стен.

Какой способ выбрать для конкретной ситуации, решают специалисты.

Блок: 7/9 | Кол-во символов: 576
Источник: https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij

Усиление плит

В случае если мощность достаточно большая, приходится разбирать часть существующего монолитного перекрытия, а после выполнить новое. Конструктор делает проект усиления бетонных конструкций в зависимости от планируемой мощности на перекрытие. Стальные балки выступают несущими компонентами новой конструкции. Размер, количество и сечение находятся в зависимости от величины нагрузки. Между балками возможно запроектировать плиту Клейна (наполнение из кирпича, которое армировано стержнями, а они уж опираются на полки) или железобетонную плиту.

Блок: 7/7 | Кол-во символов: 579
Источник: http://o-cemente. info/remont-betonnih-izdelij/sposoby-usileniya-perekrytiy.html

Как повысить несущую способность монолитного перекрытия

Для повышения нагрузочной способности цельного перекрытия из железобетона используют различные методы:

  • сооружают на проблемных участках опорные конструкции, предназначенные для усиления. Это позволяет перераспределить действующие нагрузки;
  • повышают несущие характеристики имеющейся строительной конструкции. Для этого производят полную замену устаревшего перекрытия или его частичное восстановление.

Установка дополнительных опор под проблемными участками позволит обеспечить неподвижность конструкций.

Блок: 8/9 | Кол-во символов: 561
Источник: https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij

Повышение прочностных свойств плит – заключительные моменты

Планируя выполнить усиление плиты перекрытия снизу или в ее верхней части, важно проанализировать состояние имеющейся конструкции и рассчитать величину действующих нагрузок. При повышенной величине нагрузки, в зависимости от конструктивных особенностей перекрытия, следует определиться с сортаментом элементов усиления и тщательно изучить технологию осуществления реставрационных мероприятий. Предварительно разработанный проект облегчит выполнение строительных работ. Консультация профессиональных строителей позволит избежать серьезных ошибок.

Блок: 8/8 | Кол-во символов: 661
Источник: https://pobetony.ru/bloki-i-perekrytiya/usilenie-perekrytij/

Что делать с многопустотными изделиями при износе

Один из эффективных и наименее трудозатратных способов усиления многопустотных плит состоит в следующем. После освобождения верхней поверхности плиты от пола и стяжки в местах, где проходят крайние и один из средних каналов прорубают сверху продольные штрабы (щели) шириной не менее 50 мм, открывающие доступ к каналам.

После изготовления металлического плоского каркаса, с нижним стержнем, диаметром – 20 — 24 мм, и верхним и поперечными (с шагом 250 — 300 мм) с d= 6 мм, и установки его (каркаса) в раскрытый канал плиты, выполняется заполнение мелкозернистым бетоном на основе безусадочного цемента с применением игольчатой вибробулавы. Высота каркаса должна быть такой, чтобы он полностью вмещался в открытый канал плиты и находился от верхней ее поверхности на расстоянии около 20…25 мм. Несмотря на то, что усиливаемая плита не изменит своих геометрических размеров, увеличение ее несущей способности достигнет 30 — 50% от начальной.

Блок: 10/15 | Кол-во символов: 994
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Восстанавливаем монолит

К усилению монолитного перекрытия в виде «балочной клетки» нужно походить с осторожностью. Сначала следует выполнить расчет и проверить, как дополнительная нагрузка скажется на несущей способности опорных балок и колонн. Лучше, если усилению и дополнительной обвязке арматурой будут одновременно подвержены все конструкции каркаса.

Для армирования плиты используют сетку с ячейками 150х150, 150х200 мм из стержней с d=14-18 мм. После установки арматуры, для бетонирования конструкций можно воспользоваться инвентарной или изготовленной своими руками опалубкой. Но лучше применить такой метод, который называется торкретирование. Это нанесение специальной торкрет-пушкой на вертикальные и горизонтальные поверхности при помощи набрызга под очень большим напором бетонной смеси, которая буквально «въедаясь» обеспечивает надежное сцепление между старым и свежим бетоном.

 Толщина слоя торкрета достигает 50 мм и более. После схватывания бетон становится прочным, однако обладает бугристой поверхностью, с рельефом, повторяющим контуры установленной арматуры. Этот недостаток устраняется простым оштукатуриванием поверхности.

Так же осуществляется и усиление сборно-монолитного перекрытия. Но здесь следует учесть, что конструкция усиления должна не просто лежать на старом перекрытии или быть подвешенной к нему снизу, но необходимо сделать так, чтобы дополнительная нагрузка перераспределялась на опорные конструкции каркаса или кирпичные стены.

Блок: 11/15 | Кол-во символов: 1470
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Реставрируем старые перекрытия

Старинные перекрытия, состоящие из двутавровых несущих балок и бетона на битом кирпиче, редко требуется дополнительно усиливать, так как они создавались с огромным запасом прочности — в 2 или даже в 3 раза большим, чем это было необходимо, разве, что в случае длительных протечек — металлические элементы могут быть повреждены коррозионными процессами. Иногда в таких перекрытиях возникают трещины.

Поперечные – не представляют никакой опасности. Участки с продольными трещинами, появляющиеся, например, при пробивании отверстий для подвода инженерных коммуникаций, необходимо полностью удалять и заменять на монолитные из железобетона. При очень сильном коррозионном повреждении достаточно в качестве опоры завести с минимально возможным зазором под дефектную балку новый двутавр или швеллер (№ 14 или № 16).

Ни в коем случае нельзя использовать сварку! После некоторого времени и вследствие естественных деформаций старая балка сама ляжет на новую и плотно к ней прижмется. Вообще, то, что эти перекрытия уже прослужили от 100 и более лет – это само по себе гарантия, что большинство из них смогут эксплуатироваться еще столько же.

Блок: 12/15 | Кол-во символов: 1166
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Применяем современные технологии

В последнее время имеют место экспериментальные попытки при усилении перекрытия углеволокном или углепластиками заменить металлическую арматуру. Действительно, материалы, в основном жгуты и ткани на основе углеволокна или «кевлара», применяющегося при изготовлении бронежилетов, обладают даже более высокой прочностью на разрыв, чем традиционная металлическая арматура.

Где лучше применить

Использование таких материалов должно быть подчинено определенным требованиям:

  • поверхность строительного элемента должна быть идеально (до долей миллиметра) выровнена;
  • клей необходимо подбирать так, чтобы он создавал необходимую адгезию (сцепление) между склеиваемыми поверхностями и был химически нейтрален к их структуре;
  • обеспечение надежной защиты конструкции при последующей эксплуатации (такие материалы, как углеткань трудно порвать, но легко разрезать).

Блок: 13/15 | Кол-во символов: 886
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Что делать при перегруженности колон

Усиление плит перекрытий, балок, и ригелей этим способом достаточно спорно, а иногда и вообще неэффективно. Тем не менее, способ вполне пригоден при усилении перегруженных центрально сжатых колонн при наличии вертикальных трещин, совпадающих с проекцией рабочих арматурных стержней каркаса.

Это решается путем спирального обматывания тела колонны в несколько слоев либо жгутами, основой которой служит углеродное волокно, либо полосами из такой же ткани, что повышает несущую способность конструкции и останавливает дальнейшее развитие дефектов.

Блок: 14/15 | Кол-во символов: 584
Источник: https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya

Кол-во блоков: 28 | Общее кол-во символов: 22793
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://pobetony.ru/bloki-i-perekrytiya/usilenie-perekrytij/: использовано 4 блоков из 8, кол-во символов 6666 (29%)
  2. https://pobetony.expert/bloki-i-perekrytiya/usilenie-perekrytij: использовано 5 блоков из 9, кол-во символов 5733 (25%)
  3. https://vsebeton.ru/plity-perekrytiya/sposoby-usileniya-plit-perekrytiya: использовано 10 блоков из 15, кол-во символов 8411 (37%)
  4. http://o-cemente. info/remont-betonnih-izdelij/sposoby-usileniya-perekrytiy.html: использовано 3 блоков из 7, кол-во символов 1617 (7%)
  5. https://cementim.ru/sposoby-usileniya-plit-perekrytij/: использовано 1 блоков из 3, кол-во символов 366 (2%)

Усиление плит перекрытия Екатеринбург | Строительная компания Олимп

Конструкции любых зданий, сооружений со временем начинают терять свои рабочие характеристики, приходить в негодность. Если эстетические ухудшения грозят лишь финансовыми потерями владельцу объекта, то износ ЖБ плит и перекрытий представляет серьезную опасность жизни и здоровью людей, находящихся внутри помещения.

Строительная компания «Олимп» готова провести все необходимые работы по возвращению эксплуатационных свойств несущих конструкций. Мы осуществляем усиление железобетонных перекрытий, плит с гарантией качества и выгодной цены. В своей работе используем только проверенные методики и технологии, а также лучшие материалы от отечественных и зарубежных поставщиков.

Когда требуется усиление

В большинстве случаев невозможно самостоятельно определить необходимость ремонта и восстановления перекрытий, так как все изменения скрыты под отделочными материалами. Возможными признаками того, что нужно усиление плиты перекрытия в гараже над погребом, в доме между этажами являются следующие факторы.

  • Образование трещин.
  • Отслоение штукатурки или напольной стяжки.
  • Появление сколов, пятен на поверхности.

Наиболее частыми причинами становится коррозия стержней арматуры, общее неудовлетворительное состояние перекрытий, серьезное увеличение нагрузки.

Используемые технологии

Подходящий метод для усиления плиты перекрытия сверху или же снизу выбирает специалист с достаточным уровнем квалификации и опытом проведения строительных работ. Профессионал опирается на следующие особенности.

  • Целостность армирующего каркаса.
  • Геометрические размеры.
  • Запас прочности.
  • Величина прогиба конструкции.
  • Толщина отделки.
  • Дефекты перекрытия.

Для определения этих особенностей используется визуальный осмотр и методы инструментальных замеров.

Специалисты компании ООО «Олимп» применяют разные методики восстановления пола или потолка, в том числе и усиление плит перекрытия углеволокном. Вдоль длинной части конструкции располагается двунаправленное полотно, снизу можно применять однонаправленный углепластик. С помощью нескольких слоев такого материала увеличивается запас прочности на сжатие железобетонной плиты, который всегда ниже допустимого уровня нагрузок на растяжение. При этом работы проводятся быстро, просто, без увеличения в сечении конструкций.

Преимущества обращения в строительную компанию «Олимп»

Если вы желаете быть уверены в безукоризненном качестве результата, заказывайте работы по усилению у наших специалистов. Мы проведем все необходимые исследования и определим лучший способ улучшения рабочих характеристик перекрытий, самостоятельно закупим все необходимые материалы, выполним требуемые операции. На все услуги дается гарантия, а сами работы выполняются строго в оговоренные в договоре сроки.

Способы усиления перекрытий — О цементе инфо

Восстановление монолитного перекрытия – это зачастую усиления перекрытий либо замена составляющих перекрытия или его фрагментов.

В первую очередь, восстановление монолитных перекрытий начинается с детального инженерно-конструкторского анализа и рекомендаций конструктора.

Только случается так, что перекрытие нужно разобрать и выполнить снова.

Усиление железобетонных плит перекрытия начинают с установки опорных стоек. Еще обязательно понадобится устройство опор, чтобы перекрыть нижние этажи. Наряду с этим, опорные стойки на всех этажах обязаны располагаться одна над другой. Эти стойки устанавливаются на лаги. Ими могут выступать деревянные брусья либо стальные балки. При их помощи вес ремонтируемого монолитного перекрытия размеренно распределяют по перекрытию нижнего этажа.

Метод укрепления монолитного перекрытия, вид эксплуатируемых материалов, распределение работ и предохранение элементов здания в процессе выполнения определяет конструктор.

Список инструментов

  • устройство опор;
  • рубероид, кронштейны;
  • стальные полосы либо стальные прутья;
  • хомуты из стальных стержней.

Деревянное перекрытие

В большинстве случаев делать ремонт перекрытий из дерева приходится из-за развала либо повреждения балок. В таком случае балки меняются или усиливаются путем увеличения их сечения. Если меняется функция помещений, которые находятся на перекрытии, либо увеличивается мощность на перекрытие, то балки необходимо усилить путем замены на большие либо разместить чаще, увеличивая их количество.

Для усиления деревянных перекрытий необходимо выбирать древесину исключительно первого сорта.

Усиления перекрытий осуществляют посредством прибивания с обеих ее сторон доски либо брусьев соответственной толщины, то есть другим словом делать накладки. Толщина досок, которые используют для накладок, обязана быть не менее 38 мм. Но толщина досок и сечение брусьев необходимо рассчитать конструктору.

Если увеличивают нагрузку монолитных перекрытий и есть необходимость увеличения несущей способности балок, в таком случае накладки крепят на всю длину балок. Если ремонтируют поврежденные балки, то накладки используют обязательно в соответствующих местах. Очень часто накладки делают на концах балок. Следствием повреждения монолитных балок в этой области выступает их неправильное опирание (на стену либо в специально сделанных гнездах). По причине образования конденсата лесоматериал в месте соединения со стеной гниет, затем теряет прочность. Во избежание этого концы балок обрабатываются антисептиком и обклеивают рубероидом.

Замена логов нужна, если они испорчены по всей длине. Испорченные логи удаляют, на их место в те же гнезда в стене устанавливают новые. Замена балок – это замена сегментов перекрытия. Оптимальным решением в этой ситуации будет исполнение нового часторебристого перекрытия.

Стальные или сборные логи нового перекрытия прокладывают прямо на стену или при помощи кронштейнов и железобетонных балок, которые закреплены вдоль стен.

Усиление конца несущей балки деревянного перекрытия.

Увеличение количества логов достигают методом вставки дополнительных балок между существующими, т.е. уменьшения расстояния между ними. Количество вспомогательных балок, сечение и размещение (полностью по всему перекрытию или в его сегментах) зависят от размера нагрузки на новое перекрытие.

Все деревянные элементы, которые используются для ремонта перекрытия, обязаны быть импрегнированы, а место соединения древесины со стеной либо элементом из железобетона необходимо изолировать рубероидом.

Относительно маленькой, но неоднократно встречаемой задачей при усилении перекрытий из дерева является обрывание подшивки потолка от балок из лесоматериала. Веской причиной выступают неправильные крепления подшивки к логам, а потом и гниение лесоматериала вокруг забитых гвоздей. В этой ситуации подшивку со штукатуркой нужно удалить и сделать ее заново, из гипсокартона либо досок.

Конструкция Клейна

Вплоть до начала ХХ века перекрытие Клейна было очень популярным при строительстве домов.

Этот вид железобетонных конструкций встречается редко, но в свое время они были довольно популярны, и на сегодняшний день есть энтузиасты, которые хотят вернуть их в арсенал застройщиков. Перекрытие Клейна делается из двутавровых балок высотой 80-240 мм, которые уложены с шагом 100-160 см. Плиту опирают на нижние полки лога. Эта плита должна быть сложена из керамического кирпича и армирована стальными полосами, сечение которых составляет 2 х 20 мм либо прутьями из стали диаметром 6-8 мм. Несущую способность монолитного перекрытия из кирпича возможно усиливать методом укрепления двутавровых балок из стали или методом укрепления кирпичного заполнения.

Логи укрепляются путем приваривания полосовой стали к двум полкам двутаврового профиля либо сооружения дополнительной монолитной плиты. В этом случае к логам привариваются хомуты из стальных стержней и прокладывают бетон.

Усиление железобетонных плит получают путем исполнения поверх кирпича бетонной плиты, толщина которой должна быть не меньше 3 см, либо использования составляющих железобетонных часторебристых конструкций там, где раньше демонтировалось заполнение из кирпичей.

В случае если таких методов недостаточно либо они очень сложные в реализации, необходимо менять весь участок железобетонных конструкций.

Железобетонная плита

Для усиления перекрытия железобетонных плит нужно по предварительному конструкторскому проекту сделать сверху или снизу набетонку.

Нередко нужно усиление бетонных конструкций вследствие коррозии армирующих стержней. Причиной появления ржавчины на стержнях является очень тонкий пласт бетона вокруг них. Последствия достаточно заметны. В нижней части монолитной плиты на плоскости бетона заметны ржавые полосы, а также открытая арматура. Для защиты арматуры необходимо почистить низ железобетонных перекрытий, отбить бетон около открытых стержней, покрасить стержни антикоррозионным составом, поверхность бетона загрунтовать, ликвидировать пустое пространство в бетоне, на всю поверхность перекрытия нанести цементно-известковую штукатурку, толщина которой должна быть не меньше 1,5 см. Гипсовую штукатурку использовать противопоказано.

Если для железобетонных плит требуются усиления перекрытия, то необходимо сверху или снизу сделать набетонку. Толщину набетонки и метод армирования проектирует конструктор. Если конструкция опирается как на стены, так и на балки, то возможно, что их тоже необходимо будет закрепить. Независимо от того закрепляется плита либо балка, желательно обеспечить крепкое соединение нового бетона со старым.

Часторебристая конструкция

Часторебристые перекрытия более всего распространены при строительстве частных домов со сложной формой, домов со стенами из поризованной керамики или легких бетонов, а также каркасных домов.

Его возможно закрепить так же, как и плиту из железобетона. Другим методом выступает выполнение дополнительных железобетонных ребер, которые расположены параллельно существующим ребрам. На этот случай в месте исполнения нового ребра над пустотелыми блоками заполнения бетон демонтируют. После этого в видимых железобетонных блоках открывается середина и вырезается часть верхней поверхности. Таким способом создается пространство, в которое можно проложить арматуру после удаления щебня и очистки, а потом бетон.

В результате выполнения дополнительных железобетонных ребер уменьшается мощность, которая приходится на 1 ребро, что дает возможность увеличить нагрузку на конструкцию полностью.

Усиление плит

В случае если мощность достаточно большая, приходится разбирать часть существующего монолитного перекрытия, а после выполнить новое. Конструктор делает проект усиления бетонных конструкций в зависимости от планируемой мощности на перекрытие. Стальные балки выступают несущими компонентами новой конструкции. Размер, количество и сечение находятся в зависимости от величины нагрузки. Между балками возможно запроектировать плиту Клейна (наполнение из кирпича, которое армировано стержнями, а они уж опираются на полки) или железобетонную плиту.

Усиление железобетонных плит перекрытия и покрытия

20.09.2018

Усиление плит – мероприятие, которое может потребоваться в любом типе сооружений. Неудовлетворительное состояние конструкции, внезапное увеличение нагрузки, как правило, становятся основными причинами в востребованности заказа данной услуги. Как правило, выбор методики усиления плиты зависит от вида конструкции, количества этажей, используемого материала и иных факторов.

Усиление железобетонных плит перекрытия практикуется в сфере строительства достаточно часто. Основными причинами в необходимости такого мероприятия считается плохое техническое состояние данного элемента, его удовлетворительная несущая способность, несоблюдение определенных требований в ходе эксплуатации постройки.

Типы плит перекрытия

Выделяют два вида плит перекрытия:

  1. Полнотелая плита перекрытия (монолитная), где нет внутренних пустот. Такую конструкцию используют на нижних этажах здания и производственных площадях. У этого вида плит есть подвиды:
    • Безбалочная плита.
    • Кессонная плита (имеющая структуру ячеечной сетки).
    • Ребристая плита.
  2. Пустотные плиты перекрытия, которые применяют при строительстве многоэтажных домов и зданий административного назначения. Конструкция такого элемента гораздо проще полнотелой плиты, но это негативно сказывается на показателях прочности и надежности изделия. Именно поэтому так востребовано усиление пустотных плит перекрытия.

Когда необходимо делать усиление?

Можно выделить несколько факторов, которые указывают на то, что необходимо усиление плиты перекрытия.:

  • Плохая несущая способность и удовлетворительное техническое состояние конструкции.
  • Увеличение эксплуатационных нагрузок на плиту.
  • Коррозия арматурных стрежней.
  • Образование ржавчины ввиду тонкого слоя бетона.

Опытный специалист сможет диагностировать причины повреждения конструкции и предложить оптимальный путь решения этой проблемы. Для усиления плит потребуется особое оборудование и определенные знания, поэтому рекомендуется доверить данный процесс профессиональным рабочим, а не заниматься ремонтом самостоятельно.

Схемы усиления монолитных перекрытий

а — наращивание арматуры растянутой зоны и торкретирования поверхностей;

б , в — устройство дополнительного армирования плиты с наращиванием верхнего железобетонного слоя;

г — установка звуко- и виброизоляционных плит и наращивание верхнего железобетонного слоя; 1 — железобетонное перекрытие; 2 -наращиваемая арматура; 3 -дополнительный слой бетона; 4 — штрабы; 5 — подвесная опалубка; 6 — шумо- и виброзащитные плиты

Схемы усиления перекрытий из многопустотного настила

а — наращивание железобетонного поверхностного слоя: 1 -многопустотная плита перекрытия; 2 — металлическая сетка; 3 — слой наращиваемого бетона;

б — дополнительное армирование нижнего пояса: 1 — многопустотная плита перекрытия; 2 — дополнительная арматура, устанавливаемая в пазы; 3 — омоноличивание арматуры;

в ,г -армирование и бетонирование пустот: 1 — многопустотная плита перекрытия; 2 — продольные и поперечные сетки; 3 — слой наращиваемого бетона; 4 — арматура в виде двутавров;

д , е — схемы дополнительного армирования зон опоры на стены

Основные способы усиления железобетонных перекрытий

Многие квалифицированные специалисты сходятся во мнении, что для усиления железобетонных плит перекрытия нередко приходиться применять не только традиционные способы, но и новаторские малоизвестные методики.

Выбор в пользу той или иной техники зависит от многих факторов, но в первую очередь необходимо предельно точно установить причины, влияющие на необходимость усиления плит:

  • Ошибки инженеров на этапе проектирования здания.
  • Монтажные дефекты.
  • Износ несущих конструкций в ходе эксплуатации.
  • Полная реконструкция строения, в ходе которой планируется также увеличение нагрузки на перекрытие.

Каждый случай стоит рассматривать отдельно и в соответствии с определенными показателями разрабатывать проектный план усиления плит перекрытий.

Принято выделять несколько распространенных способов решения данного вопроса:

  • Передача частичной или всей нагрузки конструкции усиления.
  • Увеличение несущих свойств уже существующей конструкции.

Радикальный способ увеличения несущей способности плиты – замена старого перекрытия более мощным. Однако в большинстве случаев проще и легче разобрать перекрытие и заново его собрать.

Услуги по усилению плит перекрытий от компании «ГЕЛИОС»

Компания «ГЕЛИОС» предлагает полный комплекс необходимый работ.

Мы используем эффективные решения, современное оборудование материала для оказания услуг на профессиональном уровне. Материально-техническая база и штат опытных специалистов позволяют решать даже самые трудновыполнимые задачи максимально быстро и результативно.

Наши специалисты найдут самый оптимальный способ усиления перекрытий в зависимости от условий эксплуатаций строения и его технических показателей. Правильно подобранная техника позволит избежать излишних финансовых и трудовых затрат. Гибкая политика цен, профессиональный подход, сжатые сроки выполнения поставленных задач – выгодные преимущества от компании «ГЕЛИОС».

Мы будем рады ответить на все интересующие вас вопросы по контактным телефонам: +7 (495) 943-66-88, +7 (916) 268-02-01.


Ремонт и усиление — ИнтерАква

Одним из направлений деятельности ИПЦ «ИнтерАква» является ремонт и усиление строительных конструкций с применением метода внешнего армирования композитными материалами.

Метод эффективно применяется при:

  • увеличении проектных нагрузок,
  • перепланировках (в т.ч. при устройстве проёмов в стенах и перекрытиях),
  • устранении строительных дефектов (низкопрочный бетон, трещины, «холодные» швы, непроектное армирование и пр.),
  • компенсации износа/повреждения конструкций (коррозия, последствия перегрузки, пожара и пр.)



Основные преимущества:

  • не сокращает габариты помещений,
  • не увеличивает вес конструкций,
  • коррозионная стойкость,
  • выполняется в сжатые сроки,
  • увеличивает несущую способность конструкций до двух раз и более.


За более, чем 25 лет практики нами успешно усилено свыше 400 объектов промышленного и гражданского назначения (в т.ч. в жилых домах и общественных зданиях), гидротехнических и транспортных сооружений и пр.

В 2006 г. «ИнтерАква» совместно с НИИЖБ было разработано «Руководство по усилению железобетонных конструкций композитными материалами».

Ознакомиться с примерами выполненных нами работ можно в разделе «Объекты» или скачав этот Альбом.


Суть метода

Метод усиления композитными материалами предусматривает устройство на растянутых поверхностях конструкций высокопрочных углепластиковых накладок (углепластик, ФАП, ФРП, FRP, CFRP, СВА), являющихся внешним армированием.

Углепластиковые накладки выполняют пропиткой и наклейкой углеродных лент (тканей/холстов) на предварительно подготовленную, отремонтированную поверхность специальным эпоксидным связующим. После полимеризации связующего накладки совместно с конструкцией воспринимают растягивающие усилия, повышая ее несущую способность.

Для защиты от механических повреждений усиливающих элементов при последующих работах, на углепластик наносят полимер-цементное покрытие. Толщина усиливающих элементов с учетом этого покрытия – в пределах ~5 мм.

При необходимости можно выполнить огнезащиту усиленных конструкций (вплоть до R240).


В чем заключается подготовка поверхности

Вне зависимости от выбора метода усиления конструкции, необходимо устранить дефекты и повреждения, предусмотреть антикоррозионные мероприятия.

Слабо держащиеся, «бухтящие» участки бетона расчищают механически (вручную, молотками, перфораторами и пр.) до «здорового» основания. Пластовую коррозию с обнаженных участков арматуры и закладных деталей удаляют щетками с металлическим ворсом. Зачистка «до блеска» не требуется, главное удалить толстый слой ржавчины. Поверхность бетона шлифуют УШМ («болгарками») с насадками-чашками с алмазным напылением по бетону – удаляют цементную плёнку, поверхностный слабопрочный слой, локальные неровности (например, стыки опалубки). Затем зону ремонта обеспыливают сжатым воздухом и промышленными пылесосами.

На обнаженные участки арматуры и закладных деталей наносят грунт- преобразователь ржавчины (типа TecmaOxidND, МаксРестПассив и пр.) на органической основе. Он вступает в реакцию с продуктами коррозии и создаёт эластичную защитную плёнку на обработанной поверхности, препятствуя тем самым повторному ржавлению.

Для антикоррозионной защиты арматуры в толще бетона конструкции, её поверхность обрабатывают мигрирующим ингибитором коррозии (типа ИФХАН-МИК- 80, MCI-2020 и пр. ). По порам бетона ингибитор проникает вглубь конструкции к арматуре и образует мономолекулярную пассивирующую плёнку, что резко уменьшает скорость коррозии.

Крупные сколы, каверны ремонтируют безусадочными быстротвердеющими ремонтными материалами с быстрым набором прочности (типа HD-50, Премхор, ИнтерФаст-1000 и пр.). Прочность ремонтного материала должна быть примерно равна прочности ремонтируемой конструкции. Для вертикальных и потолочных поверхностей применяют специальные ремонтные смеси с хорошим «налипанием», которые не оплывают при нанесении слоем до 20 мм и даже более (типа Полифаст, ИнтерФаст-2000 и пр.).

Для улучшения адгезии ремонтных составов к «старому» бетону применяют грунт на основе эмульсии акрилового латекса (например, Примал, J-40 и др.).

Мелкие раковины заполняют эпоксидной шпатлевкой с минеральным наполнителем типа (Манопокс-331). При большом количестве раковин выполняют сплошную шпатлёвку.

Трещины раскрытием 0,2 мм и более инъектируют низковязким эпоксидным связующим (типа HydropoxEP 840, Манопокс 352 ЛВ и пр. ).

Подробнее технология работ по усилению внешним армированием композиционными материалами изложена в нашем стандарте организации СТО 11670666-002-2012 «Усиление железобетонных конструкций композиционными материалами. Технология производства работ».

Принципиальные технические решения


Усиление многопролётных плит перекрытия

Для усиления изгибаемых элементов, таких как, например, неразрезные монолитные плиты перекрытия, внешнее армирование выполняют на нижней поверхности в пролётной части конструкции (в зоне положительных изгибающих моментов) и на верхней поверхности на приопорных участках (в зоне отрицательных изгибающих моментов).

Обычно усиливающие элементы устраивают в двух взаимно перпендикулярных направлениях (вдоль разбивочных осей) с определённым шагом.


Усиление балок

Усиление балок на действие изгибающего момента осуществляют аналогично усилению плит (см. выше). Усиливающие элементы устраивают в продольном направлении балки на её растянутой поверхности (на нижней – в пролётной части и на верхней – в зоне отрицательных моментов).

Для увеличения несущей способности на действие поперечных сил, а также для дополнительной анкеровки продольных усиливающих элементов, устраивают замкнутые либо, при ограниченном доступе, U-образные или II-образные поперечные «хомуты». Как правило, основное поперечное внешнее армирование располагают вблизи опор, в зоне максимальных значений поперечных сил, а в пролётных частях – с большим шагом.


Усиление сборных ребристых плит



В сборных ребристых плитах главную роль играют их продольные рёбра, а полки собирают и передают на них нагрузку. Поэтому, при необходимости повысить несущую способность такой плиты основными элементами усиления будут продольные углепластиковые накладки и L-образные «хомуты» на главных рёбрах. Продольные усиливающие элементы увеличивают несущую способность рёбер по изгибающим моментам, а «хомуты» — по поперечной силе. При необходимости усиливают также полку устройством внешнего армирования в двух взаимно перпендикулярных направлениях.

Обычно сборные ребристые плиты работают по однопролётной шарнирной схеме. Полки плит работают аналогично; опорами для них являются рёбра. Поэтому продольное внешнее армирование рёбер таких плит и внешнее армирование их полок осуществляется с нижней стороны.


Усиление сборных многопустотных плит

Усиление сборных многопустотных плит на действие изгибающих моментов осуществляют устройством на их нижней поверхности продольных элементов внешнего армирования. Последние располагают в зонах стенок между пустотами. Для распределения усилий между продольными элементами устраивают конструктивное поперечное внешнее армирование.


Усиление проёмов в плитах

Для усиления плит перекрытий в зоне устройства проёмов по их контурам на нижней и верхней поверхности плиты выполняют продольные и U-образные усиливающие элементы внешнего армирования.

Продольные усиливающие элементы воспринимают концентрации напряжений вблизи проёма.

Для проёмов, расположенных в пролётной части плиты основными продольными усиливающими элементами будут нижние, а верхние устраивают конструктивно; для проёмов вблизи опор (в зоне отрицательных изгибающих моментов) – наоборот.

U-образные компенсируют перерезанную при выпиливании (пробуривании) стержневую стальную арматуру (ее не заанкерованные концевые участки) и дополнительно анкеруют продольные элементы.


Усиление проёмов в стенах



Для усиления стен в зонах устройства дверных проёмов по их контурам выполняют продольные вертикальные, горизонтальные и наклонные, а также U-образные усиливающие элементы внешнего армирования.

Продольные усиливающие элементы воспринимают концентрацию напряжений вблизи проёма, а U-образные компенсируют перерезанную при выпиливании (пробуривании) стержневую стальную арматуру (ее не заанкерованные концевые участки) и дополнительно анкеруют продольные элементы.

При устройстве проёмов значительной ширины описанную схему усиления дополняют горизонтальными усиливающими элементами на потолочной поверхности внутри проёма для восприятия перемычкой проёма (элемент «балка-стенка») изгибающего момента.


Усиление колонн

Усиление колонн на сжатие осуществляют устройством кольцевых замкнутых элементов внешнего армирования (обоймы). Бандажи воспринимают растягивающие усилия от поперечных деформаций бетона под нагрузкой, ограничивая их и создавая условия 3-х осного сжатия в элементе. При этом условная прочность бетона на сжатие в условиях стеснённых деформаций повышается.

При необходимости усиления колонн на действие изгибающих моментов выполняют продольные усиливающие элементы (под обоймой).

Приведённые выше принципиальные схемы усиления – это частные случаи наиболее часто встречающихся нам задач. Не стоит воспринимать их как универсальные решения на все случаи жизни. Часто для усиления применяют комбинированные решения, в том числе с «общестроительными» методами (например, наращивание плиты перекрытия железобетоном сверху одновременно с внешним армированием композитными материалами с нижней стороны).

Смело обращайтесь за помощью к нашим специалистам – разработаем проект, поставим материалы, выполним работы или просто проконсультируем.

Как укрепить бетонную плиту на земле для предотвращения образования трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если все же возникают случайные трещины, они должны оставаться достаточно плотными из-за ограниченного расстояния между стыками и низкой усадки бетона, что ограничивает будущую пригодность к эксплуатации или техническому обслуживанию.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование, чтобы ограничить ширину трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут происходить дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы неприемлемы и не устанавливаются, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он допускает многочисленные, близко расположенные (от 3 до 6 футов) мелкие трещины по всей плите.

Неограниченный рост ширины трещины приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты борьбы с трещинами

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место расположения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные, плотно прилегающие друг к другу трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Порезка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут предписывать обрезать все остальные стержни или проволоки.Обрезая все остальные стержни или проволоки, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «крюк-и-тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддерживайте арматуру стульями или опорами из сборных железобетонных стержней. У стульев должны быть песочные или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины. Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается в нижней части плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или меньше допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия перекрывает допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 г.

Артикулы:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Дизайн плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​плите на одном уровне» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Арматура для перекрытий на земле | Журнал Concrete Construction

Существует множество мнений относительно преимуществ или недостатков армирования плит на земле.Не все армирование работает одинаково. Чтобы понять потенциальные преимущества и недостатки любой конкретной системы подкрепления, нужно понимать, как эта система теоретически работает, а также что происходит в реальном мире. Цель этой статьи — обсудить некоторые из этих систем усиления, а также то, что они будут и не будут делать.

Стальные арматурные стержни и арматура из сварной проволоки

Бетон очень прочен, когда он сжимается при сжатии, но очень слаб, когда он разрывается при растяжении. Хорошее практическое правило состоит в том, что он примерно в 10 раз сильнее при сжатии, чем при прямом растяжении. Таким образом, всякий раз, когда вы видите трещину в плите на земле, это связано с тем, что к ней прилагается большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. Д.), Чем ее предел прочности. Стальные арматурные стержни и арматура из сварной проволоки очень прочны на растяжение, обладают такими же характеристиками теплового расширения и сжатия, что и бетон, и, таким образом, могут выдерживать высокие напряжения растяжения, в то время как бетон может воспринимать значительные сжимающие напряжения.

Одна из важных концепций заключается в том, что обычно используемая арматура (за исключением арматуры после растяжения и бетонной арматуры с компенсацией усадки) не препятствует растрескиванию бетона. Причина этого в том, что арматура не может начать сопротивляться значительному растяжению, пока бетон не потрескается. До этого момента внутри плиты он в основном неактивен. Правильно подобранная по размеру и расположенная арматура сохранит трещины достаточно плотными и пригодными для эксплуатации, если они возникнут, но не предотвратит их.Кроме того, подавляющее большинство железобетонных конструкций, которые были рассмотрены для плит на земле, не имеют достаточного армирования, чтобы фактически увеличить несущую способность плиты по сравнению с неармированной плитой. Таким образом, если армирование не используется для других целей (таких как концепция «длинного дюбеля / усиленного агрегатного сцепления», описанная далее в этой статье), это обычно довольно дорогое страхование от проблемы растрескивания, которая может никогда не возникнуть, если другие соответствующие процедуры будут соблюдение таких требований, как правильное расстояние между стыками, установка дюбелей на стыках, постоянный контроль допуска толщины плиты, хороший контроль основания и конструкция смеси с низкой усадкой.

Многие люди считают, что плиты на земле, как правило, должны иметь некоторое армирование, но большинство плит в Северной Америке неармированные бетонные и работают хорошо. Если используется армирование, то количество, которое следует использовать, зависит от того, что должно быть выполнено. Процент армирования относится к площади поперечного сечения стали для данной ширины плиты, деленной на площадь поперечного сечения рассматриваемой площади плиты. Например, если плита толщиной 6 дюймов используется с арматурным стержнем № 3 с центром в 18 дюймов, процент стали для ширины 12 дюймов будет составлять:

(0.11 дюймов 2) (12 дюймов / 18 дюймов) (100) / (6 дюймов) (12 дюймов) = 0,10%

Для обеспечения достаточного армирования для выполнения улучшенного сцепления из заполнителя Комитет 360 Американского института бетона (ACI) по проектированию перекрытий на земле отметил, что конструкции с использованием деформированной арматуры на 0,10% через усадочные швы были успешно использованы. Количество арматуры намного меньше 0,10% не обеспечивает надежной передачи нагрузки; и многое другое привело к чрезмерному растрескиванию вне стыков. Эта деформированная арматура является альтернативой гладким стальным дюбелям, и эксперт по плитам Элдон Типпинг придумал для этой концепции термин «длинные дюбели». Продолжая армирование через усадочный шов, трещины, образующиеся под пропилами, будут более плотными, чем они были бы в противном случае. Таким образом, армирование должно усиливать совокупное сцепление, на которое обычно нельзя положиться для длительной передачи повторяющихся нагрузок, если трещина составляет от 0,025 до 0,035 дюйма или больше, согласно исследованиям Портлендской цементной ассоциации. Арматурные стержни №3 с шагом 16 или 18 дюймов по центру являются наиболее распространенными схемами армирования, используемыми на плитах, построенных с помощью лазерной стяжки.Это связано с тем, что они могут вести бетонные тележки и лазерную стяжку по ним, когда они лежат на основании, а затем поднимать их прямо перед укладкой бетона, когда рабочие стоят между прутьями. Как правило, арматура располагается от трети до половины глубины плиты сверху, чтобы пропил не разрезал арматуру. Доступность и использование пил для раннего ввода в эксплуатацию сделало этот метод еще более надежным, поскольку распилы должны выполняться как можно скорее.

В некоторых ситуациях желательно исключить усадочные швы в больших помещениях и использовать достаточно арматуры, чтобы образовалось много очень плотных трещин, которые не раскалываются при движении колес и не являются эстетической проблемой; Типичный пример — это действительно «суперплоское» размещение полосы перекрытия.Чтобы добиться таких характеристик, иногда называемых полом без швов, необходимо использовать армирование по крайней мере от 0,50% до 0,60% в верхней части плиты. Эти трещины будут видны, поэтому их внешний вид следует обсудить с владельцем. В большинстве крупных проектов для перехода на другой тип плиты потребуется несколько шпоночных строительных швов. Эти суставы обычно открываются больше, чем суставы на типичных расстояниях от 10 до 15 футов. Таким образом, если будет значительное движение колес, следует подумать о наличии очень хорошей системы дюбелей, таких как пластинчатые дюбели, на строительном стыке и армировании стыка.

Для армирования 0,10% расстояние между стыками плит должно быть таким же, как и для неармированной плиты. Руководство по расстоянию между стыками для минимизации растрескивания вне стыка для таких плит дано в ACI 360 и обычно должно быть в диапазоне от 10 до 15 футов, отмеченном ранее. Следует проявлять особую осторожность, если принято решение несколько увеличить расстояние между стыками за счет увеличения армирования, но не до 0,50–0,60%, подходящих для полов без стыков. Основная причина особой осторожности заключается в том, что скручивание значительно увеличивается с увеличением расстояния между суставами на 1 фут, что значительно увеличивает вероятность несоответствующего растрескивания неприемлемой ширины и проблем с суставами.

Было высказано множество мнений относительно наилучшего вертикального расположения одного слоя арматуры для плит на земле.

Некоторые думают, что это должно быть в нижней части плиты из-за напряжения в нижней части плиты при приложении сосредоточенных нагрузок. Другие считают, что он должен быть посередине, чтобы обеспечить некоторое сопротивление растяжению для растяжения при изгибе вверху или внизу плиты. Однако лучше всего сконструировать нижнюю часть плиты как неармированную и расположить арматуру в верхней части плиты.

Размещение арматуры в верхней части плиты лучше всего, когда вы пытаетесь контролировать видимую ширину трещин из-за нагрузки, скручивания и трения основания. Скручивание плиты создает значительные напряжения растяжения в верхней части всех обычных бетонных плит; если трещины все же возникают, они имеют V-образную форму с самой широкой частью в верхней части плиты. Таким образом, чем выше арматура, тем плотнее она будет удерживать любые трещины, идущие перпендикулярно направлению армирования. Однако, если арматура слишком высока, это может привести к образованию пластиковых трещин оседания, которые будут проходить прямо поверх и параллельно каждому стержню или проволоке.Таким образом, если стержни расположены на расстоянии 12 дюймов по центру и через каждые 12 дюймов наблюдаются относительно прямые трещины, этот тип растрескивания имеет место. Вероятность образования пластических трещин оседания увеличивается, если происходит одно или несколько из следующих событий: увеличивается диаметр арматуры, уменьшается покрытие бетона, температура арматуры увеличивается, как правило, из-за солнечного света, увеличивается скорость утечки бетона, движение арматуры, пока бетон остается пластичным, или что-либо, что увеличивает влажность скорость испарения с поверхности плиты, например, более высокая температура бетона или окружающей среды, более высокая скорость ветра или более низкая влажность.

Стальные волокна

Стальные волокна доступны в США с середины 1970-х годов. Волокно типа 1 изготовлено из тянутой проволоки различной геометрии, а волокна типа 2 — из листовой стали. Как и в случае армирования стальной арматурой и проволокой, стальные волокна не предотвращают образование трещин, но могут сохранять трещины, если они возникают, достаточно плотными, если используется достаточное количество волокна и соответствующее расстояние между стыками. Если имеется достаточное количество для конкретной ситуации — в зависимости от использования плиты, расстояния между стыками, потенциала усадки бетона и т. Д.- способность стальной фибры выдерживать нагрузку после растрескивания может быть очень полезной. Однако, если трещины становятся достаточно широкими, чтобы расколоться, это может стать серьезной проблемой. Таким образом, как и в случае с другими типами армирования, дозировка волокна должна быть тщательно продумана с учетом конкретной ситуации.

Если стальная фибра должна использоваться для долговременной блокировки заполнителя и расстояние между стыками должно составлять от 10 до 15 футов, минимальное количество волокна, рассматриваемое для бетона с типичными усадочными свойствами, составляет 40 фунтов на кубический ярд. Если ожидается, что бетон будет иметь высокую усадку, расстояние между швами должно быть на нижнем пределе диапазона и / или дозировка волокна должна быть выше. Как и в случае армирования стальной арматурой или проволокой, необходимо соблюдать осторожность, если расстояние между стыками превышает указанные в спецификации. Для более длинных швов рекомендуется не менее 75 фунтов на кубический ярд.

Волокна уменьшают оседание бетона, но это можно компенсировать правильным смешиванием материалов и дозированием. Как правило, то же, что и без волокон, получается хорошее сочетание.При 40 фунтах на кубический ярд или более хороший средне- или высокопроизводительный восстановитель воды (последний при низкой дозировке) может быть очень полезным и необходим при увеличении дозировки клетчатки.

Как отлить твердую бетонную плиту первого этажа | Reocrete | Цены на бетон | Поставщики бетона и стали

Метод формирования бетонной плиты перекрытия включает строительство опалубки, укладку и укрепление пола. Первый шаг — собрать и установить опалубку, второй — привести в порядок и разместить арматуру, третий — залить, утрамбовать и отделать бетон.Последний шаг — затвердение бетона и снятие опалубки. Это основные процессы возведения бетонной плиты. Этапы цементирования первого этажа с использованием бетонной плиты Brisbane описаны ниже.

Ступени для цементирования бетонной плиты первого этажа

Укладка бетонной плиты первого этажа трудоемкая. Выполните следующие шаги для создания тонкой бетонной плиты.

  • Сделайте фундамент для бетона Брисбен:

Бетонные плиты первого этажа укладываются на обычные уровни земли.Эти плиты устанавливаются после завершения фундаментных работ. Есть небольшая разница между цокольными этажами и цокольными этажами. Как мы все знаем, подвалы построены ниже уровня земли, а плиты первого этажа находятся над ними. Эти мини-бетонные плиты Brisbane используются в домах, сараях для сада и в садовых комнатах. Когда эти плиты собираются схватиться, размер необходимо вычесть на 200 миллиметров. Это гарантирует, что верхний слой овощной почвы будет лопатой и отделен.

  • Уплотнение бетонной плиты:

Бетонные плиты первого этажа имеют прочную природу и не являются рыхлыми или подвешенными, как верхние уровни. Строительство начинается после завершения фундаментов и стен. Поверхности и стороны стен засыпаны изнутри и снаружи. После этого процесса основание выравнивается и получает компактную текстуру, чтобы получить твердое основание глубиной 300 миллиметров. Следующим шагом будет правильное уплотнение основания и укрепление всей бетонной плиты.В результате получилась основа для этой бетонной плиты первого этажа.

  • Установка основы для перекрытия:

После уплотнения и выравнивания твердого основания плиты первого этажа добавляется заглушка. Ослепление может быть карьерной пылью, сколами, песком или муррамом. Затем на эти поверхности распыляется средство от термитов. Затем к краям фундаментной стены устанавливают опалубку для бетона. Это толщина бетона. Плотность цементной плиты от 100 до 150 миллиметров.Высота зачищенного уровня 300 миллиметров.

  • Правильная арматурная сетка Брисбен:

На бетон первого этажа после заглушки укладываются гидроизоляционные слои. После этого на поверхность необходимо нанести слой диотенового листа толщиной 1000. Следующим шагом является армирующая сетка Brisbane , которая укладывается поверх листа диотена. Затем смешайте бетон и залейте им поверхность. Процесс выравнивания завершается высотой опалубки.Однако смесь для бетона состоит из части цемента, двух рамок из песка и четырех частей балласта. Впоследствии, после процедуры формования, вода распыляется на цементированную плиту первого этажа в течение как минимум семи дней для отверждения. После завершения всей этой процедуры можно приступать к причитанию.

Завершение Порядка устройства перекрытия первого этажа

После этой процедуры существуют методы эффективного затвердевания бетонной плиты.Существует несколько систем отверждения плит, которые включают отверждение водой, когда бетон заливается, распыляется или затопляется. Вы также можете использовать премикс-бетон Brisbane , который улучшит ваш строительный процесс.

Кроме того, водоудерживающая система покрыла бетон песком, мешковиной, брезентом или соломой. Они используются для постоянного увлажнения поверхности плиты; они также используют химические мембраны и герметизирующую пленку из непроницаемой бумаги или синтетической пленки. Когда мы говорим о полимеризации, оправдано разделение опалубки в последующие четырнадцать дней.

Предлагаемая плита второго этажа — CyberBlogSpot

Вот проект строительства на декабрь.

  1. Изменить существующий G.I. крышу над спальней в бетонную плиту второго этажа, чтобы сделать крышу прочной, поскольку она используется как сад.
  2. Переместите компьютерный зал в переднюю часть дома, чтобы клиенты не могли попасть в другие части дома.
  3. Объедините существующий компьютерный зал и спальню в единую открытую зону, чтобы она функционировала как зал и столовая.
  4. Преобразуйте существующий зал / столовую в зону с двумя спальнями.
  5. Поднимите линию пола над линией уклона дороги.
Панорамный вид собственности Главный вход

Сверхбыстрый и действительно грязный Рисунок 1 — Существующий объект

Сверхбыстрый и действительно грязный рисунок 2 — Предлагаемый

Расположение главного луча (левый луч)

ОКОНЧАТЕЛЬНЫЙ ПРОЕКТ БЕТОННОЙ ПЛИТЫ ВТОРОГО ЭТАЖА

ПЯТЬ (5) УСИЛЕННЫХ КОЛОНН
Две (2) колонны (вверху слева и внизу слева)
Размер колонки: 200 мм x 400 мм x 10 м
Вертикальные стержни: 8 x 16 мм ∅
Стяжки: 10 мм ∅
Три (3) столбца (верхний правый, центральный правый, нижний правый)
Размер столбца: 200 мм x 400 мм x 10 м
Вертикальные полосы: 6 x 16 мм∅
Связи: 10 мм ∅

ПЯТЬ (5) ОПОРЫ КОЛОННЫ
Толщина: 350 мм
Размер: 1.0M x 1,0M
Нижние стержни: 16 мм ∅
Глубина выемки: 1,5M

Четыре (4) УСИЛЕННЫХ БАЛКИ
Две (2) балки (верхняя и нижняя)
Размер: 200 мм x 400 мм x 3 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (справа )
Размер: 200 мм x 400 мм x 6 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (слева)
Размер: 200 мм x 400 мм
Стальной стержень: 8 x 16 мм ∅
Ребро жесткости: 4 x 12 мм ∅

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
Толщина: 100 мм
Площадь: 3M x 5.6M
Верхняя штанга: 12 мм при открытом воздухе 150 мм. Сетка
Нижняя планка: 12 мм ∅ при 150 мм O.C Сетка

СМЕТА

Прейскурант строительных материалов

Ценовое предложение от EverHill Hardware на проспекте Содружества недалеко от Дона Антонио, подразделение
Телефонный номер: 932-3053
Дата предложения: 09 декабря 2017 г.
МАТЕРИАЛ КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP)
Стальной пруток диаметром 8 мм, длина 6М 1 штука 100.00
Стальной пруток диаметром 10 мм, длина 6М 1 штука 130,00
Стальной пруток диаметром 12 мм, длина 6M 1 штука 195.00
Стальной пруток диаметром 16 мм, длина 6M 1 штука 330,00
Портлендский цемент 1 мешок 205,00
Песок 1 куб.м 750,00
Гравий 3/4 « 1 кубический метр 1050.00
Блоки полые 4 дюйма 1 штука 12,00
Блоки полые 6 дюймов 1 штука 13,00
Фанера 1/4 «4’x8 ‘ 1 штука 385,00
Пиломатериалы кокоса 2 «x2» x8 ‘ 1 штука 72,00

Смета арматурных стержней

ЭЛЕМЕНТ ДИАМЕТР БАРА КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP) ОБЩАЯ ЦЕНА (PHP)
Нижний колонтитул (F) 16 мм 17 330.00 5,619,00
Верхняя левая колонка (C1) 16 мм 8 330 2640,00
Стяжки верхней левой колонки 10 мм 6 130 780,00
Нижняя левая колонка (C1) 16 мм 8 330 2,640,00
Стяжки нижней левой колонки 10 мм 6 130 780.00
Верхняя правая колонна (C2) 16 мм 6 330 1,980,00
Стяжки верхней правой колонки 10 мм 6 130 780,00
Центральная правая колонка (C2) 16 мм 6 330 1,980,00
Стяжки центральной правой колонны 10 мм 6 130 780,00
Нижняя правая колонка (C2) 16 мм 6 330 1,980.00
Стяжки нижней правой колонки 10 мм 6 130 780,00
Левая балка (B1) 16 мм 8 330 2,640,00
Стяжки левой балки 10 мм 6 130 780,00
Верхняя балка (B2) 16 мм 6 330 1,980,00
Хомуты верхней балки 10 мм 6 130 780.00
ИТОГО ВСЕГО 43,320.00

НОВАЯ КОНСТРУКЦИЯ С ОГРАНИЧЕНИЕМ БЮДЖЕТА

ПРИНЯТЬ БЕТОННАЯ ПЛИТА БУДЕТ РАБОТАТЬ В КАЧЕСТВЕ ГЛАВНОЙ КРЫШИ
Дизайн с ограниченным бюджетом
ФУТБОЛКА Площадь 0,80 м x 0,80 м
Толщина 300 мм
Арматурный стержень 12 мм при 150 мм C / C
Глубина выемки 1.2М
КОЛОННА C1 (две левые колонны) Размер 225 мм x 300 мм x 10 м
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
КОЛОННА C2 (три правых столбца) Размер 225 мм x 300 мм x 10 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B1 (левая балка) Размер 225 мм x 300 мм x 5.6М
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B2 (верхняя и нижняя балки) Размер 225 мм x 300 мм x 3,0 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B3 (правая балка) Размер 225 мм x 300 мм x 5.6М
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
ПЛИТА Площадь 3,0M x 5,6M
Толщина 100 мм
Арматурный стержень Два слоя
10 мм и 8 мм попеременно, сетка @ 100 мм C / C

Дизайн основан на http://www.civilprojectsonline.com/building-construction/thumb-rules-for-designing-a-column-layout-building-construction/ и http: // www.civilprojectsonline.com/civil-projects/minimum-standards-for-structural-design-rcc-structures/#more-1362

НОВАЯ СМЕТА
Смета арматурных стержней Стремена для колонн и балок 5-1 / 2 ″ x 13-1 / 2 ″ (бетонное покрытие -1-1 / 4 ″ или 31,75 мм) Инструмент для гибки готового арматурного стержня Рисунок А Рисунок B Рисунок 10A — Центральная колонна — обратите внимание на направления изгиба опоры Рисунок 10B — Центральная колонна Рисунок 11A — Угловая колонна — обратите внимание на направления изгиба опоры Рисунок 11B — Угловая колонна — другой вид

СТОПОРНЫЕ СТЕРЖНИ

Опорная арматура с образцом элемента Опорная арматура целиком Электрическая схема — 8 распределительных коробок, расположенных на расстоянии 1 метра друг от друга, для 8 прожекторов.

ССЫЛКИ:

http: // www.unisdr.org/files/10329_GoodBuildingHandbookPhilippines.pdf

Как устроена плита первого этажа?

Практически каждый клиент рано или поздно столкнется с темой плит первого этажа. Этот компонент, являющийся переходным звеном между землей и зданием, незаменим при строительстве подвала. Следует различать ненесущие плиты цокольного этажа и так называемые плиты цокольного этажа. Последние играют важную роль в статике здания.
Говоря о плите перекрытия, люди почти всегда имеют в виду плиту первого этажа. Но как на самом деле возводится такая плита первого этажа? В чем их преимущества и какие бывают варианты? В следующем сообщении блога мы ответим на эти вопросы.

Построен по типовой схеме

В строительной отрасли плита перекрытия скрывает фундамент в форме плиты. Считается конструктивной и статической основой перехода между конструкцией и грунтом.Плиты перекрытия являются основными требованиями для обеспечения полной устойчивости здания и всегда возводятся по стандартной схеме. Это включает в себя фундамент, дренаж (включая прокладку дренажных труб), установку распорок, обшивку и укладку арматуры и, наконец, бетонирование. Помимо плит перекрытия в виде фундаментных плит существуют также ленточные фундаменты (например, для отдельных стен), а также точечные фундаменты для опорных колонн.

Отдельные ступени в конструкции напольной плитки

Возведение плиты перекрытия выполняется в пять этапов:

  1. Фундамент (неглубокий фундамент / глубокий фундамент)
    В зависимости от грунта первое решение — какой тип фундамента использовать.На склоне холма должно быть иначе, чем на равнине. Важно: защита от замерзания должна быть гарантирована на глубине не менее 80 см. Это единственный способ предотвратить повреждение в будущем.
  2. Дренаж
    Следующим шагом является прокладка твердых пластиковых подземных труб для канализации, дождевой воды и т. Д. Также в землю под плитой пола устанавливаются каналы из ПВХ для доступа к газу, электричеству, телекоммуникациям и т. Д. Подъемные системы и На этом этапе также устанавливаются обратные клапаны.После того, как трубы и каналы установлены, используется гравийно-битумная засыпка и укладывается специальная полиэтиленовая пленка.

  3. Опалубка и установка распорок
    После вставки специальной полиэтиленовой пленки в качестве разделительного слоя под опорную плиту грунта устанавливаются распорки для поддержания бетонного покрытия и обеспечения долговечности здания, расположенного над ним.
  4. Арматура
    Перед бетонированием плиты перекрытия монтируется арматурная сталь.

  5. Бетонирование
    Последний этап — бетонирование. Здесь используется бетон марки С20 / 25. Бетон уплотняется специальной техникой, которая затем выравнивает поверхность. Скорость затвердевания бетона зависит от окружающей температуры и давления воздуха. В нормальных условиях это занимает около 28 дней. Как только будет достигнуто минимальное давление, можно приступить к строительству дома.

Доступны различные плиты пола

Glatthaar Fertigkeller предлагает два типа плит перекрытия: Vario и EcoHit.Разница заключается в предлагаемом типе защиты от замерзания. В то время как плита пола Vario считается идеальным решением для ровных строительных площадок, плиты перекрытия EcoHit используются на наклонных участках под застройку или в плохих грунтовых условиях. Как и у стандартной грунтовой несущей плиты Glatthaar, защита от замерзания панелей пола Vario достигается за счет окружающего слоя бетона, тогда как защита от замерзания панели EcoHit обеспечивается морозостойким основанием.

Процесс строительства бетонных перекрытий 2020

Бетонные плиты — популярный выбор для новых жилых и коммерческих зданий.В отличие от строительства собственности на сваях или пнях, бетонное основание помогает улучшить тепловую эффективность, поддерживает долговечность конструкции и позволяет построить более крупную и тяжелую конструкцию. Процесс строительства бетонной плиты включает в себя подготовку опалубки, уплотнение основания плиты, укладку арматуры, заливку, уплотнение, отделку бетона, снятие опалубки и отверждение бетонной плиты.

В соответствии с признанным процессом строительства бетонной плиты перекрытия процесс обеспечит долговечность плиты.Дефекты строительства могут нарушить структуру собственности и привести к дорогостоящему ремонту (который может покрываться гарантией строителя). Убедитесь, что вы наняли надежного строителя, у которого есть опыт.

Вот краткое изложение процесса строительства бетонной плиты.

  1. Подготовить опалубку

Опалубка — это каркас бетонной плиты. Для измерения обратитесь к утвержденным планам строительства, чтобы убедиться, что опалубка установлена ​​правильно.Правильное соблюдение процесса укладки опалубки снижает вероятность повреждения бетонной плиты. Подготовка опалубки также должна соответствовать установленным строительным нормам и правилам.

Опалубку необходимо установить правильно, чтобы она выдерживала давление бетона, не протекала, позволяла людям работать и ходить по ней, поддерживала оборудование и машины и не содержала дефектов конструкции. Это означает, что все стыки должны быть загерметизированы и закреплены, а гвозди не должны быть открыты.При обнаружении дефектов может потребоваться дорогостоящий ремонт. Ответственность за соблюдение правильных методов строительства лежит на начальнике строительного надзора или инженере на стройплощадке.

Важным советом является обеспечение того, чтобы высота опалубки была на одном уровне с верхом бетонной плиты, чтобы вы могли стяжку готовой поверхности на одной линии с верхом опалубки.

  1. Выемка земли

Участок спилен почти до уровня землеройной техники.После завершения раскопок геодезист устанавливает булавки в землю, чтобы разметить площадь пола и дать торговцам точки для измерения. Электрики и сантехники закапывают траншеи и работают подъезды для обслуживания. Опоры и опоры вырыты по заданию Инженеров, а площадка выровнена с помощью лазерного уровня. По периметру заливаемой плиты сооружается опалубка. Это придаст форму плите и удержит бетон, пока он затвердеет.

  1. Подготовить подстилку плиты

Важно правильно подготовить основание плиты.Это гарантирует, что бетонная плита опирается на прочное основание и что бетонная плита не начнет трескаться. Чтобы подготовить основание плиты, используйте дорожное основание или дробильную пыль разумной толщины в соответствии со строительными нормами. Убедитесь, что поверхность ровная, ровная и плотно уплотненная. Хорошо дренированное основание и уплотненное основание предотвращают растрескивание бетонной плиты.

  1. Установить арматуру

Армирование предотвращает растрескивание, коробление и обрушение бетона при приложении нагрузки за счет повышения прочности бетона на растяжение и повышения его прочности.

Убедитесь, что арматурные стержни, распорки и стяжки установлены в соответствии с утвержденными строительными планами.

  1. Залить, уплотнить и отделать бетон

Для заливки бетона от авторитетной компании по производству смесей следует нанять профессионала. Это гарантирует, что бетон будет иметь заданную прочность. Перед заливкой смочите основание плиты водой, чтобы предотвратить потерю влаги.

После заливки бетона добавьте контрольные швы там, где это необходимо.По мере высыхания бетон будет давать усадку. Во избежание случайного образования трещин контрольные / компенсирующие швы предотвращают их развитие.

Кроме того, убедитесь, что бетон уплотнен. Это помогает бетону закрепиться внутри опалубки и вокруг арматурных стержней. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты должны быть отделаны в соответствии с применимыми строительными стандартами.

  1. Обработка бетона и снятие опалубки

Для отверждения бетонной плиты требуется полить ее примерно в течение 7 дней.Воздействие влаги на бетон способствует его уплотнению. Идеально подходит для опрыскивания дважды в день — используйте легкие спреи для полного покрытия. Через 24 часа после заливки бетона опалубку можно снимать. Снимая опалубку, будьте осторожны, чтобы не повредить бетонную плиту.

По плите можно ходить через 3 дня, но избегайте больших нагрузок как минимум 7 дней.

В Foilboard, мы разрабатываем ведущие изоляционные материалы для коммерческой и жилой недвижимости в Австралии.Наш продукт для изоляции под плитами, Slabmate, — это новое решение для изоляции под плитами для строительства плит на земле. Slabmate был разработан для создания теплового барьера, повышающего общую изоляцию проекта. Для получения дополнительной информации свяжитесь с нами по телефону 1800 354 717 .

чертежей строительных норм. Раздел B: Бетонные конструкции

Чертежи строительных норм. Раздел B: Бетонная конструкция

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты.Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов. под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза больше ширины стены, непосредственно поддерживаемой им.Где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 ‘6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной.Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор, минимальная арматура должна состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Допустимое расположение фундамента небольшого деревянного дома с бетонным или деревянным полом.Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные постройки очень легкие и их легко сдуть. их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Минимальная рекомендуемая арматура для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма по углам по вертикали.
    2. Прутки диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. блоки 4 дюйма 1 бар
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других.Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Колонна с заполненным сердечником или бетонная колонна должна быть высота до пояса (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные конструкции опор для блочной кладки

Эта железобетонная опора монолитно возведена с плита перекрытия.Состоит из серии плит перекрытий под стенами с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный гранулированный материал.

Рис. B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками.Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия пола

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы направляющие были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство армирования для подвесных перекрытий

Арматура должна быть согнута и закреплена опытными мастерами.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Арматура должна быть согнута и закреплена опытными мастерами. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Арматура должна быть согнута и закреплена опытными мастерами.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
