Индикатор напряжения: инструкция по использованию

Дом современного человека переполнен различными электроприборами. Нам трудно представить свою жизнь без электричества. Нередки ситуации, когда нужно установить, заменить, подключить электрические розетки, светильники, определить наличие тока в каком-то проводнике. Поэтому вам может потребоваться индикатор напряжения.

Отвертка индикатор напряжения помогает определить наличие «фазы» и «нуля», установить место разрыва провода, проверить работоспособность автомата защиты или пробки.

Индикатор напряжения и его принцип работы

Отвертка для определения напряжения проста в использовании. Стоит только разобраться в принципе ее работы.

Составные части обычной отвертки-индикатора: пластмассовый прозрачный корпус, металлическое «жало», контактная металлическая пластина, расположенная на корпусе сверху. Внутрь корпуса помещен ограничивающий ток резистор номиналом не менее 0,5 мОм, световой индикатор неонового типа.

Если вам будет интересно, тогда можете прочесть про детектор скрытой проводки.

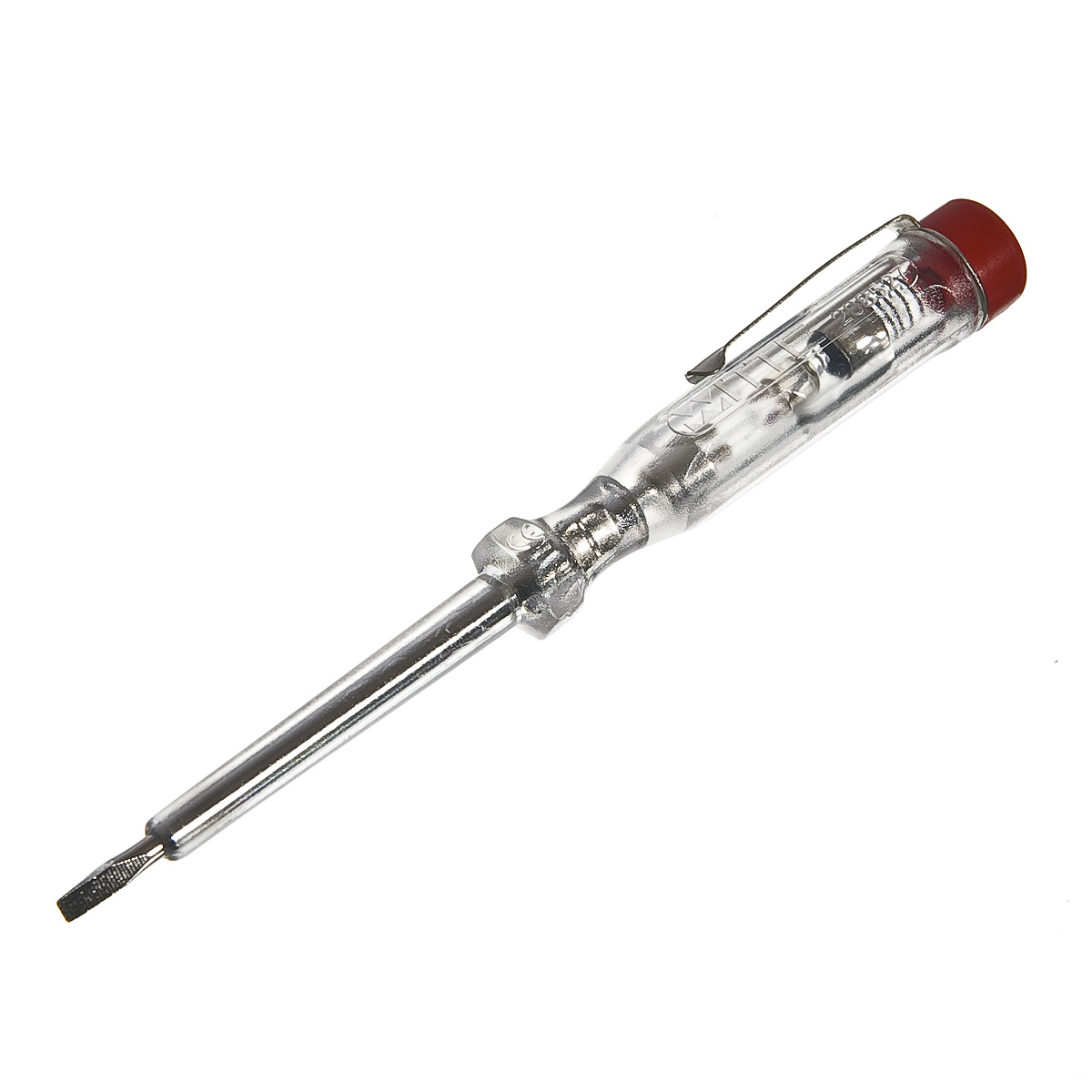

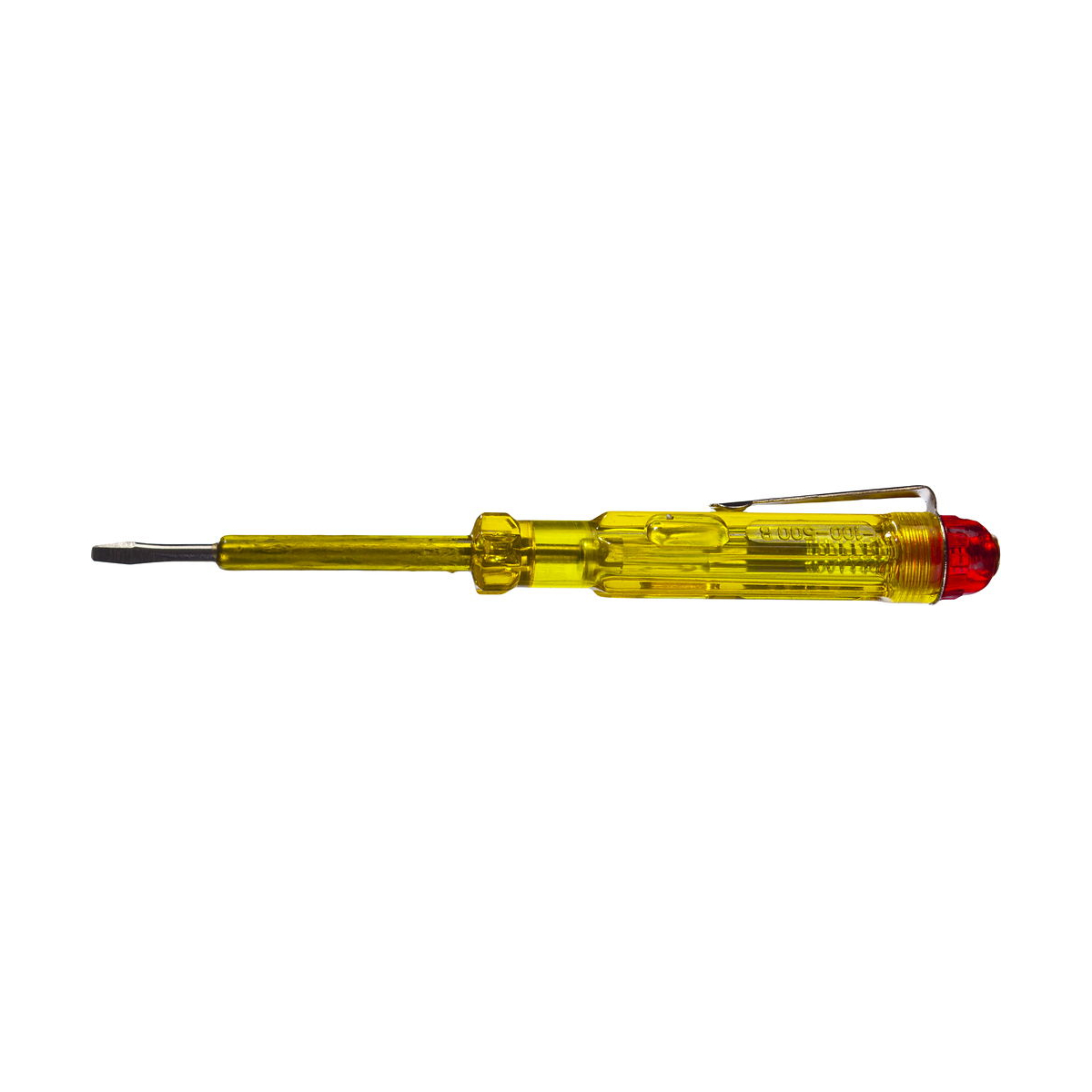

Обычная отвертка индикатор

Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.

Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.

Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.

Индикатор напряжения со светодиодом

Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.

Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.

Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки. При необходимости вы можете узнать про коронку для бетона.

Универсальная индикаторная отвертка

Более современным вариантом отверток-индикаторов являются электронные устройства. Они могут быть как с жидкокристаллическим дисплеем, так и без него. Кроме световой индикации наличия напряжения, имеют также и звуковую индикацию. На ЖК-дисплее отображается величина напряжения в проводнике (от 12 до 220В). Также у данных индикаторов напряжения имеются кнопки для измерения тех или иных параметров.

Электронные индикаторы напряжения многофункциональны, удобны в использовании.

Они позволяют определить наличие напряжения и его величину, проверить целостность цепи переменного и постоянного тока в бытовых приборах, определить полярность, источников постоянного тока, находить место расположения скрытой проводки.

Как пользоваться отверткой-индикатором

Перед тем как использовать отвертку-индикатор, необходимо проверить ее работоспособность. Для этого нужно «жалом» отвертки прикоснуться к проводнику, в котором есть напряжение.

Если отвертка на батарейках, нужно одновременно прикоснуться к противоположным концам отвертки: «жалу» и верхнему торцу корпуса. Светодиод должен загореться.

С целью определения наличия напряжения или «фазы» и «нуля» с помощью обычной отвертки-индикатора, создаем цепь: «электросеть – отвертка – человек». То есть, берем отвертку и, прикасаясь пальцем к контактной металлической пластине, вставляем «жало», например, в один из контактов розетки. Появление световой индикации свидетельствует о наличии напряжения.

Для определения наличия напряжения с помощью индикаторной отвертки со светодиодной лампой, не нужно прикасаться к металлической контактной пластине сверху. Светодиодная лампа загорается сама при касании к проводу, находящемуся под напряжением.

Для определения наличия фазы или напряжения в изолированном проводе либо проводе, находящемся в стене, необходимо взять отвертку со светодиодной лампой за «жало» и поднести верхнюю торцевую часть корпуса к изоляции провода или к стене, где предположительно заложен провод. При наличии фазы (напряжения), светодиодная лампа загорится.

Для определения места повреждения провода также берем отвертку за «жало», а торцевую часть корпуса подносим к проводу, не прикасаясь к нему, и водим вдоль провода. В том месте, где погас светодиод, провод поврежден.

Для проверки целостности цепи необходимо отключить исследуемый прибор от напряжения, палец прижать к контактной металлической пластине индикаторной отвертки, а «жалом» отвертки прикоснуться к одной из клемм, другую клемму замыкаем, касаясь пальцем свободной руки. Если сеть цела – загорится светодиод, в противном случае индикатор не отреагирует.

Чтобы определить фазный провод в розетке с помощью электронной отвертки-индикатора, необходимо отключить питание в сети и «жалом» отвертки прикоснуться к одному из контактов. При наличии фазы появится звуковой сигнал, а на дисплее отобразятся соответствующие показатели.

Чтобы определить место обрыва электропровода с помощью электронной отвертки-индикатора, необходимо включенный индикатор медленно вести вдоль маршрута прохождения электропровода: от распределительных коробок к розеткам. В месте обрыва провода индикаторная лампа погаснет.

Рекомендуем прочесть: пресс клещи для опрессовки гильз.

высокого и низкого, принцип работы

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото — индикатор с цифровым дисплеем



В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото — УН ПИН-90



Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото — однополюсная модель



Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото — импортный УН DT-9902



Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество Вольт	От 40 до 1000
Максимальная нагрузка индикаторов, Вольт	40
Сила тока на указателях при наибольших показателях, мА	10
Рабочее время, секунды	До 10
Размер провода, м	1,0
Рабочая (без изоляции) часть указателя, длина в мм	7,0
Диапазон рабочих температур, °С максимальная влажность, %	от -45 до +40 до 98
Максимально допустимые размеры упаковки	170х80х30
Эксплуатационный срок	До 5 лет

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт	12 – 1000
Нагрузка индикаторов, Вольт	90
Сила тока, мА	5
Размер провода, м	1,0
Индикаторы	Светодиодный, светозвуковой
Диапазон рабочих температур, °С	0 … +40
Эксплуатационный срок	До 6 лет

Фото — УНН Комби



Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото — УН Лоцман-2



Параметры однополюсного УВН 80:

Максимальное количество Вольт	6 — 10
Диапазон рабочих температур, °С	-40 … +45
Влажность	до 80
Размер ручки (в этой модели это отвертка)	120
Изоляция, мм	270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт	6/35
Типы работы	Контактный режим, бесконтактный режим
Ток на креплениях, мА	70
Диапазон температур	От -40 до +40
Питание, Вольт	3
Диапазон действия, см	40 (в бесконтактном режиме)

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В	25
Максимальные показатели Вольт	400
Размер провода, м	1,5
Срок эксплуатации	7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото — УВНУ-10ФБ Поиск 1



Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Yueqing Liyond Electric Co., Ltd. Liyond

— Main Menu —ГЛАВНАЯО нас- Оборудование и семинар- сертификат- культураПродукция- Заземлитель- — JN17 Заземлитель- — JN15 Заземлитель- — JN15A Заземлитель- — JN22 AC Заземлитель- Контактные Системы- — Неподвижный контакт- — Контакт типа тюльпан- — Токоведущий стержень- Полимерные Изоляторы- — изоляционные тяги- — Изолятор опорный полимерный с емкостным датчиком- — Изолятор проходной- — Серия контактных коробок- — изоляционные трубки- Компоненты ЭЛЕГАЗ SF6- — переключатель шкафа элегаз- Комплектующие для КРУ и КСО- — Блок индикаторов напряжения- — Шторный механизм- — Переплетение механизм & устройство- — светильники кабины- — Блочный термостат- — коническая шестерня- — Электромагнитный замок- — Выкатные тележки- — Направляющая- Автоматический выключатель Аксессуары- — Встроенный полюс- — Вторичный Электророзетка- — Механический счетчик- — Автоматический выключатель Панель- — Катушки- — Схемная плата- — клемма- — вакуумной камеры- — буфера Нефть- — индикатор напряжения- Вакуумный выключатель- — 40. 5kV вакуумный выключатель- — 12kV вакуумный выключатель- — 24kV вакуумный выключатель- SF6 изолированные компактные распределительные устройства аксессуары- — Выключатель нагрузки элегаз- — пружинный механизм выключателя нагрузки- — Запчасти выключателя нагрузки SF6- — Выключатель нагрузки SF6 внутри деталей- Ячейка КРУ- — Серия KYN- — серия Ormazabal- — серия XGN- вакуумный контактор- — LV вакуумный контактор- Переключатель электрический- — Переключатель электрический- — Вспомогательный контакт- пружинно-моторный привод- — G пружинно-моторный привод- — FY пружинно-моторный привод- — CT пружинно-моторный привод- — Другие пружинно-моторный привод- — Корпус выключателя нагрузкиновости- Liyond Динамический- — Liyond будут участвовать в узбекистанской выставке!- — — Московская выставка успешно закончилась- — — Liyond будет участвовать в московской выставке!- — Liyond 2017 выставка в Германии – успешное завершение!- — Liyond будут участвовать в германском выставке- — Выставка в Дубае 2017 года – Успешное завершение !!!- — Liyond будут применять участие в выставке MIDDLE EAST ELECTRICITY 2017 в Дубае !!!- — 2016. ИРАН.Выставка Электросиловая- — ELEKTRO’2015 выставка- — ELEKTRO’2014 выставка- — Yueqing Liyond Electric co.,ltd получила патент изоляции выключателя заземления- — Yueqing Liyond Electric co.,ltd посещает Elektro’2013 российской выставке- — ELEKTRO’2013 ВЫСТАВКА- — Заземлитель прошла сертификацию CE- Промышленность знания- Liyond Семья- — 2017 LIYOND Таиланд ТУР- — 2016 трехднеыный тур в Вэньчэнподдержка- скачатьКОНТАКТЫ

ИНДИКАТОР ФАЗЫ

   Когда проводятся ремонтные и электромонтажные работы, часто появляется необходимость в быстрой проверке на наличие напряжения на отдельных участках и элементах электрической цепи. Также довольно часто возникают случаи, когда срочно нужно убедиться, если ли надёжный контакт между разными элементами (частями) электрической цепи. Самый простой способ для таких проверок, это специальные индикаторы фаз, которые знакомы каждому, даже абсолютно далёкому от электрики человеку. Также часто используются устройства, позволяющие «прозванивать» цепь, они также называются пробниками.

   Пробник – достаточно удобная вещь. Он почти не занимает места, а также довольно прост и надёжен в эксплуатации.

   Индикатор фазы, обычно, выглядит как обычная отвертка с простейшим электрическим щупом. Индикаторная цепь состоит из последовательных включённых резисторов и неоновой лампочки. При измерении цепи на наличие фазы, следует подключить и собственное сопротивление человека, прикоснувшись пальцем к контакту, что находится на ручке отвёртки. Ниже приводятся 3 варианта схем индикаторной отвёртки.

Схема индикатора фазы на светодиоде

Схема индикатора фазы на неонке

Схема индикатора фазы на ЖК

   Стоит отдельно отметить несколько особенностей, о которых обязательно стоит помнить, работая с индикаторной отвёрткой:

— При некоторых определённых условиях нулевой рабочий провод может оказаться под напряжением, и поэтому не следует прикасаться к нему при работе с цепью. Убедиться в том, что напряжение на проводе отсутствует, можно довольно просто, достаточно использовать индикаторную отвёртку.

— Бывают случаи, когда индикатор оказывается неисправен (примеров много, но, допустим, перегорела лампочка), и тогда он покажет вам отсутствующее напряжение. Поэтому мы призываем к осторожности – будьте внимательны, и всегда проверяйте индикатор перед работой на участках, где напряжение заведомо присутствует.

— Индикаторная отвёртка нужна лишь для того, что определить, есть ли фаза (потенциал) на определённом участке цепи, и это никак не может говорить нам о том, что на цепи присутствует рабочее напряжение между землёй и фазой. В том случае, если провод «земляного» индикатора обрывается (допустим, повреждается), индикатор обязательно покажет вам присутствие фазы, но при этом сама цепь всё равно остаётся разорванной.

— Также обратите внимание, что стоит особенно внимательно работать при ярком солнечном освещении (допустим под прямыми солнечными лучами). При таком освещении неоновый свет лампочки почти не разглядеть, и поэтому можно легко ошибиться, определяя, присутствует ли фазное напряжение.

— Перед тем, как начать работать с патроном люстры или любого другого осветительного прибора в вашей квартире, не полагайтесь на выключатель освещения (раз клавиша внизу – значит обязательно «выключено»), а всегда проверяйте наличие напряжения индикаторной отвёрткой. Для этого стоит проверить центральную клемму патрона и контакт, который соединяется с цоколем лампы.

   Но есть куда более функциональный пробник электрика. Это двухполосный индикатор напряжения, благодаря которому можно проверить не только наличие или отсутствие напряжения между различными частями, а также между «землёй» и частями. В отличие от обыкновенной индикаторной отвертки, у двухполосного индикатора присутствует вспомогательный щуп, соединённый с основным блоком при помощи метрового шнура. Этот щуп нужен для возможности определения напряжения между точками цепи.

   Говоря о пробниках, стоит, пожалуй, отнести сюда также и простейшее самодельное устройство, которое состоит из соединённой батарейки и лампочка. Старое название этого прибора – «Аркашка». С помощью такого достаточно несложного приспособления можно «прозвонить» абсолютно любой исследуемый участок цепи. Допустим, это может пригодиться, когда нужно удостовериться, что в электрической цепи нет обрывов.

   До нашего времени дожила также нестареющая контрольная лампа. К слову, она запрещена нормами ПУЭ. Но при этом на сегодняшний день многие специалисты научились обходить эти требования, используя в устройстве лампочку меньшей мощности (15 Вт, как в швейном машинке или холодильнике), которая помещена в специальный прозрачный футляр.

Индикатор напряжения ИН-10.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Назначение ИН-10.

Индикатор напряжения ИН-10 в сетях 380В, 6,3 кВ, 10 кВ служит для выдачи светового сигнала о наличии напряжения в одной, двух или трех фазах, а также для выдачи сигнала о наличии напряжения в другие электрические цепи (при наличии оперативного питания).

Условия эксплуатации индикатора ИН-10.

Закрытые помещения, где температура может изменяться от -40 до +55 °С при относительной влажности 80% при температуре +25 °С. Воздействие вибраций с ускорением до 3g при частоте до 15 Гц и не более 2g при частоте до 100 Гц.

Технические характеристики ИН-10.

Контролируемое напряжение 280 В подается непосредственно на выходы индикатора (А, В, С). Напряжение 6,2 кВ или 10 кВ следует подавать через делитель напряжения, обеспечивающий следующие параметры:

• минимальный входной ток срабатывания реле при наличии одной фазы — 0,15 мА;
• минимальное напряжение срабатывания реле при наличии одной фазы — 45 В;

Рабочее напряжение оперативного питания 170. ..250 В постоянного или переменного тока. При отсутствии оперативного питания светятся только диоды фаз А, В, С напряжение на которых имеется.

Испытательное напряжение между контролируемой и оперативной цепями — 2кВ. Мощность, потребляемая по оперативной цепи, не более — 3 ВА. Количество контактов — 1 переключающий, коммутирующий напряжение от 12 до 250 В и токи до 5А.

Индикатор ИН-10 должен устанавливаться утопленным монтажом в отверстие в панели (двери), размером 32х68 мм и крепиться на защелках или с помощью винтовых зажимов, поставляемых совместно с индикатором.

Гарантия.

Изготовитель гарантирует соответствие индикатора ИН-10 требования ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации 2,5 года в пределах гарантийного срока хранения со дня ввода в эксплуатацию. Гарантийный срок хранения 3,5 года с даты поставки его потребителю.

Габаритные и установочные размеры.

Индикаторная отвертка: как пользоваться

индикаторная отвертка

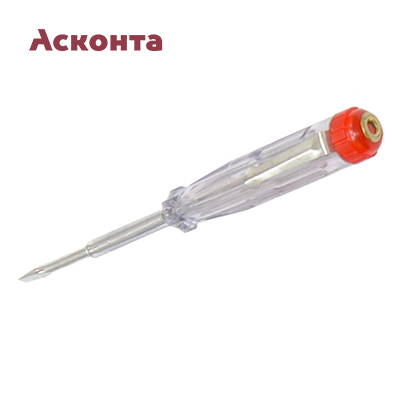

Индикаторная отвертка

В быту нам постоянно приходится контактировать с электроприборами или с электричеством. Излишне рассказывать о том, что оно небезопасно для человека. Поэтому в каждом доме должен быть простейший прибор, с помощью которого можно было бы легко определить наличие тока в каком-то проводнике, розетке или электрощитке. Это бывает необходимо при замене любого провода, электрического оборудования, при устранении неполадок в электрических цепях. Таким целям служит индикаторная отвертка. С ее помощью можно определить наличие «фазы» и «нуля», найти обрыв провода, проверить работоспособность автомата защиты или пробки.

проверка обрыва нуля с помощью индикаторной отвертки

Перед началом использования необходимо убедиться в исправности индикаторного прибора. Батарейка, от которой работает устройство, позволяет быстро провести проверку. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и жала. Световой индикатор должен загореться. Для проверки устройства, не предусматривающего использование батарейки, нужно коснуться провода под напряжением и металла на рукоятке. Светодиод также загорится, если инструмент исправен.

проверка батарейки на индикаторной отвертке

Отвертка сигнализирует только о наличии фазы в проводнике или ее отсутствие. В этом случае срабатывает световой индикатор. Если индикатор не горит, то провод либо отключен от сети, либо на него подается «ноль».

Как работают различные модели индикаторных отверток?

Отвертка состоит из пластикового корпуса, металлического жала и токопроводящего контакта на рукоятке. Внутрь корпуса встроен ограничивающий резистор, световой индикатор неонового или светодиодного типа. Также могут присутствовать батарейки и пружина для их удержания.

разновидности индикаторных отверток

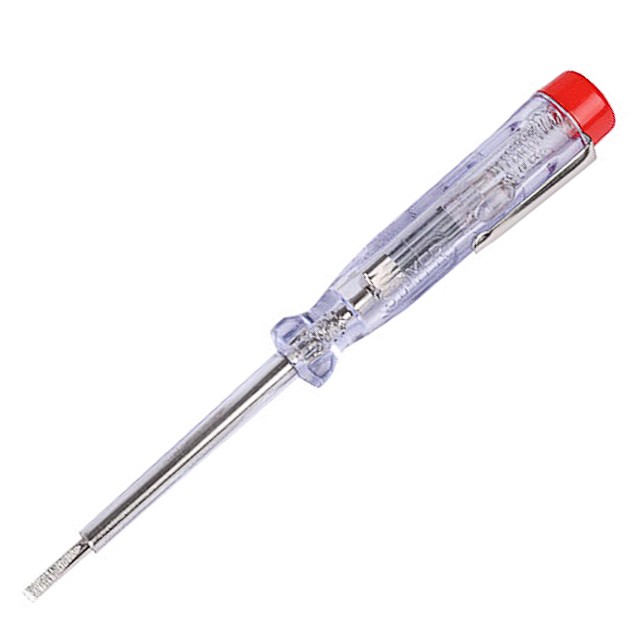

Индикаторная отвертка без батареек

Простейшая отвертка, без батареек, работает достаточно просто. Ток проходит через жало, затем через ограничивающий резистор и светоиндикатор, после чего замыкается на человеке. Если металлический контакт на рукоятке не будет зажат, то цепь не будет замкнута. Так прибор работать не будет. Достоинство такого аппарата: низкая стоимость, простая конструкция и отсутствие необходимости замены питания. Недостатки: светодиод имеет слабый уровень подсветки, ей можно проверить напряжение только более 60 В. Кроме того, такой отверткой невозможно определить наличие обрыва цепи.

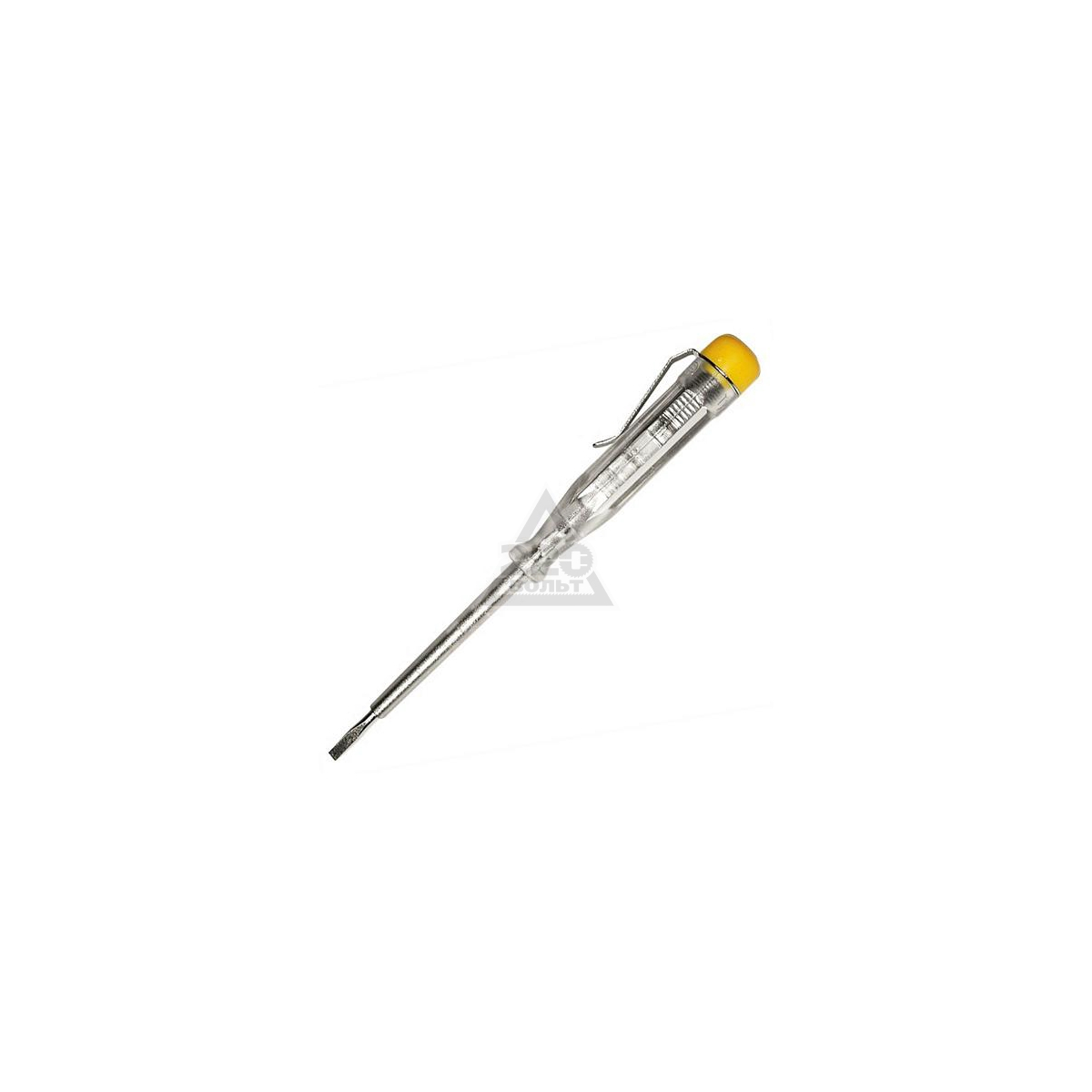

простейшие индикаторные отвертки без батареек

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

индикаторные отвертки на батарейках

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Индикаторные отвертки с дисплеем

Это новомодные инструменты, оснащенные не только ЖК-дисплеем, показывающим величину напряжения в сети, но и звуковой сигнализацией. На корпусе прибора имеется кнопка переключения режимов работы. Повышенная функциональность позволяет использовать прибор в качестве простейшего тестера. Однако для полноценной работы нужен настоящий тестер, а отвертка с функциями тестера не совсем удобна для полноценных измерений. Да и цена ее великовата.

жк-дисплей индикаторной отвертки

Приобретайте индикаторные пробники сообразно вашим целям. Наиболее универсальным вариантом для дома является отвертка, работающая на батарейках. При периодическом использовании батареек хватает надолго.

Индикаторная отвертка. Видио.

Оцените качество статьи:

Индикатор высокого напряжения МЭТР-100 | ОВК ЭЛЕКТРО

Мы рады сообщить Вам, что ООО «ОВК ЭЛЕКТРО» начала производство индикатора высокого напряжения МЭТР-100.

Устройство предназначено для визуальной и удаленной сигнализации наличия или отсутствия высокого напряжения на главных электрических цепях ячеек КРУ переменного тока напряжением от 6 до 35 кВ, частотой 50/60 Гц.

Устройство имеет следующие особенности (преимущества):

• В качестве датчиков напряжения (источников сигнала) используются крепежные болты опорных изоляторов шкафа (при условии их гальванической изоляции с помощью комплектной изолирующей шайбы). Данное решение обеспечивает применение устройства в распределительном шкафу без внесения существенных изменений в его конструкцию.
• Устройство имеет выход типа «сухой контакт» с программируемой функцией для решения задач сигнализации и управления при появлении/пропадании высокого напряжения на главных цепях.
• Для организации связи с системами верхнего уровня устройство имеет встроенный интерфейс RS-485 c поддержкой протокола Modbus RTU
• Устройство имеет встроенную систему автоматической калибровки для настройки порогов срабатывания на разных типах опорных изоляторов
• Устройство может быть использовано как удаленный киловольтметр при чтении из регистров Modbus текущих уровней напряжения
• Устройство выполнено в металлическом корпусе, с разъемными клеммными терминалами для подключения внешних цепей, с комплектными держателями для установки на дверь шкафа, с комплектными сигнальными кабелями и изолирующими втулками
• Устройство по требованию заказчика может быть укомплектовано различными видами датчиков.

Более подробную информацию Вы можете получить позвонив по телефону 8 (846) 302-71-00 или отправив запрос по электронной почте [email protected]

Испытание электрических цепей на мощность

Первым шагом практически в любом электрическом проекте является проверка наличия питания, чтобы убедиться, что цепь или устройство безопасно для работы. Вы можете сделать это с помощью различных недорогих тестеров или даже мультиметра.

Тестеры и как они работают

Стандартные тестеры цепей зондового типа, такие как неоновые тестеры цепей, вольтметры и мультиметры, имеют два провода с зондами для проверки проводки цепей или электрических устройств.Когда вы вставляете провода в розетку или касаетесь ими винтовых клемм переключателя, световой индикатор или индикатор покажут, есть ли в устройстве напряжение. Еще более простой (и явно более безопасный) тип тестера — это бесконтактный тестер напряжения, который даже не нужно вставлять в розетку или прикасаться к неизолированным соединениям проводов; простое поднесение датчика к проводу или устройству, по которому подается питание, приведет к включению инструмента или появлению звукового сигнала, указывающего на наличие питания.

Есть также тестеры розеток с тремя небольшими неоновыми лампочками разного цвета.Эти тестеры просто подключаются к розетке и могут проверить наличие обрыва нейтрали, отсутствия заземления, неправильного подключения проводов или отсутствия питания. Определенный образец света указывает на каждое состояние, а диаграмма в верхней части тестера расскажет, как интерпретировать образец света.

В то время как простые тестеры напряжения могут проверять только наличие напряжения, мультиметры имеют несколько функций тестирования и могут измерять напряжение, сопротивление (сопротивление) и силу тока (электрический ток), указывая величины на цифровом индикаторе или аналоговом циферблате.Проверка включения питания — лишь одна из функций мультиметра.

Предупреждение

Никогда не прикасайтесь к неизолированным концам щупа тестера во время теста, потому что через них может протекать электричество, и это может вызвать опасный удар. Кроме того, никогда не позволяйте зондам касаться друг друга во время теста.

Убедитесь, что ваш тестер работает

Всегда проверяйте, правильно ли работает тестер, прежде чем использовать его для проверки напряжения. Самый простой способ — подключиться к розетке в цепи, которая, как вы знаете, находится под напряжением (есть питание).Вставьте провода тестера или датчик в выходные отверстия. Если тестер загорелся, значит все нормально. Если он не загорается, тестер неисправен или ему нужны новые батарейки.

Как проверить розетки на мощность

Типичная розетка имеет три отверстия на лицевой стороне. Более короткий прямой разъем является «горячим» проводом и подключается к активному горячему проводу в розетке. Более длинный прямой разъем является «нейтральным» проводом и подключается к нейтральному проводу цепи в распределительной коробке.Гнездо, которое выглядит как небольшое D-образное отверстие, является гнездом заземления, и оно соединяется с проводом заземления схемы.

Чтобы проверить розетку на наличие питания, отключите питание цепи с помощью автоматического выключателя. Вставьте два щупа тестера в два прямых вертикальных паза на розетке. Если питание включено, тестер загорится. Поскольку существует вероятность того, что розетка имеет «раздельную проводку» — верхняя и нижняя половины розетки питаются от разных цепей, — всегда проверяйте наличие питания на обеих половинах, прежде чем снимать розетку для работы с ней.

Вы также можете проверить, правильно ли подключена система заземления к розетке. Чтобы проверить землю, убедитесь, что в цепи включено питание. Вставьте один щуп тестера в горячий (короткий, прямой) разъем, а другой — в заземляющий (D-образный) разъем. Если цепь исправна и у вас хорошее заземление, тестер загорится.

Тестирование настенных переключателей

Чтобы проверить переключатель на наличие питания, отключите питание цепи с помощью автоматического выключателя.Снимите крышку переключателя и переведите тумблер переключателя так, чтобы переключатель был включен. Осторожно прикоснитесь одним щупом тестера к одному из винтов на стороне переключателя. Прикоснитесь другим щупом к неизолированному медному заземляющему проводу или к винту заземления на переключателе (вы также можете прикоснуться этим щупом к электрической коробке, если он металлический, но этот тест работает, только если металлический ящик правильно заземлен; пластиковые коробки не заземлен). Затем прикоснитесь одним щупом к другой винтовой клемме переключателя, а другим щупом — к заземляющему проводу или винту.Установите тумблер переключателя в положение , выключите и повторите те же тесты. Если тестер не загорается ни в одном из тестов, коммутатор не получает питание.

Испытательные светильники для питания

При проверке электропроводки осветительной арматуры отключите питание цепи с помощью автоматического выключателя, затем ослабьте монтажные ремни, крепящие светильник к потолочной коробке, и слегка потяните осветительную арматуру от потолочной коробки для проверки. Всегда проверяйте дважды — настенный выключатель прибора на и выключенный на , потому что прибор может получать питание в любом положении.

Чтобы проверить питание с помощью бесконтактного тестера напряжения, прикоснитесь кончиком датчика тестера к каждому из проводов цепи. Если тестер загорается при прикосновении к любому из проводов, цепь все еще находится под напряжением.

Чтобы проверить прибор на наличие питания с помощью тестера зондового типа, вам потребуется доступ к винтовым клеммам прибора или, если прибор имеет проводные выводы, к концам выводов проводов. Коснитесь одним щупом тестера горячей (черный или красный провод) винтовой клеммы, а другим щупом — нейтральной клеммы (белый провод).Если тестер загорается, на прибор все еще подается питание.

Если в приборе есть провода, подключенные к проводке с помощью соединителей (проволочных гаек), вставьте один датчик в разъем для черного (или красного) провода, а другой датчик — в разъем для белого провода. Если тестер не загорается, подтвердите тест, осторожно раскручивая каждый соединитель проводов — не касаясь оголенных металлических концов проводов и не позволяя соприкасаться разноцветным проводам — ​​затем касаясь каждого датчика непосредственно к группе черных (или красных) и белые провода.

Как использовать бесконтактный тестер напряжения Volt Stick

Volt Stick (иногда также называемый вольт-ручкой, индикатором напряжения или палочкой) — это бесконтактный тестер, который обеспечивает простую и точную проверку наличия напряжения без сложностей, связанных с более детальными мультиметрами, токоизмерительными клещами и т. Таким образом, для инженеров, электриков, строителей, сантехников и т. Д., Которые работают на неизвестном объекте или в системе, важно перед началом любых работ провести безопасную проверку участка, устройства или части оборудования на наличие напряжения.

---

Вам будет простительно думать, что использование Volt Stick всегда является простой задачей, и в большинстве случаев это так. Но есть много факторов, которые вам нужно учитывать и знать, которые помогут вам получить наиболее точные результаты теста с помощью тестера напряжения.

Фактически, следует использовать Volt Stick для подтверждения результата, которого вы уже ожидали (например, наличия напряжения), и который может быть достигнут только в том случае, если вы полностью понимаете, как работает детектор напряжения, и, что очень важно, как другие внешние факторы могут повлиять на результаты теста.

(См. Также — Как работает вольтметр?)

---

Подходит ли Volt Stick для того, что вы тестируете?

• Вы работаете с системой переменного или постоянного тока?
  Помните, что Volt Sticks обнаруживает только напряжения AC , но не напряжения постоянного тока, поэтому они не будут работать с электрикой в ​​автомобилях, караванах или трансформаторах постоянного тока!

• Является ли объект или устройство, которое вы тестируете, бронированным или защищенным?
  Если это так, то тестер напряжения не будет работать, так как электрическое поле, которое обнаруживает вольт-джойстик, не может выйти за пределы брони или экрана, чтобы активировать вольт-джойстик.

---

Есть ли что-нибудь вокруг тестируемого объекта, что могло бы повлиять на ваши результаты?

• Объект погребен или под водой?
  Опять же, земля и вода будут защищать электрическое поле, поэтому убедитесь, что вы нашли незащищенную чистую часть для проверки, не касайтесь воды и не проверяйте через воду и считайте, что это безопасно! Вольтметр не выдаст результат теста.

• Проверяемый объект висит свободно, у стены или пола?
  На величину электрического поля можно повлиять путем его расположения.Электрическое поле, излучаемое свободно висящим кабелем, будет сильнее, чем это было бы для кабеля у стены или пола. Таким образом, ручка тестера напряжения обнаружит издалека, свободно ли висит кабель.

• Вы тестируете что-то, что заключено в металлический корпус или короб?
  Volt Stick определит наличие напряжения на корпусе, но не через корпус, вам нужно будет открыть его, чтобы проверить, что внутри.

• Вы пытаетесь проверить кабели через пластиковый кабель?
  Опять же, это будет зависеть от того, насколько далеко токоведущий провод находится от датчика вольтметра и достаточно ли он чувствителен для обнаружения электрического поля, поэтому лучше открыть кабельный канал, чтобы приблизиться.

---

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать ложные показания в реальном времени?

• Вы находитесь рядом с воздушными проводами высокого напряжения?
  Сильное электрическое поле от высоковольтных воздушных линий может быть обнаружено с помощью вольтметра и заставит объект, который вы тестируете, выглядеть живым, когда это не так.

• Вы стоите рядом с электрическим кабелем или, возможно, над скрытыми кабелями под полом?
  Опять же, если объект, который вы тестируете, имеет путь к земле, то поле от ближайшего электрического кабеля может быть обнаружено вашим Volt Stick и создать впечатление, что объект, который вы тестируете, находится под напряжением, хотя это может быть не так. Если это произойдет, отойдите от предполагаемой помехи и снова проверьте свой объект и посмотрите, изменятся ли результаты.

• Вы работаете рядом с люминесцентным освещением?
  Флуоресцентные лампы могут излучать большое электрическое поле, которое может быть обнаружено вашим тестером напряжения, что может создать впечатление, будто объект, который вы тестируете, находится под напряжением; если это безопасно, выключите свет и повторите попытку.

---

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать вам ложноотрицательный результат?

• Вы тестируете устройство или кабель, на которое может повлиять таймер или удаленный датчик?
  . .. например, бойлер или сигнальная лампа. Важно знать, что контролирует мощность того, что вы тестируете. Можно что-то проверить, и бесконтактный тестер напряжения сообщит вам, что место / устройство безопасно, а затем дистанционный переключатель включает питание, и устройство становится живым без вашего ведома!

• Вы работаете с нуля?
  Вольт-палочки работают по принципу емкостной связи, и вы являетесь частью этой емкостной цепи.Поэтому, если вы находитесь слишком далеко от земли / земли, то емкостная цепь разрывается, и вольтметр не будет работать.

---

Вы используете правильную модель Volt Stick?

• Напряжение какого размера вы ожидаете найти? 12В, 230В, 1000В?
  Чем больше присутствует напряжение, тем больше будет электрическое поле вокруг объекта, который вы тестируете, и поэтому Volt Stick будет обнаруживать его издалека. И наоборот, небольшое напряжение даст только небольшое электрическое поле, поэтому вам нужно будет подойти ближе, чтобы его обнаружить.
  Для более высоких напряжений вам понадобится чувствительный стержень напряжения , меньше , а для меньшего напряжения вам понадобится чувствительный стержень , больше . Поэтому важно знать чувствительность вашего Volt Stick и использовать подходящий для работы.

• Вы тестируете многоядерные кабели?
  В многожильном кабеле токоведущий провод может находиться с любой стороны кабеля, а используемый вами тестер напряжения может быть недостаточно чувствительным, чтобы обнаружить его, если он находится с другой стороны! Поэтому важно всегда проверять кабель по всей окружности.

• Вы тестируете одноядерные кабели?
  Если ваш одножильный кабель находится отдельно, и поблизости нет других кабелей, то это должно быть относительно легко проверить. Просто переместите наконечник или антенну детектора напряжения рядом с кабелем, и он загорится, если присутствует напряжение переменного тока.
  Однако, если у вас есть связка одножильных кабелей, и их невозможно разделить, может быть трудно определить, какой кабель дает индикацию под напряжением.
  Это еще один пример наличия правильного инструмента для правильной работы! Наши Volt Stick Pro модели имеют специально разработанный наконечник / антенну, поэтому вы можете выбирать и тестировать отдельные одножильные кабели, экранируя их от электрических полей соседних кабелей.

• Вы проверяете электрические розетки или розетки?
  Как и в случае с многожильными кабелями, важно подумать о том, где токоведущий провод находится за розеткой и может ли датчик вашего тестера напряжения дотянуться до него.Лучше всего использовать вольтметр с наконечником / антенной, который будет помещаться в розетку, чтобы он находился как можно ближе к проводникам.

• Вы проверяете металлический шкаф или корпус, чтобы убедиться, что их можно открыть?
  Напряжение выше 50 В может быть фатальным, поэтому убедитесь, что вы используете вольтметр, который может обнаруживать напряжение от 50 В.

Еще одна вещь, которую следует учитывать, — это то, как вы держите наконечник / антенну на тестируемом объекте.
В зависимости от конструкции вольтметра, некоторые наконечники / антенны будут более чувствительными, если их держать боком, поскольку они подвергают большую часть антенны воздействию электрического поля.

Рассмотрев все вышеизложенное, вы должны быть уверены, что используете свой Volt Stick Tester и понимаете результаты, которые он дает; Надеюсь, мы рассмотрели большинство вещей, которые могут повлиять на результаты.

---

Процедура испытания напряжения

• Перед тем как начать, проверьте свой Volt Stick на известном живом месте, желательно в районе, который вы собираетесь тестировать.Если у вашего Volt Stick есть звуковой индикатор, и он не звучит, возможно, батареи нуждаются в замене.
• Поднесите вольтметр ближе к объекту, который нужно проверить, и будьте осторожны, чтобы не прикасаться к каким-либо открытым металлическим предметам рукой или любой другой частью тела.
• Если присутствует напряжение переменного тока, то кончик вольт-джойстика загорится, и, если вольт-джойстик имеет звуковой индикатор, он будет звучать.
• Завершив тестирование, проверьте свой Volt Stick еще раз на заведомо живом, чтобы убедиться, что он все еще работает правильно.
• Помните, что если Volt Stick не дает ожидаемого результата, проверьте условия выше. Если он указывает на действующее напряжение, Volt Stick обнаружит близлежащее электрическое поле, даже если это может быть неочевидно.
• Сколько раз мы слышим, как клиенты жалуются на то, что их Volt Stick не работает, только для того, чтобы обнаружить, что они используют его неправильно, наиболее распространенной ошибкой является не тестирование всей окружности многожильного кабеля!

---

---

Компания Volt Stick, разработавшая бесконтактный тестер напряжения, предлагает самый широкий спектр моделей тестеров напряжения на рынке. НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ВЫБРАТЬ ПОЛНЫЙ АССОРТИМЕНТ
Volt Stick, доступный в различных диапазонах напряжения, с допуском ATEX или без него, а также с выбором формы наконечника / антенны для различных применений, предлагает подходящий продукт для обеспечения безопасной работы на месте.

Нужен еще совет?

Свяжитесь с командой Volt Stick сегодня.

Обнаружение напряжения через панель Подходит для NFPA 70E и CSA Z462

• 7 октября 2010 г.
• Grace Engineered Products, Inc.
• Новости

Сводка

Филип Аллен, Grace Engineered Products
Детектор напряжения через панель — это устройство безопасности или просто еще одна электрическая штуковина? Ответ — оба.

Филип Аллен, Grace Engineered Products Электробезопасность на рабочем месте нашла свое отражение во всех аспектах нашего электрического мира.Производители с нетерпением ждут изменений дизайна в мире электротехники. Производители с нетерпением ждут изменений конструкции электрооборудования, более совместимых со стандартами NFPA70E / CSA Z462. Отделам технического обслуживания необходимо поддерживать оборудование в рабочем состоянии, поэтому они ищут более разумные, безопасные и производительные способы сделать это. Среди этих стремительных изменений и роста уровня электробезопасности обнаружение сквозного напряжения каждый раз поднимается на вершину. Вот почему: Защита персонала от воздействия электрического тока является основой электробезопасности.Что еще более важно, электробезопасность требует точного ответа на вопрос «Есть ли напряжение?» Детекторы напряжения через панель имеют большое значение для предоставления самого первого ответа на этот чрезвычайно важный вопрос, в то время как вольтметр предоставляет персоналу второй, избыточный ответ. Датчики напряжения также обеспечивают видимость напряжения снаружи корпуса, не подвергая персонал опасности. Удивительно, но те, кто используют детектор напряжения через панель на своем оборудовании, обнаружили, что эта концепция в подавляющем большинстве поддерживается специалистами по обслуживанию на всех уровнях.«Супервизия видит ценность использования панельных детекторов напряжения. Я считаю, что ваш процесс устранения воздействия гораздо более достижим, чем изменение культуры», — говорит Майк Мерфи, старший тренер NECA-IBEW. Принципы создания электрически безопасных условий труда можно найти в NFPA 70E 120.1. На диаграмме 1 показано, как каждый из этих принципов находит применение в различных характеристиках и функциях индикатора VoltageVision и портала ChekVolt. Детектор напряжения через панель — это устройство безопасности или просто еще одна электрическая штуковина? Ответ — оба.Эти перечисленные ниже принципы показывают нам, как эти простые устройства становятся эффективными инструментами безопасности для снижения риска для рабочих. Обучение и письменные процедуры блокировки блокировки (LOTO): Детектор сквозного напряжения, используемый в программе безопасности, должен быть записан в процедуру LOTO [NFPA 70E 120. (C) (2)]. Сотрудники должны быть обучены использованию детекторов напряжения [NFPA 70E 110.6 (D) (4) (e)]. Повышение производительности и безопасности с помощью механического оборудования LOTO: Рабочие, выполняющие механические процедуры LOTO (работа без контакта с проводниками или частями цепи), должны изолировать электрическую энергию.Установленные снаружи детекторы напряжения служат средством проверки напряжения внутри электрической панели. Без этих устройств механику, выполняющему механический LOTO, пришлось бы работать в тандеме с электриком, использующим вольтметр для физической проверки напряжения внутри электрической панели. В этом случае электрик находится под напряжением. С помощью датчиков напряжения через дверцу механик может в одиночку проверить наличие нулевой электроэнергии без какого-либо воздействия напряжения. Пониженное воздействие напряжения и риск возникновения дуги: Напряжение — это общий знаменатель при поражении электрическим током или вспышке дуги.Отсутствие напряжения означает отсутствие аварии или вспышки дуги. Электрики, выполняющие электрический LOTO с установленным детектором напряжения через панель, снижают риск, поскольку они могут предварительно проверить состояние внутреннего напряжения, не открывая корпус. Затем они открывают панель, чтобы воспроизвести показание нулевой энергии с помощью вольтметра согласно NFPA 70e 120.1 (5). Из-за меньшего риска воздействия напряжения некоторые сделают вывод, что после открытия панели потребность в средствах индивидуальной защиты (СИЗ) также уменьшается.Согласны ли вы с этим или нет, детекторы напряжения — это недорогой инструмент проверки напряжения с резервированием, который снижает риск возникновения дуги, повышает безопасность и повышает производительность при установленной стоимости в 150 долларов. Использование вольтметров для проверки напряжения на входящих разъединителях под напряжением создает возможность возникновения дуги. Панели с высокой падающей энергией (Категория 3 и 4) еще больше усиливают эту опасность. Безопасность — естественный побочный продукт, когда датчики напряжения предварительно проверяют напряжение, прежде чем электрик выполнит свою проверку вольтметром. Детектор накопленной энергии: NFPA 70E распознает опасность наведенных напряжений или накопленной электрической энергии [NFPA 70e 120.1 (6)]. Поскольку накопленная энергия отображается как напряжение переменного или постоянного тока, индикатор напряжения предупреждает персонал о ее присутствии. Разъединитель с видимыми лезвиями: Для разъединителей или автоматических выключателей без видимых лезвий датчик напряжения может подтвердить, что лезвия полностью разомкнуты. «По возможности, визуально убедитесь, что все лезвия …полностью открыты »[NFPA 70e 120.1 (3)]. Как электрическая штуковина, эти дополнительные преимущества создают еще большую ценность для пользователей. Постоянное устройство: В отличие от вольтметра, детектор напряжения является постоянной частью электрической системы. Индикатор напряжения может постоянно проверять напряжение между каждой фазой и землей, тем самым создавая более безопасную среду для обслуживающего персонала. Индикатор напряжения не требует обслуживания, поскольку он получает питание от сетевого напряжения, а не от батарей.Детекторы постоянного напряжения менее подвержены повреждениям, поскольку они не могут выпасть из ремня для инструментов, как вольтметр. Индикатор состояния предохранителя и питания: Согласно NFPA 70E, проверка предохранителей или проверка питания системы требует, чтобы рабочие носили надлежащее защитное снаряжение в дополнение к выполнению процедуры LOTO. Наличие предохранителя и информации о состоянии питания с индикатором напряжения на внешней стороне электрического шкафа доказало, что устраняет причины для доступа рабочих к шкафу. Этикетки для каждого источника напряжения: Подключив датчики напряжения к каждому источнику напряжения внутри корпуса, электрик сразу же узнает расположение и количество источников напряжения, питающих корпус. Те, кто работает в сфере автоматизации, нуждаются в электробезопасности, а NFPA 70E и CSA Z462 имеют большое значение для обеспечения безопасной рабочей среды. Прежде чем проводить сквозную проверку напряжения, компаниям приходилось жертвовать производительностью ради электробезопасности. Теперь, установив датчики напряжения, сотрудники, работающие на машинах, могут делать это с уверенностью.Изменения в конструкции оборудуют эти машины надежными устройствами, совместимыми с NFPA 70E и CSA Z462, а устранение воздействия опасного напряжения доказывает, что является ведущей силой в изменении культуры. Об авторе: Филип Аллен — президент компании Grace Engineered Products. Grace Engineered Products — ведущий разработчик устройств электробезопасности для проходных дверей и поставляет продукцию по всему миру, включая Азию, Австралию, Европу, Северную и Южную Америку.GracePort, их торговая марка портов для ПЛК, произвела революцию в индустрии автоматизации, позволив клиентам настраивать свой порт в соответствии со своими конкретными потребностями. Grace Engineered Products — это частная компания, расположенная в Давенпорте, штат Айова.

Узнать больше

---

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше отличных статей..

Подписаться

---

Пассивные индикаторы напряжения VisiVolt — Аппарат

VisiVolt ™ — пассивный индикатор напряжения — это монтируемый на шину индикатор наличия напряжения, разработанный для использования в наружных и внутренних системах, 3-36 кВ.

VisiVolt ™ можно легко и постоянно устанавливать на сборные шины и неизолированные или изолированные металлические проводники в системах среднего напряжения. VisiVolt ™ указывает на наличие напряжения, отображая на ЖК-дисплее большую, хорошо видимую стрелку в виде молнии.

Кожух из силиконового эластомера VisiVolt ™ обеспечивает работу на открытом воздухе, а его флуоресцентный оранжевый цвет обеспечивает хорошую видимость среди других элементов системы.

Номинальное напряжение (Un)	кВ	3,0 — 6,0 * 6,0 — 15,0	13.8 — 36,0
Максимальное напряжение	кВ	3,6 — 17,5 **	17,5 — 40,5 **
* — На неизолированных (неизолированных) проводниках круглого сечения и на стержни шириной до 30 мм ** — В зависимости от расстояния между полюсами (см. рекомендуемые минимальные зазоры)

Основные характеристики продукта:

• Применимо к любой неэкранированной системе среднего напряжения
• Информация при наличии напряжения постоянно
• Экономичное решение
• Не требует обслуживания; пассивное устройство — источник питания не требуется
• Может быть установлен в любой неэкранированной системе среднего напряжения: на сборных шинах, проводниках (неэкранированных, неизолированных или изолированных любого типичного диаметра или сечения)

Соответствие стандартам:
Порог индикации наличия напряжения ниже 45% от номинального трехфазного напряжения системы соответствует стандартам IEC 61243-5 и IEC 61958
— выдерживаемые напряжения и токи короткого замыкания соответствуют IEC 60694
— сопротивление проникновению влаги проверено в соответствии с IEC 60099-4

Почему ABB?

• всемирно признанный бренд
• глобальная сеть сервисных центров для поддержки клиентов
• непрерывное развитие для удовлетворения меняющихся потребностей клиентов

Индикация напряжения — Martindale Electric

На главную / Безопасная изоляция и индикация напряжения / Индикация напряжения

Отображение результатов 1–16 из 21

• Martindale VI-15000 Индикатор напряжения

  • Индикатор постоянного / переменного напряжения с питанием от источника питания, батарейки не требуются
  • Расширенный диапазон напряжения до 1000 В с яркой светодиодной индикацией
  • Категория безопасности CAT IV 1000 В
  • GS38 и BS EN61243-3 в соответствии с
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Индикация полярности

• Martindale VI-13800 Индикатор напряжения

  • Индикатор напряжения промышленного стандарта
  • Заменяет VI13700
  • Диапазон напряжения до 600 В
  • GS38 и BS EN61243-3 в соответствии с
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Яркие светодиоды
  • Индикация полярности

• Martindale VIPD150 Индикатор напряжения VI-15000 и испытательное устройство

  • Индикатор постоянного / переменного напряжения, испытательный блок и комбинированный кейс для переноски
  • Расширенный диапазон напряжения до 1000 В с яркой светодиодной индикацией
  • Категория безопасности CAT IV 1000 В
  • GS38 и BS EN61243-3: 2010 соответствует
  • Включает испытательное устройство на 700 В
  • Соответствует требованиям по охране труда и технике безопасности для безопасной работы

• Martindale VIPD138 Индикатор напряжения VI-13800 (без предохранителя) и испытательное устройство

  • Комплект без предохранителя в соответствии с BS EN61243-3 2010
  • 50–600 В переменного / постоянного тока
  • Индикация полярности и напряжения от 12 В
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Яркая светодиодная индикация
  • Соответствует GS38
  • Устройство проверки 440 В переменного тока

• Martindale VIPDLOK150 Индикатор напряжения, устройство проверки и комплект блокировки

  Полное решение для безопасной изоляции, устройство проверки соответствия индикатора напряжения безопасности с комплектом блокировки MCB для установок до 1000 В.

• Martindale VIPDLOK138 Индикатор напряжения, устройство проверки и комплект блокировки

  Полное решение для безопасной изоляции, индикатор напряжения безопасности, соответствующее устройство проверки с комплектом блокировки mcb для установок до 600 В.

• Martindale VIPDLOKPRO138 Индикатор напряжения, проверочное устройство и набор PRO Lock

  Наиболее полное решение для безопасной изоляции, включая индикатор безопасного напряжения, соответствующее проверочное устройство и окончательный набор PRO-блокировки для установок до 600 В.

• Martindale VIPDLOKPRO150 Индикатор напряжения, испытательное устройство и комплект PRO-замка

  Наиболее полное решение для безопасной изоляции, включая индикатор безопасного напряжения, соответствующее тестирующее устройство с окончательным комплектом PRO-замка для всех категорий установок. Класс безопасности 1000 В CAT IV.

• Drummond MTL10 Test Lamp

  • Четыре полосы подсветки, 50, 100, 200 и 400 В
  • Датчики GS38, полностью соответствующие требованиям
  • Прямоугольный наконечник зонда также входит в комплект
  • Угол обзора 360 °
  • Категория безопасности CAT IV 600 В

• Drummond MTL15 Test Lamp

  • Четыре полосы подсветки до 690 В
  • CAT IV 1000V Класс безопасности
  • Прямоугольные и прямые зонды, соответствующие стандарту GS38
  • Высокоинтенсивная светодиодная индикация с длительным сроком службы
  • Угол обзора 360 °

• Drummond MTL20 Test Lamp

  • Четыре полосы подсветки, 50, 100, 200 и 400 В
  • Две тестовые кнопки устраняют фантомное напряжение
  • Датчики GS38, полностью соответствующие требованиям
  • Прямоугольный наконечник зонда также входит в комплект
  • Угол обзора 360 °
  • Категория безопасности CAT IV 600 В

• Испытательная лампа Drummond MTL10PD и испытательное устройство

  Этот удобный комплект содержит испытательную лампу Drummond MTL10 и испытательное устройство PD440 440 В в комбинированном футляре для переноски. Контрольное устройство можно использовать для проверки работы контрольной лампы
.

• Испытательная лампа Drummond MTL15PD и испытательное устройство

  Этот удобный комплект содержит испытательную лампу Drummond MTL15 и испытательное устройство PD690 700V в комбинированном футляре для переноски. Контрольное устройство можно использовать для проверки работы контрольной лампы в соответствии с Правилами работы с электричеством.

• Испытательная лампа Drummond MTL20PD и испытательное устройство

  Этот удобный комплект содержит испытательную лампу Drummond MTL20 и испытательное устройство PD440 440 В в комбинированном футляре для переноски.Контрольное устройство можно использовать для проверки работы контрольной лампы.

• Martindale VT25 Индикатор напряжения

  • 12 — 690 В переменного / постоянного тока
  • Однополюсный фазный тест 90-690 В
  • Проверка чередования фаз 100-690В
  • Continuity — оптическая и акустическая индикация
  • Автоотключение
  • Белый светодиодный фонарь

• Martindale VT28 Индикатор напряжения

  • 12 — 690 В переменного / постоянного тока
  • Светодиодный и ЖК-дисплей напряжения
  • Однополюсный фазный тест 90 — 690 В
  • Проверка чередования фаз 100 — 690 В
  • Continuity — оптическая и акустическая индикация
  • Автоотключение
  • Белый светодиодный фонарь

HD Electric DVI-100 индикатор напряжения

HD Electric DVI-100 индикатор напряжения

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Специальная цена $ 865,71 Обычная цена 1 055,74 долл. США

Номер детали Mitchell

HDJ-DVI-100

В наличии

Обычно в наличии, звоните, если срочно

Краткий обзор

Цифровые индикаторы напряжения серии DVI-100 представляют собой одноточечные приборы, предназначенные для считывания напряжения на проводе до 99 кВ между фазой и землей. Большой светодиодный индикатор легко читается на конце длинной ручки для нагрева и может использоваться на воздушных линиях или в подземных применениях с подземным вводом зонда, который продается отдельно.

DVI издает звуковой сигнал при обнаружении напряжения выше 100 В переменного тока. Они очень просты в использовании, поскольку здесь нет переключателей диапазонов или настроек, которые необходимо выполнить, просто коснитесь проводника и прочитайте дисплей.

DVI-100 разработан для использования в распределительных сетях, как воздушных, так и подземных, а также в системах передачи до 161 кВ. DVI-100 показывает напряжение от 0,1 кВ до 99 кВ и имеет автоматический выбор диапазона. Напряжение отображается на большом 2,25-дюймовом светодиодном дисплее с двухзначным отображением. Кроме того, звуковой сигнал предупреждает пользователя о наличии напряжения выше 100 В переменного тока. DVI автоматически отключается и выключается через 3-4 минуты бездействия.

2-дюймовый зонд с подвесным крючком (HP-DVI-2) входит в комплект поставки DVI-100.Использование горячей ручки требуется для всех надземных и подземных применений.

ОСОБЕННОСТИ

• Для использования в системе напряжением до 161 кВ
• Переключатель диапазонов или настройки не требуются
• Большой светодиодный дисплей показывает уровень линейного напряжения
• Дисплей легко читается в ярких и темных условиях
• Считывание напряжения позволяет пользователю различать номинальный и индуцированный уровни напряжения
• Звуковая индикация при обнаружении напряжения
• Встроенный универсальный шлиц для стандартной насадки для горячей ручки
• Автоматическое отключение с функцией низкого заряда батареи
• Встроенное самотестирование для проверки правильности работы
• Питание от сменной литиевой или щелочной батареи 9 В
• Переключатель диапазонов или настройки не требуются
• Компактный, прочный и легкий корпус из поликарбоната

Дополнительная информация

Продукт включает	Указывает на напряжение до 99 кВ, включает (1) верхний крюковой зонд HP-DVI-2 и прочный пластиковый корпус CS-DVI
Технические характеристики	Номера моделей: DVI-100 или DVI-100T Диапазон рабочего напряжения: 0-99 кВ фаза-земля, автоматический выбор диапазона Рабочая частота: 60 Гц (доступно 50 Гц) Диапазон рабочих температур: от -40 ° F до + 120 ° F (от -40 ° C до + 49 ° C) Размеры: Корпус: 4. 25 дюймов в x 7 дюймов в длину x 4,5 дюйма в глубину (11 см x 18 см x 11 см) Верхний зонд HP-DVI-2: 8 дюймов L (20 см) Вес: 1,37 фунта (0,62 кг) с малым верхним зондом Высота светодиода: 2,25 дюйма (6 см) Точность: Типичная точность воздушной линии в компактной воздушной трехфазной конфигурации +/- 10%, другие приложения до +/- 25% Источник питания: Сменная на месте литиевая или щелочная батарея 9 В Срок службы батареи: Около 100 показаний с щелочной батареей 9 В
Производитель	HD Электрический
MPN	DVI-100
Каталожный номер Mitchell	WBDVI100, 9UDVI100, 8UDVI100, 7UDVI100,

Другие продукты из этой линейки

-18% -18%

Лучший бесконтактный тестер напряжения

Наш выбор

Klein NCVT-3

Klein обнаруживает стандартное и низкое напряжение и оснащен удобным фонариком — приятный штрих для инструмента, который может понадобиться, когда свет погас. .

Варианты покупки

* На момент публикации цена составляла 24 доллара.

Изучив тему, поговорив с электриком и потратив часы на тестирование семи ведущих моделей, мы рекомендуем Klein NCVT-3. NCVT-3 имеет очень интуитивно понятный индикатор, красивую кнопку включения / выключения и встроенный светодиод, который работает как маленький фонарик. Это отличная функция, поскольку при проверке напряжения на проводах свет может работать не слишком хорошо. Он также совместим с защищенными от взлома розетками, что теперь требуется по кодексу.NCVT-3 имеет индикатор срока службы батареи и прочный корпус, который защищает его чувствительную электронику от падения с высоты до 6,5 футов.

Прежде всего, NCVT-3 очень прост в использовании. Это двухдиапазонный блок, поэтому он может определять стандартное напряжение (розетки, обычная проводка), а также низкое напряжение (дверные звонки, термостаты, проводка для полива). Большинство тестеров обнаруживают только стандартное напряжение. В отличие от большинства других моделей с двумя диапазонами, он переключается между диапазонами автоматически, без использования суетливой ручки чувствительности.Светодиодная гистограмма сбоку от инструмента показывает, с каким напряжением вы имеете дело. При обнаружении низкого напряжения загораются два нижних оранжевых индикатора, а при стандартном напряжении загорается один или несколько из трех верхних красных индикаторов. Многие компании продают отдельные детекторы высокого и низкого напряжения, но для неспециалистов имеет смысл объединить их в один инструмент, особенно если он работает так же легко, как Klein.

В моем собственном подвале провода прикреплены скобами к потолку над люминесцентными лампами, поэтому даже при включенном свете сложно работать с проводами.Из двух моделей со встроенным фонариком NCVT-3 — единственная, которая может работать независимо от функции тестирования, что действительно приятно.

Светодиодный фонарик — изюминка НЦВТ-3. В моем собственном подвале провода прикреплены скобами к потолку над люминесцентными лампами , поэтому даже при включенном свете работать с проводами сложно. Из двух моделей со встроенным фонариком NCVT-3 — единственная, которая может работать независимо от функции тестирования, что действительно приятно.Когда тестер активирован, раздается серия звуковых сигналов и мигающих огней, и приятно иметь возможность обойти это, если вы просто пытаетесь использовать фонарик. Наш занявший второе место детектор напряжения Milwaukee 2203-20 со светодиодной подсветкой также имеет функцию фонарика, но он включается только тогда, когда тестер активирован, поэтому, несмотря ни на что, вы должны слушать звуковые сигналы, и нет возможности выключите фонарик, даже если вы работаете в хорошо освещенном помещении. Светодиод NCVT-3 также ярче, чем Milwaukee.

Фонарик на Klein NCVT-3 (справа) намного ярче, чем на Milwaukee 2203-20 (слева). Его также можно включать и выключать независимо от детектора напряжения.

NCVT-3 на ощупь очень прочный. По словам производителя, он может выдержать падение с высоты 6,5 футов, поэтому, если вы заболеете водянкой, эта модель даст вам шанс выжить. Кроме того, все кнопки герметичны, а крышка батарейного отсека уплотнена, поэтому NCVT-3 может выдержать небольшой дождь и сырость.У Кляйна есть видео с инструментом, на котором он выглядит так, как будто он находится под непрерывно капающим краном.

Когда мы спросили электрика Марка Тирни, есть ли производители, которые он порекомендовал бы домовладельцу, он сказал нам, что «самый надежный — это Klein». Ему также нравятся модели, которые поставляются со светодиодами, и говорит, что для домовладельца «они получат две замечательные функции в одном инструменте».

Что касается времени автономной работы, Кляйн говорит, что две батареи AAA обеспечат 15 часов непрерывного использования тестера и шесть часов непрерывного использования фонарика.Этого достаточно для случайного пользователя, и, как мы уже говорили, приятно, что есть индикатор заряда батареи, чтобы вы знали, когда он становится низким.

И мы не единственные, кому нравится NCVT-3. Клинт ДеБоер, пишущий в ProToolReviews, говорит, что этот инструмент «настолько прост, насколько это возможно, если вы хотя бы время от времени выполняете электромонтажные работы». Он завершает свой обзор словами: «Это хорошо продуманный инструмент, который делает то, что должен, и делает это хорошо. Возьми одну. Вы не пожалеете.”

NCVT-3 также получает в целом положительные отзывы владельцев на Amazon и Home Depot. Большинство негативных отзывов на Amazon исходят от людей, которым нравится этот инструмент, но которые разочарованы тем, что его нельзя вставить в розетку. Как мы описали выше, это не проблема, потому что он все еще может обнаруживать ток, отображая его только как низкое напряжение (и делая его совместимым с требуемыми кодом розетками с защитой от несанкционированного доступа). Чтобы действительно подтвердить стандартное напряжение на розетке, достаточно просто отвинтить крышку и поместить наконечник инструмента сбоку от розетки, где находятся провода.
