Водопроводный редуктор давления: 3 вида редуктора давления воды. В каких случаях он нужен?

Содержание

для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Стабильная температура воды в душеСтабильная температура воды в душе

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

Редукторы давления воды в подвалеРедукторы давления воды в подвале

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

  • или централизованной системы перемещается с определенным стабильным давлением;
  • по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
  • вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
  • сечение клапана автоматически уменьшается, вслед за этим снижается давление;
  • к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор давления в санузле
Редуктор давления в санузле

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

  • поршневые;
  • мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

Поршневые редукторы

. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Поршневый редуктор давленияПоршневый редуктор давления

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Мембранный редуктор давленияМембранный редуктор давления

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

  1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
  2. Отключаем воду в стояках, заранее оповестив соседей.
  3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
  4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
  5. Герметизируем места соединения.
  6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
  7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Схема монтажа редуктора давления
Схема монтажа редуктора давления

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Регулировка редуктора давления отверткой
Регулировка редуктора давления отверткой

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

как отрегулировать и настроить в системе водоснабжения квартиры

Регулировка — что это такое?

Регулировка редуктора давления воды – это настройка прибора на поддержание напора после него на заданном уровне.

Напор воды на выходе регулируется клапаном, который нагружен пружиной.

Увеличение или уменьшение сжатия пружины позволяет изменять напор в большую или меньшую сторону.

Заводские настройки

Заводская настройка большинства моделей редукторов выполнена на 3,0 бара. У некоторых производителей настройка на 2,0 бара. Например, у VALTEC для регулятора 1/2″ диаметром. При этом, все производители исходят из того, что входное давление находится в стандартных пределах 5,0 – 6,0 бар.

Комфортным считается напор от 1,0 до 2,5 бар.

Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар.  Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Кстати, именно эта величина, разница между входным и выходным давлением воды, и есть фактическая величина настройки нагрузки пружины на клапан.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

  • потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
  • верхние этажи высоких зданий, давление низкое;
  • нижние этажи высоких зданий, давление будет высоким;
  • не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Регулировка может потребоваться не один раз, на протяжении длительного пользования водой.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Как настроить регулятор своими руками?

Принцип действия приборов одинаковый, но регуляторы разные по устройству конструкции.

В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.

Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.

Подготовка

В зависимости от конструкции регулировочного винта, могут понадобиться:

  • шестигранник на 4 или 6 мм;
  • стандартная отвертка с плоской широкой лопаткой;
  • спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.

Настройка регулятора производится при минимально возможном расходе воды через один водоразборный кран.

Настройка

Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:

  • перекрыть все краны на внутреннем водопроводе;
  • установить манометр на редуктор или присоединить к внутреннему водопроводу;
  • приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
  • визуально определить давление в водопроводе по манометру, до начала регулировки;
  • снять пробку с отверстия в корпусе, где установлен регулировочный винт;
  • вставить инструмент в винт, подходящий по конфигурации;
  • для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
  • для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
  • произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
  • при необходимости скорректировать настройку;
  • закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.

У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.

Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.

Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.

Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.

Последствия отсутствия регулировки

Если регулировку не производить, никаких опасных, с технической стороны, последствий не наступит. Однако пользоваться водой из крана или смесителя, при избыточно высоком, или наоборот, очень слабом напоре, весьма не удобно.

Заключение

Регулировка давления воды после редуктора — очень простая процедура, которую легко выполнит каждый пользователь. Не стоит лишать себя комфорта в пользовании водой из крана.

Редуктор давления воды: принцип действия, устройство и правила монтажа

Задумывая установку новой или реконструкцию старой системы водоснабжения в своей квартире или загородном доме, мы, обычно, планируем размещение основных приборов и конструктивных элементов, таких как:

  • ванна, джакузи, душевая кабина, раковина, мойка, унитаз;
  • проточный или накопительный водонагреватель;
  • фильтры очистки воды;
  • стиральная и посудомоечная машина;
  • система отопления, или система теплых полов.

Многие из них, имея немалую цену, характеризуются достаточно строгими условиями эксплуатации, нарушение которых значительно сокращает срок их службы. Одной из основных характеристик этих условий является предельный уровень давления воды в системе. Так, например, водонагреватели снабжены аварийными клапанами давления, которые просто стравливают избыток воды наружу, а повышение давления в системе водопровода, как правило, происходит в ночные часы и, можно только представить картину, которую увидят в таких случаях хозяева квартиры утром и что услышат они от соседей. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию.

Редуктор давления водыРедуктор давления воды

И это касается большинства приборов, используемых в системе водоснабжения. Избежать подобных аварийных ситуаций и связанных с ними значительных непредвиденных расходов может помочь небольшой прибор, называемый редуктором давления воды.

Описание редуктора давления воды

Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня. Принцип действия редуктора основан на автоматической компенсации предельного входного давления с помощью пружины или мембраны. При этом давление воды на выходе остается постоянным, предохраняя внутренние трубопроводы и сети от избыточных нагрузок или гидроударов, особенно часто возникающих в частных домах при питании водопроводной системы от насоса. Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления.

Принцип действия редуктора давления воды

По принципу действия редукторы давления воды делятся на

  • динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
  • статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки давления они подразделяются на редукторы, действующие:

  • «до себя», закрытые при отсутствии давления и открывающиеся при увеличении давления воды на входе регулятора, ограничивая его предельный уровень;
  • «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство редуктора давления воды

По своей конструкции редукторы давления воды делятся на три основных типа:

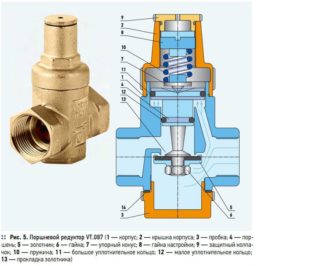

Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Установленный редуктор давления водыУстановленный редуктор давления воды

Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана. Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения. Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Характеристики редуктора давления воды

Основными характеристиками редуктора являются:

  • Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89;
  • Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84;
  • Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки;
  • Диапазон регулируемых давлений редуктора;
  • Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур;

Монтаж редуктора давления воды. Правила установки

Редукторы давления воды устанавливаются манометром вверх в месте подключения водопроводной системы к магистральному трубопроводу или стояку, желательно на горизонтальном участке отвода сразу за водомерным счетчиком. Кроме того, желательно предусмотреть установку фильтра грубой очистки до редуктора, если он уже не был установлен на входе водопроводной системы. Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Регулировка и настройка рабочего давления в системе должна устанавливаться при нулевом расходе воды.



После редуктора необходимо предусмотреть прямой участок трубы длиной не менее пяти рабочих диаметров. Имея необходимые навыки сантехнических работ, можно установить прибор самостоятельно, однако, для гарантии и качества их выполнения лучше доверить эту работу квалифицированному мастеру-сантехнику.

Редуктор или регулятор давления воды в системе водоснабжения для дома и квартиры — RMNT

Централизованные системы водоснабжения редко блещут образцовыми рабочими параметрами и стабильностью работы. Гидравлические удары, скачки давления или просто необходимость его ограничения до приемлемых значений — вот основные показания для установки редуктора или регулятора давления.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Использование в обвязке насосной станции

Обычно при питании системы водоснабжения автономной насосной станцией установка редуктора не требуется. Считается, что регулятор давления из группы автоматики насоса поддерживает работу системы в пределах установленных параметров, не допуская критических перепадов и бросков. Однако, как и в любом правиле, здесь имеются исключения.

Некоторые скважинные насосы могут в процессе работы провоцировать резкие скачки давления. Происходит так от того, что между открытием водоразбора, срабатыванием реле включения и выходом на полную мощность имеется некоторая задержка во времени. При этом на конечном участке системы давление резко снижается, а вблизи источника наоборот наблюдается его рост. Вследствие этого образуется фронт своего рода ударной волны, который следует от начальной до конечной точки системы. Учитывая тот факт, что в общем случае водопровод не рассчитан на динамическое изменение основных параметров, подобные процессы не могут сказываться благоприятно на долговечности оборудования.

Другой частный случай — работа насоса без гидроаккумулятора под контролем электронного регулятора давления. Такой принцип действия наиболее характерен для систем, включающих накопительные нагреватели. Воздушный карман в верхней части ёмкости выступает в роли демпфера, однако полноценной заменой гидроаккумулятору бойлер назвать нельзя. Избежать постоянных скачков давления при включении станции и в процессе работы можно путём установки редуктора давления сразу после обратного клапана насоса, тем самым уберегая остальные компоненты системы от разрушительного действия гидроударов.

Наконец, к системе водоснабжения частного дома может, так же как и в квартире, подключаться широкий спектр оборудования и техники с различными требованиями к давлению в водопроводе. Даже если насосная станция сконфигурирована правильно, с выравниванием давления в разных ветках системы можно справиться только путём установки нескольких редукторов давления с соответствующей настройкой давления на выходе.

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Настройка контура ГВС

Если сравнить давление в патрубках для подключения смесителя, на выходе горячей воды оно всегда будет ниже. При этом нет разницы в том, осуществляется ли подача ГВС централизованно, либо же нагревательный прибор является частью локальной системы водоподготовки. В обоих случаях сеть ГВС имеет дополнительный узел, за счёт чего её гидродинамическое сопротивление выше, соответственно и падение давления больше. Из-за этой разницы возможна некорректная работа смесителей: невозможность точно отрегулировать температуру, сбой настройки время от времени и т. д.

Для корректной работы требуется, чтобы давление в трубопроводах ГВС и ХВС было одинаковым с допустимой разницей до 0,1–0,2 Атм. Обращаем внимание, что при магистральной подаче горячей воды установка регуляторов давления производится на вводе в квартиру. Как уже говорилось, оптимально наличие встроенных манометров для повышения удобства одновременной настройки обоих устройств.

Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера. Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе.

Требования к выполнению монтажа

Большинство редукторов для бытовых систем водоснабжения рассчитаны на присоединение резьбового типа диаметром до 50 мм, для более крупных трубопроводов используется подключение на фланцах. Сам процесс монтажа предельно прост, здесь может выполняться как жёсткая упаковка с использованием уплотнительной тефлоновой ленты, либо накидными резьбовыми гайками с кольцевыми уплотнениями.

Несколько иначе обстоит дело с выбором места установки. Если редуктор будет расположен сразу после вводного крана, все остальные элементы сети водоснабжения будут работать под стабильным давлением, что может показаться наиболее оптимальным вариантом. Однако в таком случае требуется согласование с местным водоканалом и опломбирование узла после установки. Это затруднит последующую замену или обслуживание устройства.

К слову, фильтр грубой механической очистки и счетчик-водомер нормально переносят скачки давления, поэтому редуктор может быть установлен сразу после обратного клапана за узлом учёта. Желательно, чтобы обычный сетчатый фильтр при этом был заменён на компактную колбу с ячейкой 100 мкм. Обязательно нужно следить за правильным направлением движения жидкости, которое указано стрелкой на корпусе прибора. Если редуктор имеет встроенный манометр, последний должен при установке быть обращён вверх.

Регулировка редуктора производится при полном отсутствии протока. После того, как настройка произведена, необходимо проточить несколько литров и проследить, что давление по-прежнему соответствует норме или произвести повторную, более точную настройку. При соблюдении норм монтажа регулятор давления воды в обслуживании не нуждается, требоваться может разве только периодическая промывка встроенного фильтра.

назначение, принцип работы, виды и устройство

Содержание статьи:

Инструкции по эксплуатации сантехнических приборов содержат данные о параметрах режимов, при соблюдении которых устройства будут функционировать в течение долгого времени. Однако скачки давления влияют на целостность терморегуляторов, смесителей, бойлеров и прочего оборудования ванной комнаты и кухни. Регулятор давления, встроенный в систему, способен нивелировать скачкообразное изменение напора воды.

Определение и назначение редуктора давления воды в водопроводной системе

Регулятор давления предохраняет систему от гидроударов

Гидроудары в магистральной сети появляются при неправильном запуске, вызывающим скачки параметров подпитки.

Регуляторы давления призваны защитить систему водоснабжения от резкого изменения параметров рабочей среды и вызванной ими порчи оборудования. Иначе говоря, назначение водопроводного редуктора в контроле и снижении напора, если достигается номинальное значение. Для этого применяется диафрагма или поршень, с помощью которого подача воды ограничивается.

Редукторы могут иметь различную пропускную способность. Производительность бытовых регуляторов обычно 3 м3/час, у коммерческих приборов технические характеристики выше – до 15 м3/час. Более мощные приборы используют на производстве с показателем свыше 15 м3/час.

Для надёжности корпуса устройств изготавливают из следующих материалов:

  • латунь;
  • нержавеющая сталь;
  • бронза.

Гальваническое покрытие может быть под хром или никель. Бывают редукторы для ГВС и холодной воды. Применяется один из видов присоединения при монтаже прибора: фланцевое или резьбовое.

Принцип работы

Регулятор давления воды в разрезе

Параметры жидкости оптимизируются при использовании чувствительной мембраны. При нормальных значениях подпружиненная диафрагма находится в покое. Увеличение давления предполагает изменение сопротивления, что заставляет чувствительное устройство отодвигаться и передавать импульс на поверхность клапана или поршня.

Гидравлические удары вызывают многократное увеличение давления, так как вода не сжимается. При воздействии мембраны, поршень сдвигается в замкнутом пространстве корпуса, поэтому устройство моментально реагирует на малейшие изменения параметров и предотвращает урон от гидроударов, ограничивая подачу воды. Таким образом, редуктор давления защищает водопроводную сеть и приборы, установленные в ней, от быстрых изменений в гидравлическом режиме, которые пагубно влияют на все сантехнические устройства, вызывая их поломку.

Неправильно устанавливать регулятор давления после счётчика, так как устройство измерения останется беззащитным перед сменой гидравлического режима. Если посмотреть на манометры, которые установлены в тепловом пункте, можно увидеть, что стрелки постоянно колышутся, свидетельствуя о динамике параметра.

Виды и устройство

Редукторы могут быть:

  • поршневые – имеют самую простую конструкцию;
  • мембранные;
  • проточные.

Стальной корпус оснащён двумя патрубками, имеющими внутреннюю резьбу. Некоторые модели имеют в комплекте трубку для манометра и винт для регулировки.

Редуктор, в котором клапан выполнен в виде диафрагмы, является надёжным устройством. Для него не требуется ручная настройка. Пропускная способность мембранного регулятора до 3 м3/час. Клапан разделяет камеру на 2 части. В герметичном отсеке за ним располагается пружина, которая, получив импульс от эластичного лепестка, сжимается, приводя в движение клапан, закрывающий отверстие. При этом уменьшается поток воды и давление в системе снижается.

Если происходит снижение параметра, пружина распрямляется и клапан открывает проход шире, расход воды увеличивается.

Подпружиненный поршень регулирует давление в сети с помощью встроенного вентиля, который при вращении изменяет отверстие на входе, сжимая или отпуская пружину. Простота устройства и невысокая стоимость делает его популярным у потребителей. Чтобы прибор быстро не сломался, на входе обязательно устанавливают фильтр для воды, который иногда входит в комплектацию.

Долговечны и надёжны регуляторы давления проточного типа. У них нет движущихся элементов. В конструкцию входит лабиринт с отверстиями, благодаря которым скорость потока снижается, так как разбивается на отдельные струи. Такие устройства применяются при давлении в сети до 3 атм.

Основные критерии выбора

При покупке регулятора смотрят на конструктивные особенности, материал корпуса, технические характеристики. Слишком дешёвые редукторы лёгкого веса не прослужат долго, так как могут быть сделаны из некачественных сплавов, не выдерживающих изменение параметров водяной среды.

Если выбирать среди поршневых и мембранных устройств, первые считаются менее надёжными. Это связано с высокой чувствительностью прибора к качеству воды: попадание частичек шлама приводит к заклиниванию поршневого затвора. Другая причина кроется в уязвимости элементов к коррозии.

Мембранные регуляторы неприхотливы в эксплуатации и надёжны, но их слабым местом является целостность диафрагмы. Поршни практически не поддаются истиранию.

Чтобы выбрать редуктор по номинальному давлению, которое бывает от 4 до 6 атм, нужно ориентироваться на технические инструкции домашних сантехнических устройств. Другим важным показателем является температура. Если указан рабочий диапазон до 40 градусов, редуктор предназначен для работы в системе холодного водоснабжения, для ГВС этот параметр равен 130 градусов.

Особенности монтажа

Схема установки редуктора давления

Установку редуктора можно сделать самостоятельно, если пользователь умеет опыт таких работ. Потребуется разводной ключ, фум лента или другой уплотнитель, два шаровых запорных крана и сам редуктор.

Для удобства выбирают горизонтальный участок. Сначала перекрывают подачу воды, затем устанавливают вентиль на входе, фильтр, редуктор и кран шарового типа. Для предотвращения утечек все соединения уплотняют паклей.

Следующий этап состоит в регулировке редуктора давления воды в системе водоснабжения квартиры по алгоритму:

  1. закрыть кран на выходе;
  2. открыть воду;
  3. зафиксировать номинальное давление в трубопроводе, обычно оно поддерживается на уровне 3 атм;
  4. с помощью ключа установить стрелку на указанной величине.

Редукторы с автоматической регулировкой не требуют ручной настройки.

Эксплуатация и обслуживание

ЖКХ устанавливают регуляторы давления, которые рассчитаны для высотных домов, чтобы подавать воду на верхние этажи, поэтому избыток давления на нижних этажах всегда связан с риском появления свищей.

Обслуживание устройства сводится к контролю давления в сети. Повреждение мембраны из-за коррозии штока и пружины не позволит настроить выходные параметры. Подтекание жидкости из-за износа уплотнительных прокладок также свидетельствует о необходимости ремонта. Все элементы можно без труда приобрести в торговой сети и починить редуктор.

редуктор системы водоснабжения в квартире, правильная регулировка

Когда необходимо создать новую систему водоснабжения или реконструировать старую, важно правильно разместить все приборы, которые обеспечат возможность бесперебойного потребления воды, а также фитинги и другие конструктивные элементы системы. Важной частью этой конструкции выступает регулятор давления воды или редуктор.

Что такое регулятор давления воды в системе водоснабжения квартиры и дома?

Давление в гидросистеме может меняться в ту или иную сторону. Это неудобно для потребителей и может быть опасно для конструкций. Регулятор давления воды в системе водоснабжения стабилизирует напор, поддерживает уровень воды. Если напор в трубах повышается резко, это может вызвать их повреждение.

Регулятор предохраняет от перегрузок и гидроударов, которые могут поступить от магистрали.

Устройство и принцип действия РДВ

РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.

В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:

  • Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияводозаборных;
  • противопожарных;
  • оросительных;
  • технологических;
  • коммунальных.

Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.

Принцип работы РДВ состоит в том, что он регулирует поток входящей через пружину и мембрану воды, делает его стабильным на выходе. Это защищает трубопровод от перегрузок и скачков подачи воды.

Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.

Виды регуляторов

РДВ бывают нескольких видов: поршневые, мембранные, проточные, автоматические и электронные.

Поршневые

Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияТак выглядит поршневой регулятор

Этот вид регулятора давления – самый популярный клапан для воды. Главное его преимущество – низкая стоимость. Механизм работает с помощью поршня, увеличивающего или уменьшающего проходное сечение канала трубы. Напор воды устанавливается вентилем вращения. На выходе напор имеет диапазон от 1 до 5 атм.

Недостатком регулятора подобной конструкции является чувствительность поршня к попаданию мусора. Это может стать причиной износа и последующей поломки. Обезопасить от этого сможет фильтр, часто он даже входит в комплектность прибора.

Мембранные

В регулировке давления воды мембранный вид редуктора имеет преимущества по нескольким показателям:

  • регулировка воды в пределах от 0,5 до 3,0 куб.м/ч;
  • пружина и мембрана установлены в герметичной камере;
  • высокая степень надежности;
  • не требователен в эксплуатации.
Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияМембранный регулятор давления воды

Однако у него есть и недостатки: высокая стоимость и большое количество движущихся деталей в устройстве, что усложняет процедуру ремонта.

Проточные

Индивидуальность данного вида РДВ – в отсутствии движущихся механизмов. Это является существенным плюсом, потому как обеспечивает защиту от поломок и увеличивает срок эксплуатации. Эта модель обеспечивает движение потока с помощью постоянных вращений его во внутреннем лабиринте.

Отсутствие отдельных механизмов и использование пластмасс в качестве материалов для изготовления редуктора обеспечивают его низкую стоимость. Но в данную модель необходимо отдельно устанавливать клапан на входе. Диапазон работы 0,5–3,0 атм.

Автоматические

Автоматическое устройство регулирует напор воды в трубопроводе благодаря мембранному механизму. Сила сжатия пружин зависит от силы напора воды. При этом происходит процесс размыкания и замыкания контактов в регуляторе, что и производит запуск или выключение помпы в насосе. Реле является стабилизатором давления при подаче воды в квартире или доме.

Электронные

Электронный механизм контролирует расход воды в трубопроводе и по мере необходимости включает насосную станцию. Датчик снимает и обрабатывает необходимые данные. Когда в трубах воды нет, сигнал поступает на электронный регулятор и помпа не включается. Конструкция состоит из:

Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияЭлектронный регулятор
  1. Корпуса.
  2. Датчиков слежения.
  3. Электронного реле.
  4. Втулки, включающей регулятор давления.
  5. Муфты, к которой подключается система.

Задать параметры стабилизации можно на экране, где отображаются характеристики подачи воды. Электронный механизм слежения за водным потоком более эффективен, чем механический. Регуляторы на механической основе не всегда могут вовремя среагировать на сухой ход в системах водоснабжения, поэтому электронные аппараты все чаще используются в быту.

Такие редукторы работают без шума и надежно защищают от скачков напора воды.

Как выполняется установка редуктора давления воды

Расположение РДВ регламентируется техническими правилами для систем подачи воды и ее утилизации. Устройства должны находиться в начале запорной арматуры, перед приборами учета. Так они более эффективно защитят техническое оборудование, счетчики воды и фильтровочные узлы.

Как правильно разместить в квартире

Установка редуктора давления способствует стабилизации тока жидкости в трубах, защищает систему от сбоев, предотвращает вероятные поломоки от гидроударов. Многие жители квартир уже испытали положительные результаты установки данного устройства.

Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияБытовые регуляторы способствуют сокращению магистрального напора воды. Устанавливать их нужно за учетными приборами и очистительным фильтром. Лучшее положение для трубы – горизонтальное. Регулятор помещают между кранами корректировки давления обязательно вертикально. В наклонном или горизонтальном положении механизм монтировать нельзя.

Перед установкой прибор надлежит собрать и проверить боковые заглушки на наличие отверстий. Позже сюда будут ставиться манометры. Монтаж выравнивателя давления в квартире не имеет принципиальных отличий от установки счетчиков для холодной и горячей воды. Чтобы определить, куда движется жидкость внутри механизма, ставят метку.

Если монтируют с использованием полипропиленовых труб, то применяют переходники, которые поставляются в комплекте.

В установку регулятора также необходимо включить сетчатый фильтр. Шаровый кран для регулятора давления в таком случае обязателен при установке. Стыки соединений должны прилегать максимально плотно друг к другу, поэтому прокладывают ФУМ-ленту или паклю.

С помощью разводного ключа затягивают соединения с проложенным уплотнителем, завершая процесс установки. При затягивании гаек не нужно слишком усердствовать, потому что чаще всего они выполнены из латуни, следовательно, среднепрочного типа. Монтирование – трудоемкий процесс, и если вы не обладаете соответствующими навыками, то лучше будет пригласить мастера.

Правильная установка РДВ в частном доме

Регулятор давления горячей или холодной воды в индивидуальном доме идентичен по функциям таковому в квартире. Разница в наличии помпы для поддержания необходимого напора воды. РДВ вместе с насосом монтируется с манометром, направленным вверх.

Местом установки служит соединение магистральной трубы с системой подачи. Если же вода подается из скважины, то регулятор воды крепится за ней. Производители некоторых марок упрощают покупку данного вида приборов, предлагая комплект с насосом.

Во время обвязки ГВС учитывают систему фильтрации, если она не была встроена сразу. Место крепежа фильтра – это начало домовой трубы. С двух сторон редуктор обеспечен запорной арматурой. Регулирование силы потока производится с помощью прямой линии – это 5 рабочих диаметров. Установка устройств требует технических знаний и соответствующего опыта.

Регулировка редукторов давления воды в системах водоснабжения

Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияРазные регуляторы воды обеспечивают разную функциональную скорость. Образование протечки снижает уровень напора в среднем на 1,5 атм. Через пару секунд напор становится сильнее, выше статического состояния. Идеальное значение напора на выходе – 1,5 атм.

Если сила движения воды в трубопроводе ниже, то поток слишком замедлится. Эти параметры следует учитывать при регулировке устройства редуктора.

Чтобы РДВ работал исправно, необходимо промывать встроенный фильтр. Если это не устраняет причину неисправности, то дело в износе его механических элементов. Регулировка выполняется, когда система функционирует с напором воды в ней. При отсутствии манометра систему не стоит трогать, это может сбить настройки, выставленные на заводе.

В видео показано, где лучше всего устанавливать редуктор и как правильно отрегулировать давление в нем:

Критерии выбора

При выборе регулятора водоснабжения учитывайте его материал, технические характеристики конкретной модели и особенности конструкции прибора.

Конструктивные особенности

Конструктивно РДВ разделяются на поршневые и мембранные. Поршневые модели практически не изнашиваются, но даже с учетом этого они менее надежны, потому что их механизм чувствителен к мусору и загрязненной воде.

Мембранный редуктор, напротив, неприхотлив в эксплуатации благодаря диафрагме, разделяющей работу по двум камерам. В герметичной части находятся основные механизмы. При правильном соблюдении инструкций по эксплуатации редуктор будет работать долго и надежно, но необходимо постоянно наблюдать за сохранностью мембраны.

Нормативные требования к квартирным регуляторам

К нормативным требованиям относят следующие:

  1. Квартирные регуляторы должны иметь свободный доступ и обеспечивать давление, не превышающее 0,3 МПа (3 кгс/см2).
  2. Охват работы выходного давления до 0,04 МПа.
  3. Пропускная способность в значении до 0,5 л/с.
  4. Количество срабатываний не менее 250 тыс. с учетом эксплуатации до 10 и более лет.

Технические параметры

Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабженияПредприятия выпускают РДВ с разными параметрами оснащения. Чтобы понять, какой именно тип устройства нужен для установки в квартире, необходимо изучить технические характеристики. Эта информация предоставлена в техпаспорте или в таблице на задней панели регулятора воды.

Важно также обратить внимание на рабочую температуру механизма. Если есть указание на 0–40 °С, то редуктор предназначен для водопроводов холодной воды. Для подачи горячей воды выбирайте редуктор с показателем 130 °С.

Материалы и качество производства

Регулятор воды должен быть выполнен из прочных металлических сплавов – бронзового, стального, латунного – с лигатурами для защиты от коррозии.

Дабы не ошибиться с выбором качественного изделия, смотрите на критерий цены и массы устройства. Качество всегда стоит дороже, а более тяжелый вес говорит о наличии металла.

Обзор редукторов регулировки давления воды в системах водоснабжения

Стабильное давление обеспечивает правильную работу системы подачи воды. На рынке предлагаются модели отечественного и иностранного изготовления. Перед покупкой стабилизатора давления воды изучите распространенные марки устройств.

Популярные модели РДВ Honeywell

РДВ этой марки служат для стабилизации систем водоснабжения, защищают от рисков перепада напора воды, бесшумны в работе.
Признанными марками являются устройства:

  • Honeywell DDS 76 1/2″: в набор входит фильтр очистки, реле ведет сравнительную таблицу до и после его применения, при скачке напора больше оптимального наступает обратная промывка;
  • Honeywell D06F-1/2″ B: поддерживает стабильный напор в трубопроводе, настройка происходит поворотом крана регулятора давления, имеется шкала установки и отрезок трубы для монтажа манометра;
  • Honeywell D06F-1/2″ A: обечпечивает предохранение системы и оборудования, постоянный заданный уровень давления;
  • Honeywell D06F-3/4″ B: подходит для бытового и промышленного использования в системе с горячей водой;
  • Honeywell D06F-3/4″ A: защищает систему от избытка давления, в наличии патрубок, к которому подключается манометр, шкала и регулирующая ручка.

Приборы, изготовленные компанией Honeywell, нельзя назвать дешевыми, но при этом их прочность и долговечность полностью обосновывают стоимость.

Модели РДВ Valtec

На рынке представлены следующие модели РДВ:

  1. Редуктор мембранный Valtec VT.085 1/2″ поддерживает оптимальный уровень давления воды и газов для водоснабжения и отопления. Его плюсы в том, что он не подвержен влиянию загрязнений среды и не содержит трущихся элементов.
  2. Valtec VT.082 1/2″ – редуктор с фильтром и манометром снижает давление в бытовых трубах с горячей и холодной водой, несложен в ремонте.
  3. Редуктор поршневой VALTEC VT.087 1/2″: снижает давление в магистралях с водной средой, воздухом или газом. Регулирование в диапазоне 1,0–4,5 бар.

Далее служба технической поддержки VALTEC рассказывает о назначении и принципе работы редукторов:

Отечественный регулятор давления воды РДВ

Отечественные марки включают несколько разновидностей:

  • Регулятор муфтовый РДВ-2-М: для промышленного применения. Равномерно распределяет жидкость по магистрали и этажам коммунальных систем.
  • Регулятор муфтовый РДВ-2А-Ф: предназначен для нормализации давления в горячих и холодных магистралях в бытовых условиях.
  • Регулятор муфтовый РДВ15-2А-М: подходит для коммунальных хозяйств с целью обеспечения стабилизации водного тока.
  • Регулятор муфтовый РДВ-2А-М: равномерно распределяет жидкость, рассчитан на температуру воды, не превышающую +70 °С.

Обслуживание и ремонт

Если не получается сделать настройку параметров, значит нарушена целостность мембраны. При протекании корпуса редуктора его снимают и разбирают.

Возможно, дело в поломке пружины. Они продаются отдельно, поэтому подобная неисправность легко устранима. После ремонта регулировку в редукторе настраивают заново.

Мембранный редуктор давления воды: какой регулятор лучше

Определение устройства

Мембранный редуктор – разновидность регуляторов давления, применяемых как в частных домах, так и в квартирах многоэтажек. Рабочий элемент прибора – гибкая каучуковая мембрана, посредством которой и происходит регулировка поступающего потока воды.

Применяется не только в водопроводных сетях, но и в системах отопления или технологических сетях, где необходима транспортировка неагрессивных жидкостей. Является самым точным и надежным прибором контроля давления среди всех типов устройств, имеющихся в настоящее время на рынке.

Качественный регулятор мембранного типа позволяет устанавливать выходное давление воды на уровне 1-7 бар с погрешностью не более 5% и выдерживает входящее давление до 25 бар.

Материал, из которого изготавливается гибкая диафрагма – армированный этилен-пропиленовый каучук.

Обозначается он аббревиатурой EPDM и имеет такие характеристики:

  • foto18866-2рабочая температура в пределах от -60 до +120°С;
  • низкая чувствительность к резким перепадам температуры высокой цикличности;
  • низкая остаточная деформация;
  • стойкость к механическому воздействию и истиранию;
  • производители гарантируют, что эластичность может сохраняться до 20 лет с начала эксплуатации.

У материала есть единственный недостаток – высокая цена по сравнению с более доступным аналогом в виде ТЭП-уплотнителей. Срок годности последних не превышает 5 лет согласно гарантийным обязательствам производителей, а сам материал не обладает такими показателями стойкости, как EPDM.

Поэтому при покупке регулятора нужно обращать внимание на материал, из которого изготовлена мембрана. Информация об этом должна быть указана в паспорте к прибору.

Принцип работы

Внутренняя камера мембранного редуктора имеет достаточно сложное строение.

Входящий поток воды проходит к выходному отверстию через клапан. Также, он воздействует на эластичную диафрагму. И чем выше давление воды, тем сильнее давление на мембрану, и тем сильнее перекрывается пропускной клапан.

Регулировка давления в редукторе происходит как раз при помощи мембраны, которая поджимается сверху пружиной. Усилие пружины регулируется винтом.

От давления пружины зависит реакция мембраны на входной поток жидкости. То есть, чем сильнее пружина давит на мембрану, тем сложнее входящему потоку поднять ее и увеличить проход.

В конструкции предусмотрено движение только мембраны и клапана. Пружина находится в отдельной сухой камере и изолирована от влияния воды той же мембраной, что исключает преждевременную коррозию металла.

foto18866-3

Преимущества и недостатки

Мембранные редукторы – явные фавориты на рынке сантехнической арматуры.

Регуляторы подобного типа не подвержены загрязнению именно из-за эластичности мембраны, которая не накапливает на своей поверхности мелкие загрязнения. Поэтому прибор не требует постоянных прочисток, не требователен к качеству воды и служит долго.

Мембранный редуктор по сравнению с поршневым имеет более высокую точность регулировки выходного давления воды. Это еще одна заслуга конструкции, которая имеет и недостатки.

Из-за своей сложности, этот регулятор дороже, а обслужить его самостоятельно уже не получится. Чистку и замену ремонтного комплекта поршневого редуктора может выполнить практически любой человек на своей же кухне с минимальным набором инструмента.

А вот для замены диафрагмы мембранного редуктора нужно вызывать соответствующего специалиста. Но ситуации, требующие вмешательства в работу прибора такого типа, возникают крайне редко.

Какой лучше?

Чтобы сложить общее впечатление о двух типах редукторов, в таблице ниже приведены их основные сравнительные характеристики:

ХарактеристикаМембранный редукторПоршневой
Пропускная способность2,5 м.куб/час1,6 м.куб/час
Точность регулировки±5%±10%
Чувствительность к качеству водынетЕсть
Требования к положению установкиВ любом положении (вертикально, горизонтально, под углом)В горизонтальном положении во избежание истирания уплотнительного кольца поршня
Уровень шумаНизкийВысокий (за счет большого количества металлических компонентов)
Габариты корпусаКрупнееКомпактнее
Срок службыПрактически неограничен±1 год до ремонта либо замены
Стоимость35-45$15-25$

Как видно из таблицы, преимущества мембранных редукторов очевидны. Этот тип регуляторов можно рекомендовать для установки в любых условиях, при любом качестве воды. Конечно, если планируется установить прибор один раз и забыть.

Если же нужна временная установка, либо бюджет на приобретение редуктора давления ограничен, можно рассматривать поршневой.

Как выбрать?

foto18866-4Вопросы, которые нужно решить перед выбором регулятора:

  1. Какой диаметр трубы в дюймах, на которую будет устанавливаться прибор?
  2. Нужна внутренняя или наружная резьба патрубков?
  3. Нужно ли устанавливать фильтр жесткой очистки перед редуктором?
  4. Нужен ли манометр?

Теперь нужно определиться с регуляторами давления, на которые стоит обратить внимание. На рынке уже сформировался список производителей, которые поставляют качественную продукцию с отличными отзывами.

На сегодняшний день, это:

  • Valtec (Россия),
  • Zelmer (Германия),
  • Herz (Австрия),
  • Honeywell (Германия).

Продукцию этих производителей можно покупать без опаски получить некачественное изделие. Однако, перед покупкой стоит ознакомиться с паспортом, которым комплектуется любое качественное изделие.

Обратить пристальное внимание нужно на строки, где указаны материалы корпуса и металлических деталей внутренней начинки редуктора, а также, на материалы мембраны и уплотнительного кольца.

Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться.

Также, в паспорте указываются габаритные размеры изделия в зависимости от диаметров резьбы патрубков.

foto18866-5

Где купить, какова цена?

Есть простой способ приобрести оригинальный продукт без риска попасть в руки мошенников и получить копию. Как правило, производители сантехнической продукции указывают на официальных сайтах авторизованные магазины, где можно приобрести их товар с документацией, гарантией и технической поддержкой.

Также можно приобрести на Яндекс маркете или любой другой большой интернет площадке.

Примерные цены на фильтры под резьбу 1/2 дюйма от производителей:

Правила монтажа

Есть несколько основных моментов, которые стоит учесть при монтаже регулятора давления:

  1. Сам мембранный редуктор нечувствителен к загрязнениям и пропускает их, но остальная техника в доме может прекрасно накапливать твердые частицы. Поэтому перед входом в редуктор лучше установить проточный фильтр жесткой очистки. Если условия стесненные, стоит обзавестись хотя бы косым фильтром и иногда прочищать его.
  2. В редуктор стоит установить манометр на постоянной основе, а не только в момент установки. Это упростит контроль за давлением воды в системе.
  3. Счетчик ставится строго после редуктора, чтобы учитывать стабильный поток воды без погрешностей.
  4. До запуска системы обязательно нужно установить запорный шаровый кран перед входом в редуктор. Он устанавливается первым, и только потом к водопроводу можно подключать остальные приборы. Это делается для того, чтобы можно было перекрыть подачу воды на всю систему сразу в случае поломок.

foto18866-6

Заключение

Мембранный редуктор – оптимальный выбор для регулировки потока воды в квартире или частном доме. Этот прибор относится к разряду «один раз поставил, настроил и забыл», а его цена с лихвой оправдывается преимуществами.

Редуктор давления

— Купите продукт редуктора давления на Alibaba.com

Описание продукта

Описание:

Редукторы давления GEMUe N082, N182 и N782 обеспечивают поддержание постоянного выходного давления на технологической установке с использованием давления
Если давление увеличивается на стороне выхода, сила пружины уменьшается, и клапан закрывается, когда пружина поднимается. Давление снижается до тех пор, пока сила пружины и выходное давление не станут одинаковыми.Если давление падает, клапан открывается, поскольку сила пружины давит на поверхность диафрагмы через контрольное отверстие. Давление на выходе можно определить с помощью манометра с защитой от диафрагмы (недоступно для N782), а усилие пружины отрегулировать с помощью установочного винта по мере необходимости.
— Рабочее давление можно очень легко отрегулировать с помощью установочного винта и зафиксировать встроенной контргайкой. При необходимости выполненная настройка может быть запломбирована
— Эффективная конструкция корпуса клапана обеспечивает хорошие значения расхода
— Ошибки управления сведены к минимуму благодаря большой управляющей поверхности и спиральной пружине
— Привод герметично отделен от среды

Характеристики:

Материал корпуса PP-B; ПВХ; PVDF
Конфигурация корпуса 2/2-ходовой корпус
Рабочее давление от 0 до 6 бар
DN 65 до 100
Температура среды -20 до 100 ° C

Фотографии:

Варианты оплаты

Мы предлагаем различные варианты оплаты.Пожалуйста, свяжитесь с нами для получения более подробной информации.

Информация о компании

GEMUe Gebrueder Mueller Apparatebau GmbH & Co. KG

www.gemu-group.com

GEMUE — один из ведущих мировых производителей клапанов, систем измерения и управления. За более чем 50 лет это глобально ориентированное независимое семейное предприятие зарекомендовало себя в важных промышленных секторах благодаря своим инновационным продуктам и индивидуальным решениям для управления технологическими средами.GEMUE — мировой лидер в области применения стерильных клапанов в фармацевтической и биотехнологической промышленности.
Сегодня в группе GEMUE работает 1100 сотрудников в Германии и более 1800 сотрудников по всему миру. Производство осуществляется на шести производственных площадках в Германии, Швейцарии, Китае, Бразилии, Франции и США. Из Германии мы координируем глобальный маркетинг с 27 дочерними предприятиями и с большой дистрибьюторской сетью в более чем 50 странах, GEMUE Group работает на всех пяти континентах.GEMUE продолжит укреплять свои позиции на рынках будущего благодаря своей стратегии международного роста.

.Редуктор давления кислорода

— Купить редуктор давления кислорода, редуктор давления кислорода, редуктор воздуха Продукт на Alibaba.com

Применение продукта

Наша продукция включает в себя полный ассортимент клапанов , фланцев, литых фитингов и другого промышленного оборудования по вашему запросу ,

(1) Шаровой кран обладает не только функциями быстрого открывания, простотой обслуживания, хорошей герметичностью, но и безопасным огнестойким и антистатическим дизайном. Lung Yun производит различные виды шаровых кранов: моноблочные, двухкомпонентные, трехкомпонентные, с резьбовым концом, концом под сварку с раструбом, конец под сварку встык, фланцевого типа, с полным отверстием, с уменьшенным отверстием.Выбор материала шарового крана включает нержавеющую сталь, углеродистую сталь и чугун. Рабочее давление от 1000 до 6000 фунтов на квадратный дюйм по вашему выбору. Конструкции различных уплотнений по требованию клиента. Выбрав подходящий шаровой кран для использования в трубопроводной системе, Lung Yun — лучший поставщик.

(2) Задвижка предназначена для обеспечения прямого потока жидкости при полностью открытом клапане. Задвижка не предназначена для регулирования расхода. Запорный клапан не нужно часто открывать, он поддерживает клапан в полностью открытом или закрытом положении.

(3) Проходной клапан отличается от шарового клапана, представляет собой тип клапана, используемый для регулирования потока в трубопроводе, состоящий из подвижной заглушки и кольцевого седла в основном сферическом корпусе. При установке клапанов важно направление потока снизу вверх.

(4) Игольчатый клапан имеет маленькое седло и штифт, что позволяет точно регулировать скорость потока. Игольчатые клапаны не только обычно используются в приложениях для измерения расхода, но и при низком расходе должны поддерживаться в течение некоторого времени.

(5) Редукторы давления автоматически перекрывают поток жидкости или газа при определенном давлении. Регуляторы давления газа используются для регулирования давления газа и не подходят для измерения расхода. Редукционные регуляторы давления используются для определения рабочего давления в различных областях.

(6) Дисковый затвор используется для отключения или регулирования потока, а его функция позволяет быстро перекрывать.Существует много различных типов дроссельных заслонок, каждый из которых адаптирован для разных давлений и различных применений в промышленности.

(7) Фланец является частью трубопроводной системы, которая используется для внутренней или внешней части трубы. Существует множество типов труб с фланцами, используемых во всех сферах сантехники. Фланец подобен мосту связи, соединяющему трубу или фитинги, что является необходимой системой. Фланец играет важную роль в соединительном трубопроводе.

(8) Трубная арматура предназначена для установки или ремонта трубопроводов или систем трубок, которые включают угол 90 градусов, колено для улицы, красное колено, колено 45 градусов, колено 45 градусов, тройник V-типа, тройник, красный. Тройник, крестик, шестигранный ниппель, красный. Розетка M / F, красная. Шестигранный ниппель, квадратная заглушка, гнездо с полосой, шестигранная крышка, красный Гнездо с полосками, круглая крышка, шестигранная задняя гайка, шестигранная втулка, переходная коническая втулка F / F, Union Teflon Flat F / F, Union Conical BW / BW, Union Teflon Flat BW / BW, Union Conical M / F, Union Teflon Flat M / F, Union Conical M / M, Union Teflon Flat M / M, Муфта, Полумуфта, Ниппель с шестигранной головкой, Шестигранная заглушка, Ниппель для шланга с наружной резьбой, Ниппель с двойным шлангом, Ниппель для шланга BW, Сварочный ниппель, Гибкое соединение, Ниппель для цилиндра, JIS Union , Женский шестигранный ниппель, специальный союз для Южной Кореи, ниппель Parrel и специальный союз для Японии.

Если продукты не указаны выше, отправьте нам запрос с указанием типа продукта , материала, размера и количества . Мы ответим вам в течение 24 часов.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
