Копир по дереву своими руками чертежи

Оборудование копировального типа используется в случаях, когда следует провести изготовление деталей по определенному шаблону в пределах небольшой партии. В некоторых случаях копировально-фрезерный станок применяется при условиях крупносерийного производства, как и разновидность с ЧПУ. Это связано с тем, что рассматриваемый станок способен проводить создание изделий, форма которых в наибольшей степени соответствует изначальному образцу, как и станках с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Предназначение

Зачастую копировально-фрезерный станок используется для выполнения обработки по объему и на плоскости, его работа схожа с вариантами, на которых установлена система ЧПУ. При этом особые модели позволяют проводить обработку по дереву по объему, когда применяется объемная модель в качестве копира. В сфере деревообработки обработка по объему позволяет:

  1. создавать орнаменты и различные надписи.
  2. гравировать фасонные профили.
  3. создавать сложные узоры, грани или плоскости которых расположены в различных плоскостях.

Рассматриваемый станок по дереву зачастую используется в сфере производства мебели. Многие декоративные части, которые имеют сложную форму, создаются при помощи подобного станка.

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

  1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
  2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
  3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
  4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Классификация

Основной классификацией можно считать различие по типу установленного привода. Учитывая подобную особенность можно выделить:

  1. пантограф по дереву для фрезера. это вариант может работать в 2 или 3 измерениях;
  2. универсальный тип, который также называют как пантограф, имеющий поворотный рукав. как правило, рукав расположен в вертикальной плоскости;
  3. есть варианты исполнения, которые имеют несколько шпинделей для ускорения процесса обработки;
  4. с механической, электрической, гидравлической подачей;
  5. фотокопировальный вид передачи контура для направления режущего инструмента.

Также станки по дереву различаются по уровню автоматизации производственного процесса. ЧПУ в этом случае устанавливается довольно редко, так как шаблонный метод обработки не требует системы Числового Программного Управления для указания траектории движения режущего инструмента.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками?

Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям.

При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе.

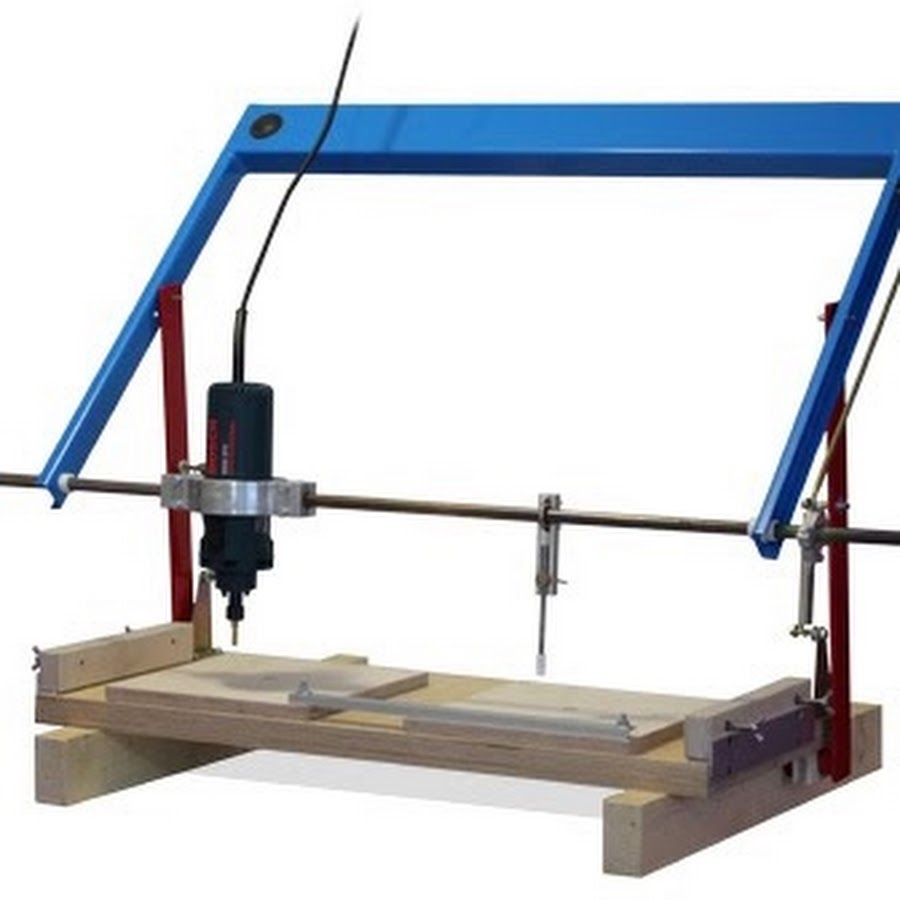

Самодельный пантограф для фрезера

Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

  1. рабочий стол;
  2. несущая рама;
  3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей.

Сам пантограф может быть изготовлен следующим образом:

  1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
  2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В наше время часто возникает необходимость в создании копии какого-то предмета. Для этих целей на современных предприятиях используются специальные копировальные станки, форма которых максимально соответствует нужному образцу. Такие фрезерные копиры дают возможность изготавливать разнообразные по своей сложности и форме детали. При этом оборудование должно за короткое время осуществлять обработку и изготовление требуемого элемента.

Заводской или самодельный станок?

Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

Следует сразу же отметить, что устанавливать копировальное оборудование на заводской фрезерный станок практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

Из чего состоит копировальный фрезерный станок?

Конструкций самодельного оборудования такого назначения существует в наше время довольно много в зависимости от используемого чертежа и задач, которые будут выполняться на этой технике. Типичный копир для дерева состоит из таких основных элементов:

  • подходящая по размерам рабочая поверхность;
  • несущая рама;
  • устройство для установки фрезера.

Фрезерную головку нужно оборудовать передаточным механизмом с электродвигателем, которые смогут обеспечить несколько скоростей работы самодельного фрезерно-копировального станка по дереву.

Большое количество народных умельцев, которые своими руками сделали такой станок по чертежам, отмечают, что в результате копирования готовая деталь имеет достаточное количество изъянов. Они появляются во время смены направления работы фрезы, дрожании и вибрациях всей конструкции. Кроме того, несоответствия также происходят и из-за искривления обрабатываемой детали, которая возникает при увеличении внутреннего напряжения в результате выработки деревянной заготовки.

Исключить вероятность возникновения определенных недочетов в процессе изготовления самодельного станка практически нереально. Чтобы свести их к минимуму, своими руками рекомендуется производить не универсальные, а узкопрофильные станки, на которых можно будет изготавливать и копировать детали какого-то одного определенного типа.

Особенности самостоятельного создания копира

Таким образом, копировально-фрезерные станки при изготовлении своими руками необходимо оптимизировать под обработку конкретных деталей, которые будут на нем производиться. В противном же случае могут возникать различные побочные эффекты, которые зачастую очень трудно исправить.

Довольно важным фактором, который обязательно необходимо учитывать при собственноручном изготовлении станка-копира – это его размеры и общий вес. Чем большие изделия на нем будут обрабатываться, тем массивнее должна быть вся конструкция. Это даст возможность оборудованию поглощать вибрации, которые возникают в процессе работы фрезы. Направляющие оси нужно делать так, чтобы они обладали значительным запасом прочности, не прогибаясь при повышенных нагрузках.

Оптимальные свойства копировально-фрезерного станка по дереву при изготовлении его своими руками можно подобрать опытным путем, так как это зависит от конструкции оборудования и целей, в которых оно будет эксплуатироваться.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.
