Как отрегулировать уровень строительный пузырьковый
Строительный уровень – является прибором высокой точности. Его применяют для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего уровень имеет обычную прямоугольную форму, иногда его снабжают ребрами жесткости. Измерения производятся за счет пузырьков воздуха, помещенных в специальные колбочки, имеющие разметку. Стандартный строительный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси, плоскости.Некоторые модели строительных уровней оснащены угловым уровнем, при помощи которого можно произвести измерения положения по наклонной оси. В этом случае за точку отсчета берем диагональ, проводимую через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности его измерений.
Особенности строительного уровня
Пузырьковый строительный уровень очень чувствителен к ударам, падениям и другим механическим воздействиям.
Даже однократное его падение с небольшой высоты, может привести к снижению точности или ее полной потере точных показаний.
Нарушение точности измерений иногда можно встретить даже при покупке нового уровня. Это лишь следствие неосторожного обращения с ним еще на этапе производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складах магазинов.
Как выявить отклонение строительного уровня?
На этапе выбора и покупки любого товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Самый простой способ это сравнить показатели выбранного уровня с показаниями двух других уровней. Это можно сделать путем прикладывания приборов по очереди к одной той же горизонтальной, либо вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, это значит, что первый уровень работает с отклонениями.
Если строительный уровень уже был использован какое-то время, то его так же необходимо проверить на правильность-точность показаний, чтобы в дальнейшем избежать курьезов последствий работы с таким прибором.
Проверка проводится точно так же для всех плоскостей: вертикальной и горизонтальной.
Конструктивные особенности
Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.
При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.
В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.
В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.
Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров.
При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.
Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.
Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.
Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.
Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

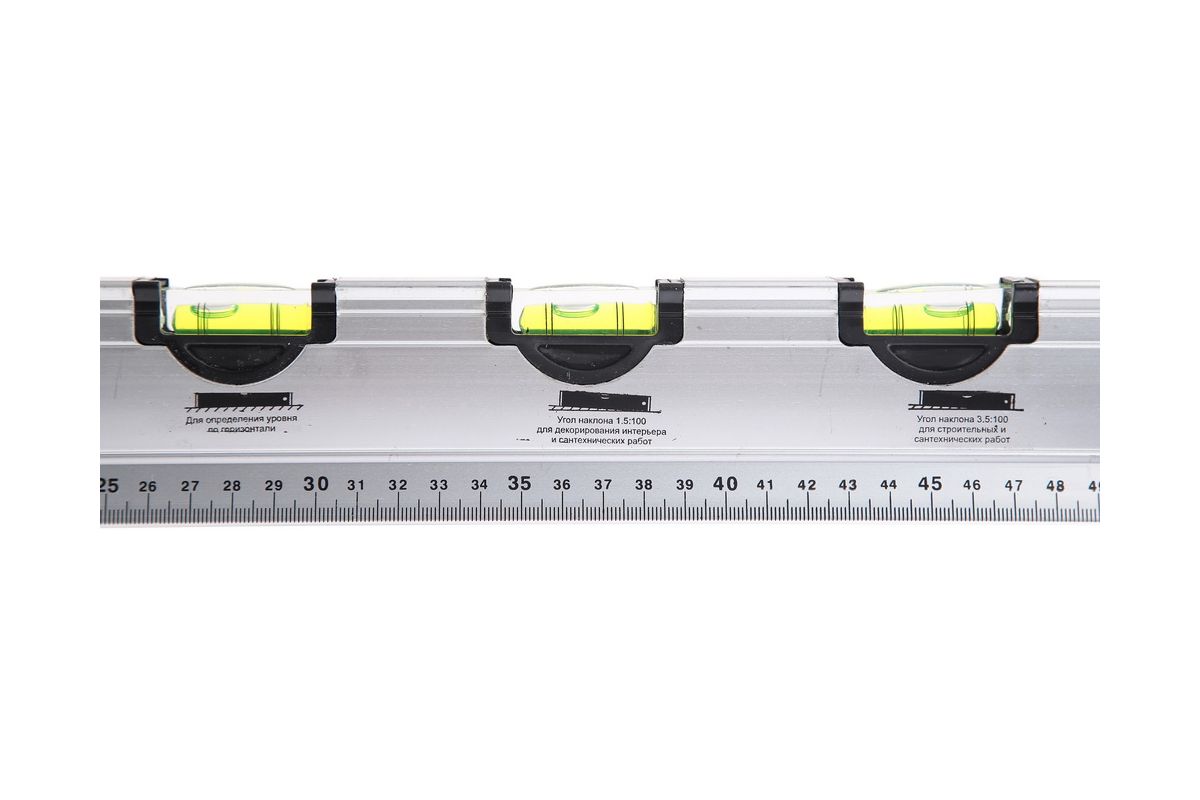

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:
- первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
- вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
- третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.
Как выбрать строительный уровень?
Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:
- Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
- Модели с линейкой на корпусе функциональнее.
- Чем длиннее уровень, тем точнее измерения.
- Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
- Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
- Прорезиненные ручки делают работу удобнее.
- Дорогие противоударные модели служат дольше.
- Ответственные производители всегда поставляют защитный чехол для уровня строительного.
- Магниты облегчают крепление при работе с металлом.
Рейтинг строительных уровней
Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.
Лучшие производители строительных уровней:
Советы, полезные при выборе инструмента
Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:
Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную.
В бытовых условиях чаще всего используются уровни длиной 400-600 мм.
При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.
Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.
Конструкция
Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.
В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски.
Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.
Количество визиров 1-3, зависит от функциональных возможностей инструмента:
- пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
- визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
- угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.
Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.
Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей
Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.
Особенности настройки уровня
У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения.
Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:
Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.
Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.
Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:
- справа в месте расхождения отметок по центру между линиями ставится отметка;
- к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
- положение фиксируется;
- ампулу нужно отрегулировать в соответствии с требуемым положением.
Технология использования в работе

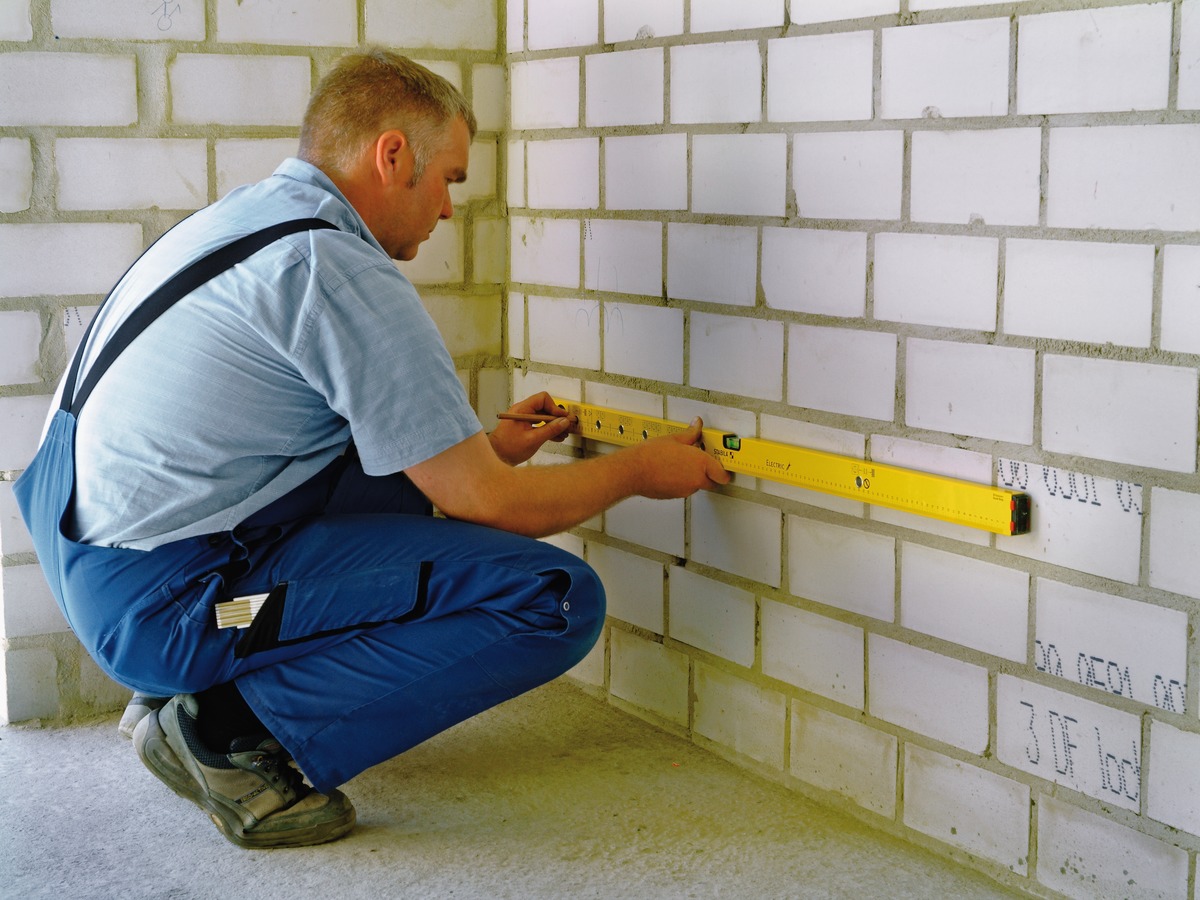

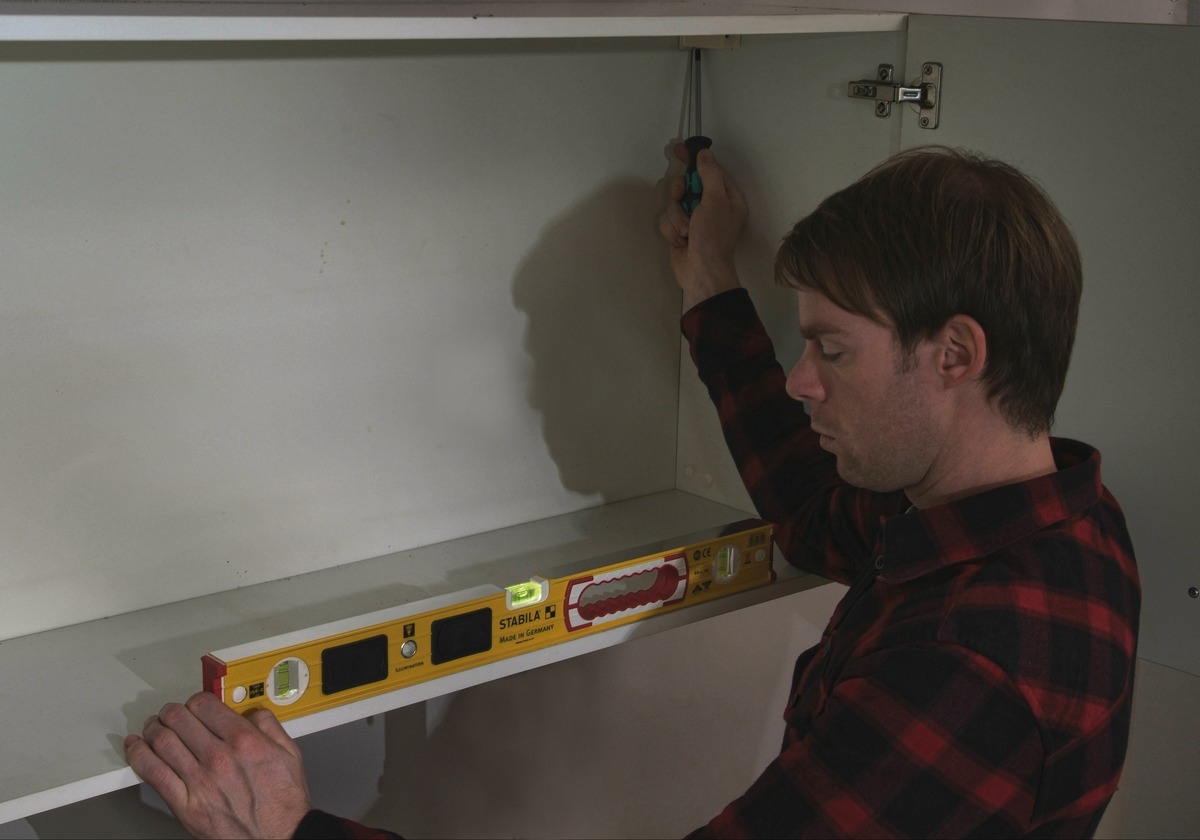

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.
Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.
Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.
Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.
Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.
Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.
Практические рекомендации
Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.
Затем необходимо проверить горизонт.
Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.
Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.
Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.
Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.
Фото пузырькового уровня
Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену.
Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.
Содержание
- Устройство.
- Выбор.
- Как пользоваться.
Профессиональный лазерный уровень или нивелир
(построитель лазерных плоскостей).
Фотография №1.
1 — лазерный ротационный нивелир с широким диапазоном самовыравнивания.
2 — лазерный ротационный нивелир, требуется предварительное ручное выставление в горизонтальной плоскости.
3 — лазерный мультипризменный нивелир с широким диапазоном самовыравнивания.
Достоинства:
- Простота и быстрота настройки . Самонивелирующиеся лазерные ротационные нивелиры (1) имеют встроенные гироскопы с сервоприводом, поэтому тратить время на выставление инструмента в горизонтальное положение не нужно, достаточно поставить нивелир на треногу или любую устойчивую приблизительно горизонтальную поверхность приблизительно посредине помещения. Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
- Простота и быстрота разметки . Нивелир генерирует рассеянный лазерный луч (или несколько лучей) который, попадая на любую поверхность, становится достаточно хорошо видным. В ротационных нивелирах рассеивание луча достигается за счет вращения лазерной головки, в мультипризменных нивелирах луч рассеивается, проходя через призмы. Всего-то и нужно — сделать по лучу отметки на стенах. Дополнительное удобство лазерного нивелира еще и в том, что разметку можно выполнять одному, без помощников.
- Относительно высокая точность . Производителями лазерных уровней допускается погрешность 0.2-0.3 мм/м для лазерных нивелиров (1) и (3) и до 5 мм/м для лазерных нивелиров (2), это значит, что при разметке в помещении размерами 10х10 м лазерный луч может иметь отклонение от горизонтали до 3-5 миллиметров на 10 метров — это достаточно высокая точность.
Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
Недостатки:
- Относительно высокая цена . Самовыравнивающиеся лазерные нивелиры (1) и (3) стоят от 400 до 4000$. Более простые лазерные нивелиры (2) можно купить за 80-150$. Но все равно покупать такой прибор только для того, чтобы сделать ремонт в небольшой квартире, не всегда выгодно. Да и взять лазерный нивелир напрокат тоже достаточно проблематично.
- Потенциальная опасность для здоровья . Хотя в строительных приборах используются генераторы лазерных лучей мощностью 0.5-1 миллиВатт (для примера лазерные указки имеют мощность до 200 мВт), но все равно попадания прямого лазерного луча на сетчатку глаз нужно избегать. В комплект некоторых лазерных нивелиров входят специальные защитные очки. Защитные очки для работы с лазерами можно купить и отдельно, но найти защитные очки стоимостью меньше 100$ вряд ли получится.
Устройство
Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне.
Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.
Выбор
Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.
А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.
При покупке прибора нужно придерживаться следующих критериев:
- Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
- Воздух в колбах должен быть четко виден.
- Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
- Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.
И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.Как проверить уровень строительный на точность?
Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов.
Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:
- Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
- Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
- При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
- Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
- Идеальную линию для калибровки можно отбить лазерным нивелиром.
- Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
- Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.
Как пользоваться
Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.
Горизонтальные
Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.
Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.
Что такое строительный уровень?
Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.
Строительный уровень
Большинство ремонтных и строительных работ не может обойтись без строительного уровня.
Его функциональное назначение заключается в определении отклонений поверхности от горизонтали или вертикали. Возможно использование строительного уровня и для того, чтобы перенести угол наклона с одного элемента конструкции на другой или определить величину небольших углов.
Пузырьковый строительный уровень
Самый распространенный уровень, знакомый многим – пузырьковый. По конструкции он представляет собой продолговатый узкий прямоугольник с одной-тремя колбами(в большинстве случаев).
Корпус может быть цельным или пустотелым – имеются только тонкие стенки. Материал корпуса строительного уровня – металл, ударопрочный пластик и их комбинации в различных соотношениях. Колбы наполнены спиртом и имеют в себе шарик воздуха, показывающий отклонения. Одна из колб демонстрирует вертикальные погрешности, другая – горизонтальные. Третья же представляет собой наклонную шкалу, иногда с возможностью регулировки. Она расширяет функционал лишь условно, ведь в рано, ведь в работе используются лишь первые две ампулы.
Одна из важных характеристик уровня – его длина. На рынке представлены модели длиной от 20 см до 3-4 м. Уровня на все случаи жизни нет. Каждый рассчитан на определенный вид работ:
- короткий подойдет для установки небольших элементов, например розеток или выключателей, точечных светильников;
- средний, порядка 40 см, предназначен для более масштабных работ, таких как укладка плитки;
- длинный, например двухметровый, используют в качестве контрольной рейки для проверки «неплоскостности».
Помимо длины важна эргономика. Удобнее работать с уровнями, имеющими ручки (лучше прорезиненные). Ампула с шариком воздуха должна хорошо просматриваться, а сам шарик должен быть большим. Дополнительный бонус от некоторых производителей – магнитные вставки, позволяющие крепить уровень к металлическим поверхностям. Что касается материала корпуса, то его долговечность легко определить визуально и на ощупь. Не помешает и линейка, расположенная на длинной узкой грани.
Используя строительный уровень не следует забывать о том, что чем меньше длина строительного уровня, тем большую погрешность при замере он допускает. При замере больших по длине поверхностей рекомендуется использование строительного водяного уровня или лазерного уровня.
Существуют так же уровни для труб, такие уровни используют при работе с трубами, профилем и т.п. Трубные строительные уровни имеют специальную V-образную канавку, для того чтобы их можно было точно приложить к трубе.
Это интересно.
.. Многие пользуясь пузырьковым уровнем и не догадываются о том, что внутренняя стенка цилиндра по которому передвигается пузырек сделана с небольшим изгибом в центре цилиндра(см. рисунок(a) ниже). Толщина стенки H больше толщины стенки h, хотя визуально различить толщину стенок практически невозможно.
Сделано это для того чтобы в идеально ровном положении пузырек находился точно по центру колбы, а если бы такого изгиба не было, то пузырек остался бы в том месте где находился в момент когда уровень выставили в идеально ровное положение.
Иногда встречаются уровни с конструкцией колбы как на рисунке(b), см. выше. Неудобство таких уровней заключается в том что рабочая поверхность только одна, и если такой уровень перевернуть «верхногами», то пузырек будет все время уезжать в левую или правую часть колбы.
Способ проверки пузырькового уровня
Берете уровень и кладете на почти ровную поверхность. Уголки корпуса обводите карандашом, чтобы потом точно на это место можно было положить другой.
На стекляшке уровня есть два деления. Скорее всего, пузырек сместится к одному из делений, запомните его положение. Поверните уровень на 180 градусов, и положите на старое место ориентируясь на отметки углов сделанные карандашом. Если пузырек отклонился туда-же и на такую-же величину – уровень идеальный. Если есть сомнения, можно еще раз перевернуть, но лучше взять с полки другой.
Если у вас нет под рукой уровня, то вы можете сделать его сами из школьного равнобедренного треугольника. Для этого вам нужно взять нитку с остроконечным грузом, прикрепить ее к вершине треугольника и посредине основания треугольника нанести метку. Если плоскость горизонтальная, то острие груза будет находиться против метки.
Водяной уровень – менее, но от этого не мене полезный инструмент. Он используется для оценки взаимного расположения удаленных предметов относительно выбранной горизонтальной плоскости.
Простейший гидроуровень – гибкая прозрачная трубка (шланг) с открытыми концами, частично заполненная водой. Чтобы он работал правильно, вода должна быть чистой и без пузырьков воздуха. Действие гидроуровня основано на законе сообщающихся сосудов Паскаля. Согласно этому закону давление, оказываемое на жидкость в каком-либо месте на ее границе, передается без изменения во все точки жидкости.
Длина предлагаемых шлангов варьируется в пределах 3-25 м. На концы шланга надевают колбы со шкалой, верхушка которых закрыта крышкой.
Гидроуровни довольно удобны в работе, особенно если нужно проверить уровень на удаленных точках. Неоспоримое преимущество таких систем – просто та использования и относительная дешевизна, вызванная их простотой. Однако у них есть и недостатки. Основной заключается в том, что сфера применения гидроуровня ограничена горизонтальными поверхностями. Кроме того, нужно строго соблюдать требования к воде, изложенные выше.
Также среди недостатков можно отметить чувствительность к температуре, особенно, если рядом с уровнем находятся нагретые предметы или источники тепла.
Еще одним недостатком гидроуровня является, то что при перемещении колб выше или ниже, уровень воды устанавливается не сразу, а через 1-2 минуты. Поэтому при проведении замеров после того как колбы будут приложены к измеряемым поверхностям надо некоторое время подождать пока уровень воды не установится. Следует отметить, что этот недостаток проявляется в большей степени в конструкции тех уровней у которых длинна трубки больше, а диаметр – меньше.
Заполняем уровень водой, чтобы избежать пузырьков, опускаем один его конец в ведро с водой и заливаем через другую колбу пока не вытесним весь воздух. Уровень заполняется до «0» отметки. Для проверки совмещаете две колбы рядом, уровень должен установиться на одной отметке.
Для большей точности, при работе в помещении, рекомендуется заполнять водяной уровень водой комнатной температуры. Это обеспечит поддержание одинаковой температуры жидкости на всех участках прибора.
Пользоваться водяным уровнем просто. Разметку помещения лучше производить вдвоем. наносим метку на необходимой высоте, допустим 90-100см. Помощник прикладывает колбу и совмещает метку на стене с «0» на линейке уровня. Вы отходите с другой колбой к месту на этой же стене, на противоположной или в другой комнате и т.д. И перемещаете колбу, добиваясь положения уровня жидкости на отметке «0». Получив отметки по всему периметру комнаты, соединяете их и горизонт «отбит».
Строительный отвесОтвес – это приспособление, состоящее из тонкой нити и груза на конце позволяющее определить вертикаль. Под действием силы тяжести груз натягивает нить, и она принимает постоянное положение. Это положение называют отвесной линией, она позволяет определить вертикаль. Отвес ещё называют шнуровым или строительным отвесом.
Центр тяжести груза должен проходить точно по линии нити, поэтому крепление нити на грузе осуществляется строго по центу, а сам груз выполняют в виде цилиндра с заострённым концом или в форме конуса.
Так же бывают отвесы со съёмной иглой, для удобной транспортировки и более точного закрепления на нити.
Для проверки вертикальности поверхности (или линии) к ней почти вплотную подносят отвес, так, чтобы груз свободно висел на шнуре, не касаясь чего-либо. Если поверхность или линия расположены вертикально, то они будут строго параллельны шнуру отвеса, а расстояния от проверяемой поверхности до верха шнура и острия груза одинаковы.
Чтобы минимизировать колебания при сильном ветре, необходимо увеличить вес груза и использовать более тонкую нить. Чтобы ускорить стабилизацию положения груза, под отвесом ставят ёмкость наполненную водой и помещают в неё груз.
Лазерный строительный уровеньКак следует из названия, механическую работу доверили современным технологиям. Компактные системы, работающие от пары пальчиковых батареек, позволяют проецировать лазерный луч на расстояние до 100м.
Такие строительные уровни разделяют по возможностям. Одни из инструментов способны строить направления (отбивать точки), другие – плоскости (разворачивать луч в плоскость).
Перекрестные лазерные строительные уровни могут давать 2-10 лазерных линий, тем самым увеличивая точность работы.
В эксплуатации уровни довольно просты, достаточно ознакомиться с прилагающейся инструкцией и немного потренироваться. Крепятся конструкции на штативы, ремни и магниты.
Основной недостаток лазерных уровней – высокая цена – результат симбиоза высокой точности и широкого спектра применения. Независимо от вида строительного уровня эксплуатировать его надо аккуратно, без механических повреждений. Необходимый уход ограничивается простой чисткой.
Строительный уровень как приложение для КПК или смартфонаПоявление телефонов с функцией акселерометра привело к появлению «программного» строительного уровня.
Это программа устанавливаемая на КПК или смартфон, которая с помощью специального датчика, акселерометра может получать данные о положении устройства в пространстве. Точность такого уровня зависит от точности акселерометра в телефоне и от точности его калибровки, в связи с этим использование такого уровня допустимо только в любительских целях. Хотя зачастую точность и обычного дешевого строительного уровня бывает далека от идеальной и порой в магазине приходится перебрать не один десяток уровней, чтобы найти хорошо откалиброванный инструмент.
Почему меняется точность строительных уровней?
Когда говорят о качестве строительных работ, в первую очередь имеют в виду правильную геометрию всех плоскостей. И неспроста, ведь погрешность в несколько миллиметров в особо точных измерениях способна привести к серьезным последствиям. Вот почему в этом деле не обойтись без надежного строительного уровня: пузырькового, трубного, водяного, лазерного или электронного.
А порой приходится брать с собой на объект сразу два или три вида, чтобы ими проверять полученную плоскость и быть уверенным в итоговом качестве.
Немало людей удивляет такой момент: как же может “врать” строительный уровень, особенно, когда он совсем новый? А ведь немало таких приборов попадает на прилавок изначально неправильно настроенные, особенно бюджетные. Почему так происходит — сейчас разберемся.
Гидроуровни: утечки и пузырьки
Водяной уровень — проверенный временем и очень простой по своему устройству, и он же нередко самый неточный. Представляет собой набор из двух сосудов и гибкого шланга. Колбы размещают на одном уровне и наполняют водой, далее закрывают и устанавливают на концах измеряемой площади. Жидкость в сосудах выравнивает атмосферное давление, и когда она находится на одинаковой отметке в обоих сосудах — площадь строго горизонтальная.
Но качество материала значительно влияет на точность измерения, особенно когда пластик растягивается незаметно для глаз или становится хрупким из-за ультрафиолета и происходит подтекание.
Всего одна потерянная капля в одном из сосудов — и погрешности будут существенными. Плюс при быстром заполнении водой появляются малозаметные пузырьки воздуха, которые влияют на результат.
Проверить точность уровня несложно при помощи измерительного прибора другого типа, например, пузырькового или лазерного. Если получится перезалить воду и неточность устранится — уровнем можно пользоваться дальше. Если это не поможет — лучше приобрести новый.
Пузырьковые уровни: необходимость калибровки
Пузырьковый уровень сегодня пользуется наибольшей популярностью. По виду он напоминает обычную линейку, и нередко ею дополнительно служит. По центру и по краям у него — стеклянные колбы со спиртом, внутри которых — небольшие пузырьки воздуха. Колба по центру отображает горизонталь, а крайние — вертикаль и наклон в 45 градусов.
Ввиду доступности такого уровня считается вполне привычным, что его приходится калибровать сразу после покупки и еще несколько раз в процессе эксплуатации.
В основном такую неточность связывают с плохим качеством изготовления уровня, и сравнивают не в лучшую сторону с более надежными советскими аналогами. Т.к. колбы у них были сделаны из чистого стекла, а не пластика, и трение жидкости на стенки сосудов было меньше, да и форма их была другой. Современные же уровни более универсальные, измеряют плоскости почти в любом положении, что удобно, но из-за этого они менее точные.
Кроме того, чувствительность уровня действительно зависит от формы колбы — чем более она вытянутая, тем точнее будет результат. А вот после падения и механических повреждений нередка ситуация, когда уровень показывает правильно с одной стороны, а врет — с другой.
Есть еще такой момент: если плоскость помещения не идеальная, то по всему периметру могут быть небольшие перепады. А потому вместо нескольких измерений в нескольких местах предпочтительнее задействовать более длинный инструмент, а такие бывают даже до 4 метров.
К слову, каких только способов ни придумывают, как проверить пузырьковый строительный уровень на точность — давайте назовем самые популярные из них:
- Способ №1. Самый простой: положите уровень на ровную горизонтальную поверхность, сделайте отметки нахождения пузырька. Затем разверните уровень другой стороной и обратите внимание: в том ли месте остался пузырек?
- Способ №2. То же самое несложно проделать и с вертикальной поверхностью: просто приложите к стене одну плоскость прибора, а затем — другую.
- Способ №4. Возьмите металлический шарик и аккуратно разместите его посередине уровня, который в этот момент будет указывать на то, что плоскость — идеально горизонтальная. Если шарик все-таки покатится в сторону — выводы очевидны.
Самый простой: положите уровень на ровную горизонтальную поверхность, сделайте отметки нахождения пузырька. Затем разверните уровень другой стороной и обратите внимание: в том ли месте остался пузырек?Мы советуем вам взять тот уровень, который можно регулировать. У таких уровней — два шурупа по краям от пузырька. Так вы всегда сможете выставить правильное положение, даже если оно собьется.
Трубный уровень: акцент на качестве
Трубные уровни — те же пузырьковые конструкции, но в более простой форме. Здесь стеклянная колба заключена в небольшом пластиковом уголке.
Им удобно проверять наклон балок и труб, причем горизонталь и вертикаль здесь часто определяются одновременно.
Несмотря на свою скромную конструкцию, трубный уровень достаточно точный и крепко фиксируется к измеряемой поверхности. Погрешности у него бывают в основном из-за брака или дешевых материалов изготовления, да и то нечасто.
Электронный уровень: проблема в адаптерах
Электронный уровень с виду напоминает пузырьковый, но оснащен при этом электронным дисплеем. Он более дорогой, но обладает внутренней памятью и удобен для измерения объема помещения. Еще один важный плюс — присутствует звуковая индикация при достижении горизонтали или вертикали:
Стандартная погрешность у этого прибора — 0,1 градуса, а потому такой строительный уровень самым точным тоже назвать не получится. Зачастую он дает сбой после падения, ударов и других механических повреждений. Поэтому, если у вас закрались подозрения, что все-таки показатели грешат — поверните уровень на 180 градусов.
При этом показатели меняться не должны.
Но как отрегулировать строительный уровень такого типа? Для этого тоже применяют юстировку — настраивают его вручную.
Лазерные уровни: потеря горизонтали
Если с пузырьковым уровнем все более или менее понятно, то тот факт, что приходится проверять точность еще и лазерных строительных уровней, удивляет немало. А ведь у всех моделей есть разрешенная погрешность — не более 0,2 мм/м. Как правило, чем дороже строительный лазерный уровень, тем он лучше, а самые бюджетные варианты имеют погрешность до 0,8 мм/м. Например, при укладке плитки в просторной ванной такая разница под конец работ приведет к швам по 5-6 мм, что уже немало.
Наиболее простой способ проверки этого устройства такой:
- Шаг 1. Установите уровень на несколько метров перед стеной и на уровне луча сделайте отметку карандашом.
- Шаг 2. Далее уровень поворачиваем вправо так, чтобы левый край луча оказался прямо на отметке.
- Шаг 3. Затем проделайте то же самое, только в обратную сторону: правый край должен коснуться отметки.
Если и правый, и левый край попадают прямо на метку, значит измерение таким строительным уровнем будет достаточно точным. А если луч все-таки съезжает — плоскость у него не горизонтальная.
Вертикальность лазерного уровня можно проверить так: подвесьте тонкую веревку с грузом и наведите на нее луч лазера — тот должен полностью оказаться на ней, по всей длине.
Конечно, в идеале неточный прибор лучше заменить на новый и более современный, но уже немало людей наловчились настраивать лазерные уровни до точности более дорогих. Для этого они их разбирают и при помощи шурупов регулируют направление лазерных лучей, проверяя свою работу той же нитью с грузом и совпадением лучей на отметке.
А какой строительный уровень вы считаете лучшим для домашних работ?
Как правильно подобрать для себя пузырьковый уровень
Пузырьковый уровень представляет собой очень востребованное устройство, поскольку с его помощью можно четко выверить положение предметов в пространстве.
А это является залогом не только красоты и совершенства, но и зачастую прочности того, что было сделано руками мастера.
Что вы узнаете
На что обратить внимание, решив купить уровень строительный пузырьковый
Приобретая пузырьковый уровень, особое внимание следует обратить следующим моментам:
Корпус
Уровень будет более надежным, если его корпус является литым или обладает толстыми стенками.
Уровни в виде тавровых реек обладают меньшей жесткостью.
Неплохо, когда на концах уровня имеются противоударные резиновые вставки.
Удобства в работе добавляют и магнитные вставки, иногда устанавливаемые на корпусах уровней.
Длина
Выбор длин строительных пузырьковых уровней довольно велик. Однако стоит помнить, для выполнения работ лишь по дому длина в 60 см является оптимальной. Если же позволяют средства, можно обзавестись небольшим набором уровней различной длины.
Колба
Пузырек, расположенный в колбе, должен быть достаточно большим, а расстояние между рисками должно быть около 1 мм.
Это обеспечивает бо́льшую точность замеров.
Наличие двух колб вполне достаточно. Колба, показывающая 45°, требуется очень редко, почти никогда.
Цена
Если уровнем вы будете пользоваться лишь изредка, то вполне можно обойтись и бюджетной моделью. Тратиться на дорогую вещь в этом случае смысла просто нет.
Как проверить пузырьковый уровень
Какой бы марки пузырьковый уровень вы ни решили купить – DeWalt, STANLEY или какой-то другой, — его показаниям можно доверять лишь в том случае, если проверку прибора вы произведете собственными руками.
Кстати, довольно много интересной информации о продукции марки DeWalt вы можете узнать вот из этой статьи.
Точность показаний прибора необходимо проверять в двух плоскостях – вертикальной и горизонтальной.
Проверка в горизонтальной плоскости
Чтобы проверить точность горизонтальных измерений уровня, необходимо:
- поставить прибор на любую более-менее горизонтальную поверхность;
- отметить положение корпуса с обоих его концов;
- запомнить точное положение пузырька в этом положении уровня;
- повернуть уровень в горизонтальной плоскости так, чтобы его концы поменялись местами;
- поставить прибор точно на ранее нанесенные метки.
Если после этих манипуляций прибор выдает прежнюю величину, его точность достаточна для нормальной работы.
Проверка в вертикальной плоскости
Для проверки уровня по вертикали следует:
- прислонить его к вертикальной плоскости;
- отметить положение концов и запомнить показание;
- повернуть прибор относительно его вертикальной оси (не горизонтальной!) так, чтобы опорная поверхность оказалась наружу, а концы уровня местами не менялись.
Если показания остались прежними, прибором можно спокойно пользоваться.
Если вы приобретете пузырьковый уровень, руководствуясь нашими рекомендациями, вы можете быть уверены, что такой прибор достаточно надежен, и его использование не станет причиной каких-то неточностей и погрешностей, которые могут вылиться в серьезную потерю времени и денег.
Автор статьи: Сергей Минеев
Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта.
Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
Что такое уровень духа? | Как пользоваться пузырьковыми уровнями
Что такое спиртовой уровень?Ватерпас, пузырьковый уровень или просто уровень — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальной (отвес). Различные типы спиртовых уровней могут использоваться плотниками, каменщиками, каменщиками, другими строителями, геодезистами, слесарями и другими слесарями, а также в некоторых фото- или видеографических работах.
Спиртовой уровень — это инструмент, используемый для определения того, насколько параллельна (уровень) или перпендикулярна (отвесно) поверхность относительно земли.Спиртовой уровень получил свое название от раствора уайт-спирита внутри уровней. Лучший спиртовой уровень имеет точность в пределах плюс-минус 0,5 миллиметра на метр, или 0,005 дюйма на дюйм, или 0,029 градуса.
Обычно пузырьки в спиртовом уровне имеют желтовато-зеленый цвет с добавками для защиты от УФ-излучения и обеспечивают максимальную эффективность при температуре от -20 до 130 градусов по Фаренгейту.
Следующий отображаемый уровень точности составляет 0,75 мм/м. или 0,043 градуса. Корпуса пузырьков спиртового уровня, также называемого пузырьковым уровнем, могут иметь форму бочки, прямоугольного блока или даже изогнутой, бананообразной формы, чтобы измерять нарушения уклона на фут шага; и сегодня в основном изготавливаются из акрила, а не из стекла.
КонструкцияРанние трубчатые спиртовые уровни имели слегка изогнутые стеклянные пузырьки с постоянным внутренним диаметром в каждой точке наблюдения. Эти флаконы не полностью заполнены жидкостью, обычно подкрашенным спиртом или спиртом, в результате чего в трубке остается пузырек.
Они имеют небольшой изгиб вверх, так что пузырь, естественно, находится в центре, в самой высокой точке.
При небольшом наклоне пузырек отклоняется от отмеченного центрального положения. Там, где спиртовой уровень также должен использоваться в перевернутом или на боку, изогнутая трубка постоянного диаметра заменяется неизогнутой бочкообразной трубкой с немного большим диаметром в середине.
Спирты, такие как этанол, часто используются вместо воды. Спирты имеют низкую вязкость и поверхностное натяжение, что позволяет пузырьку быстро перемещаться по трубке и точно оседать с минимальным вмешательством со стороны стеклянной поверхности.
Спирты также имеют гораздо более широкий диапазон температур жидкости и не разбивают флакон, как вода, из-за расширения льда. Краситель, такой как флуоресцеин, обычно желтого или зеленого цвета, может быть добавлен для увеличения видимости пузырька.
Вариант линейного ватерпаса — уровень «бычий глаз»: круглое плоскодонное устройство с жидкостью под слегка выпуклой стеклянной поверхностью с кругом в центре.Он служит для выравнивания поверхности поперек плоскости, в то время как трубчатый уровень делает это только в направлении трубы.
Для проверки точности столярного уровня не требуется идеально горизонтальная поверхность. Уровень помещают на плоскую и примерно ровную поверхность и отмечают показание на пузырьковой трубке. Это показание показывает, насколько поверхность параллельна горизонтальной плоскости по уровню, точность которого на данном этапе неизвестна.
Затем спиртовой уровень поворачивается на 180 градусов в горизонтальной плоскости и фиксируется другое показание. Если уровень точен, он укажет ту же ориентацию по отношению к горизонтальной плоскости. Разница означает, что уровень неточен.
Регулировка спиртового уровня выполняется последовательным вращением уровня и перемещением пузырьковой трубки внутри его корпуса, чтобы компенсировать примерно половину расхождения, пока величина показания не останется постоянной при переворачивании уровня.
Аналогичная процедура применяется к более сложным приборам, таким как геодезический оптический уровень или теодолит, и, разумеется, выполняется каждый раз при настройке прибора.
В этом последнем случае плоскость вращения инструмента выравнивается вместе с уровнем. Это делается в двух горизонтальных перпендикулярных направлениях.
- Поместите уровень на плоскую поверхность.
- Сделайте одну отметку в конце уровня.
- Сделайте еще одну отметку сбоку уровня, под пузырьком в центре.
- Измерьте положение пузырька.
- Поверните уровень на 180° из конца в конец и совместите уровень с вашими отметками.
- Проведите еще одно измерение. Если уровень точен, пузырек будет находиться в одном и том же положении для обоих показаний.
- Чтобы проверить вертикальный флакон, выполните ту же процедуру на плоской вертикальной поверхности.
- Найдите нижний край уровня.Он упирается в поверхность, которую вы пытаетесь выровнять.
- Некоторые модели имеют магнитные края, которые «прилипают» к металлическим поверхностям для удобства использования.
- Осмотрите корпус уровня и проверьте точки захвата, за которые вы не заблокируете сосуды руками.
- Большинство уровней имеют перфорированное отверстие по крайней мере на одном конце для подвешивания над верстаком.
- Флакон в центре уровня помогает найти истинную горизонталь.
- Трубка с пузырьками на концах находит истинную вертикаль.
- На многих торпедных уровнях и других специализированных уровнях имеется наклонная трубка для определения уровня под углом 45°.
- Очистите уровень, удалив все отложения и грязь с краев.
- Отметьте линию вдоль нижнего края стены.
- Переверните уровень так, чтобы нижняя часть стала верхней. Поместите новый верхний край вдоль отмеченной линии. Если пузырь находится в центре, ваш уровень точен. Если нет, то он неисправен.
- Поместите уровень на поверхность объекта, для которого вы хотите найти истинную горизонталь («горизонт»). Убедитесь, что спиртовая трубка проходит параллельно объекту. Позвольте пузырю всплыть наверх спиртовой трубки.
- Расположите глаза на уровне спиртовой трубки. Чтобы получить точные показания, закройте один глаз.
- Обратите внимание, где находится пузырь внутри спиртовой трубки. Если он находится по центру между линиями на трубе, ваш объект находится на уровне. Если пузырь находится справа от линий, ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклонен вниз слева направо.
- Чтобы найти истинную вертикаль или «отвес», повторите тот же процесс по вертикали.
Убедитесь, что спиртовая трубка проходит параллельно объекту. Позвольте пузырю всплыть наверх спиртовой трубки.- Убедитесь, что ваша винтовка разряжена.
- Поместите винтовку в тиски, оружейную люльку или любой другой держатель, обеспечивающий надежную фиксацию винтовки.
- Поместите пузырьковый уровень на плоскую часть пистолета. Если у вас есть второй спиртовой уровень, используйте его на другой плоской части, например на затворе, над патронником или на ребре.
- Затяните винтовку, когда достигнете уровня.
- Поместите прицел в кольца.
- Плотно затяните прицел, но достаточно слабо, чтобы его можно было немного сместить.
- Поместите пузырьковый уровень на прицел и выровняйте прицел по горизонтали.
- Поверните уровень параллельно прицелу и выровняйте его вертикально.
- Теперь ваш прицел выровнен.
Есть разные типы духовных уровней для разных целей:
- Выравнивающий инструмент
- Уровень плотника (либо древесина, алюминиевые, или композитные материалы)
- Уровень Мэйсона
- Уровень Мейсон
- Почтовый уровень
- Линейный уровень
- Уровень точности инженера
- Электронный уровень
- Инклинометр
- Индикатор проскальзывания или заноса
- Уровень «бычий глаз»
Спиртовой уровень обычно находится на головных комбинациях квадратов.
Термины «наклонный уровень», «уровень с наклоном» или «автоматический уровень» относятся к типам «нивелирных инструментов», которые используются при съемке для измерения разницы высот на больших расстояниях. Нивелир геодезиста имеет спиртовой уровень, установленный на телескопе (возможно, 30-кратного увеличения) с перекрестием, который сам установлен на треноге.
Наблюдатель считывает значения высоты с двух градуированных вертикальных стержней, одного «сзади» и одного «спереди», чтобы получить разницу высот между точками земли, на которые опираются стержни.
Начиная с точки с известной высотой и двигаясь по пересеченной местности (последовательные точки находятся на расстоянии примерно 100 метров (328 футов) друг от друга), можно измерить кумулятивно разницу высот на больших расстояниях и рассчитать высоты. Предполагается, что точное нивелирование дает разницу в высоте между двумя точками, находящимися на расстоянии одного километра (0,62 мили) друг от друга, с точностью до нескольких миллиметров.
Традиционный столярный спиртовой уровень выглядит как короткая деревянная дощечка и часто имеет широкий корпус для обеспечения устойчивости и правильного измерения поверхности.В середине спиртового уровня находится небольшое окошко, в которое вмонтированы пузырек и трубка.
Две выемки (или кольца) обозначают, где должен быть пузырек, если поверхность ровная. Часто в комплект входит индикатор наклона в 45 градусов.
3. Линейный уровеньЛинейный уровень — это уровень, предназначенный для подвешивания на строительной веревке. На корпусе уровня есть небольшие крючки, чтобы его можно было прикрепить и повесить на веревке. Корпус легкий, чтобы не утяжелять струнную линию, он также имеет небольшие размеры, поскольку струнная линия фактически становится телом; когда уровень подвешен в центре струны, каждая «ветвь» струнной линии расширяет плоскость уровня.
4. Инженерные уровни Инженерный уровень позволяет выравнивать предметы с большей точностью, чем обычный спиртовой уровень.
Они используются для выравнивания фундаментов или станин станков, чтобы гарантировать, что станок может выводить заготовки с точностью, предварительно встроенной в станок.
Ватерпасы изготавливаются из различных материалов, включая алюминий, пластик, дерево, чугун и композитные материалы.Пользователи спиртовых уровней относятся к категории профессиональных подрядчиков и торговцев, таких как плотники, каменщики, каркасники, электрики, сантехники и столяры; и самодельщики, такие как домовладелец.
СВЯЗАННЫЕ СООБЩЕНИЯ21 Типы уровней, используемых в обустройстве дома и строительстве и
Прямолинейность очень важна в строительстве. Отклонение даже на долю дюйма может иметь катастрофические последствия. Дело в том, что существует много разных типов уровней, каждый из которых служит цели и функции для различных строительных работ.Проверьте все различные типы уровней на основе 4 классификаций.
Что происходит, когда вы не можете построить что-то должным образом?
В итоге у вас получится наклоняющийся небоскреб.
Уровень — это простой инструмент, предназначенный для определения того, является ли поверхность ровной или отвесной (вертикальной). Эти уровни являются одним из наиболее важных инструментов, используемых плотниками, каменщиками, каменщиками и другими рабочими в строительстве, металлообработке и, в некоторых случаях, в фотоработах.
В настоящее время используются различные типы уровней, но чаще всего используются пузырьковые или спиртовые уровни.
Связанный: Типы инструментов | Интернет-магазины инструментов | Инструменты для строительства заборов | Отделочные столярные инструменты | Инструменты для укладки кирпича | Типы инструментов для измерения лестниц
История пузырьковых уровней Несмотря на то, что уровни существуют уже тысячи лет, первый пузырьковый уровень был изобретен в 17 веке французским ученым Мельхиседеком Тевено.
В 1661 году ученый передал детали своего изобретения другим изобретателям, в том числе Винченцо Вивиани из Италии и Роберту Гуку из Англии. Однако считается, что пузырьковые уровни не получили широкого распространения до 18 века.
Другой тип нивелира, прецизионный уровень Fell All-Way, был создан Уильямом Б. Феллом из Рокфорда, штат Иллинойс, в 1939 году. Уникальное устройство можно было разместить на поверхности, и оно показывало бы наклон как по осям x, так и по оси y, что избавляло от необходимости вращать устройство.Уровень точности Fell All-Way был настолько точным, что его экспорт был запрещен во время Второй мировой войны. Его производство было остановлено в 1970 году, но было возобновлено в 1980-х годах компанией Thomas Butler Technology в Рокфорде, штат Иллинойс. Производство было снова прекращено в 1990-х годах, но сотни очень ценных инструментов все еще существуют.
Сегодня инструменты уровня доступны в акселерометрах большинства смартфонов. Они также позволяют веб-сайтам определять ориентацию телефонов.
Вообще говоря, существует четыре общих категории уровней, используемых в строительстве.Эти уровни подразделяются на несколько других типов.
Спиртовые/пузырьковые уровниСпиртовой или пузырьковый уровень состоит из небольшой стеклянной трубки, наполненной спиртом, и небольшого пузырька воздуха, запечатанного внутри. Верх трубки слегка изогнут, чтобы, когда поверхность под инструментом была горизонтальной, пузырек располагался ровно посередине. Точность пузырьковых уровней определяется тем, насколько «плоской» является изогнутая верхняя часть трубки.
Уровни воды Водяной уровень используется для сопоставления высот мест, которые слишком удалены, чтобы их можно было покрыть спиртовыми уровнями. Эти инструменты используются с древних времен и работают по принципу, что вода всегда находит свой уровень.
Это идеальный инструмент для точных незримых измерений между комнатами, когда использование пузырькового уровня неэффективно.
Водяной уровень состоит из двух цилиндров, установленных поверх двух поверхностей, которые вы хотите выровнять.Контейнеры соединены пластиковой трубкой, которая находится под ними. Если две поверхности, на которых размещены цилиндры, имеют одинаковую высоту, вода внутри цилиндров будет ровной. Если уровень воды неровный, это означает, что одна поверхность выше другой.
Этот инструмент часто используется подрядчиками по закладке фундамента, сантехниками, плотниками и другими ландшафтными дизайнерами. Его можно использовать для выравнивания палубы или обнаружения фальшпотолка. Этот инструмент может быть любого размера и эффективен даже для объектов, разделенных препятствиями, такими как деревья, камни или любая другая структура.
Оптические нивелиры Оптические нивелиры применяются в строительных работах, когда по горизонтальной поверхности необходимо пройти большие расстояния, например, всю строительную площадку.
Плоскость уровня определяется пузырьком во флаконе. Уровень определяется просмотром сайта через объектив.
Оптические нивелиры вряд ли будут использоваться энтузиастами по благоустройству дома, но очень полезны для профессиональных строителей, поскольку они используются для строительства зданий и требуют очень высокой точности.
Лазерные нивелирыЭтот тип уровня состоит из проектора лазерного луча, который излучает фиксированный красный или зеленый луч на поверхность для установки плоскости уровня. Более дорогие версии также будут показывать вертикальный или отвесный уровень, что повышает точность.
Типы уровней Столярный уровень Инструмент столярного уровня представляет собой двухфутовую, четырехфутовую, шестифутовую или восьмифутовую деревянную доску, которая часто изготавливается из красивой и очень прочной древесины, такой как черное дерево, палисандр и красное дерево.
В наши дни инструменты уровня плотника также изготавливаются из алюминия и композитных материалов. Этот тип спиртового уровня состоит из одного или нескольких пузырьковых пузырьков (в зависимости от размера). Два кольца или выемки указывают, где должны быть пузырьки, чтобы указать истинный уровень и отвес. В большинстве случаев также включается угол наклона индикатора 45 градусов.
Уровни Мейсона часто имеют длину четыре фута или больше. Чем длиннее эти прецизионные инструменты, тем они точнее.Однако есть и более короткие уровни каменщика, предназначенные для тесных помещений. Уровни каменщика длиной четыре фута идеально подходят для изготовления и установки шкафов.
Геодезический нивелир Уровень Dumpy, уровень наклона или автоматический уровень относятся к нивелирным приборам, используемым в геодезии, которые могут определять разницу в высоте на больших расстояниях.
Этот уровень размещается на телескопе с перекрестием, установленном на треноге. Разницу высот можно измерить путем измерения разницы между двумя градуированными вертикальными стержнями, расположенными вместе, одна за другой.Нивелирные инструменты этих геодезистов могут иметь точность до 0,62 мили, плюс-минус несколько миллиметров.
Линейный уровень представляет собой небольшой пузырьковый пузырек, который можно подвесить на тугой веревке, натянутой между двумя точками. Вы можете отрегулировать шнур, чтобы найти уровень, расположив пузырек по центру между двумя выемками на флаконе.
Линейные уровни идеально подходят, когда вы хотите выполнить грубые столярные работы, подвесить потолочную плитку или установить патио.Однако его эффективность ограничена, когда важна точность.
Уровень инженерной точности Этот спиртовой уровень используется, когда точность должна быть выше, чем может дать обычный спиртовой уровень.
Эти инструменты используются инженерами и архитекторами для выравнивания фундаментов или оснований машин, чтобы убедиться, что машина может точно производить заготовки.
Также известные как уровни в форме каноэ или лодки, это небольшие инструменты для выравнивания, которые можно поместить в ящик для инструментов.Эти уровни обычно имеют длину менее фута и сужены на обоих концах. Они идеально подходят для небольших домашних задач или работы в небольших помещениях. Некоторые поставляются с магнитами, которыми их можно прикрепить к плоским поверхностям, что позволяет свободно использовать руки.
Уровень лесов Разновидностью уровня торпеды является уровень эшафота. Как следует из названия, эти уровни идеально подходят для возведения строительных лесов и содержат магниты, которыми можно прикрепить оборудование к поверхности.Эти уровни также используются сантехниками и другими специалистами, работающими с трубами и металлическими поверхностями.
Размеры этих уровней даже меньше, чем у уровней-торпед, и они легко помещаются в карманах. Их можно закрепить на ремне с помощью зажимов, они имеют магниты и V-образный паз, которые помогают им прилипать к металлическим поверхностям.
Уровень бычьего глазаУровень «бычий глаз» — это своего рода спиртовой уровень, который позволяет выполнять двумерное нивелирование.Эти уровни используются в строительстве плотниками, но также используются в компасе, штативах для фотоаппаратов и других устройствах, которые необходимо предотвратить от опрокидывания в определенных направлениях. Имейте в виду, что в отличие от уровня «бычий глаз», типичные стержневые или трубчатые уровни учитывают только одно измерение.
Отвес Этот инструмент известен, по крайней мере, со времен Древнего Египта. Отвес выглядит как толстый металлический огрызок карандаша, утяжеленный на острие.
Инструмент измеряет вертикальную глубину, если вы привязываете его к веревке и позволяете ему свисать до тех пор, пока он не перестанет двигаться. Это в основном вертикальный аналог уровня воды. Рабочие используют его для изготовления бетонных оснований палубы.
Этот уровень имеет L-образную форму и состоит из пузырькового пузырька на каждом крыле и стержня. Он часто поставляется с магнитами для легкого крепления к поверхности. Это специальное выравнивающее оборудование, предназначенное для обеспечения вертикальности стоек со всех сторон.Они очень полезны при строительстве веранд, палуб и других приспособлений, состоящих из столбов.
Угловой уровень Угловой уровень используется для создания уклонов и углов от 0 до 90 градусов. Они поставляются с регулируемым пузырьковым пузырьком, который может помочь вам установить желаемый угол. Они используются сантехниками, чтобы убедиться, что дренажные трубы имеют правильный наклон.
Также называемые уровнями под прямым углом или 2D-уровнями, это карманные инструменты с двумя пузырьковыми пузырьками, расположенными под прямым углом друг к другу.Это может помочь вам проверить горизонтальные, а также вертикальные плоскости относительно друг друга. Как и все малогабаритное нивелирное оборудование, нивелиры с перекрестной проверкой подходят только для домашнего использования.
Точечный лазерный нивелирЭто фиксированный тип лазерного уровня, который устанавливается в заданном положении для проецирования идеально горизонтальной линии света. Вы можете использовать этот луч света, чтобы отметить позиции и установить молдинги короны или повесить картину.
Лазерные уровни Spot очень просты в использовании и недороги.Однако их точность ограничена, и поэтому их следует использовать только для домашнего использования, а не для строительных работ, где требуются более сложные инструменты.
Это чуть более точный уровень, чем спортивный лазерный уровень, так как он проецирует крест на стену. Это гарантирует, что у вас есть прямая ось X, а также ось Y. Как и точечный лазерный уровень, этот уровень также статичен, его можно закрепить на стене и перемещать рукой, чтобы провести непрерывную линию от одной стороны комнаты к другой.Они немного дороже, чем линейные уровни, и идеально подходят для размещения картин, крючков, полок и любых других вещей, которые вам нужно прикрепить к стене.
Лазерный отвесЭтот тип лазерного уровня работает по тому же принципу, что и точечный лазерный уровень и перекрестный лазерный уровень; однако он испускает луч вертикального лазерного света. Этот инструмент удобен для вертикального выравнивания и может заменить отвес для измерения глубины, особенно в ветреные дни, когда отвес может трястись.
Вращающийся лазерный уровень Ротационный лазерный нивелир состоит из лазера и зеркал.
Уровень проецирует красную или зеленую фасоль, которая вращается вокруг горизонтальной плоскости, как луч маяка. Вы можете отметить различные точки, опуская или поднимая вращающийся лазерный уровень. Этот инструмент отлично подходит для выравнивания окон и дверей, изготовления плинтусов, накладок и планок.
Хранение различных уровней малого и среднего размера в вашем доме — хорошая идея для энтузиастов DIY, поскольку они могут помочь подготовить их к небольшим работам.Однако для более крупных сооружений важно, чтобы вы сами были опытным строителем или наняли профессионального строителя.
Уровни бывают всех размеров и могут быть дорогими или недорогими. Более дешевые альтернативы могут иметь ограниченную точность, но они могут сэкономить вам деньги, и они хороши для небольших самодельных конструкций, таких как полки и шкафы для зданий, а также для прикрепления картин.
Просто взгляните на перечисленные выше инструменты, чтобы узнать, что лучше всего соответствует вашим потребностям!
Вернуться ко всем инструментам.
Как сделать уровень 2 в 1 своими руками
В какой-то момент нам нужно повесить вещи на стену.
Будь то картина или шкаф, мы все хотим, чтобы они висели ровно.
Чтобы достичь желаемого результата, вам придется использовать спиртовой уровень.
Вы, конечно, можете купить ватерпас, но я подумал, что было бы неплохо сделать собственный ватерпас своими руками.
Оглядываясь назад, оказалось, что сделать это оказалось проще, чем предполагалось изначально.
Чтобы сделать спиртовой уровень своими руками, вам понадобится всего несколько пузырьков со спиртовым уровнем, немного столярного клея и несколько деревянных обрезков.
Единственная трудность в этом проекте заключается в том, чтобы убедиться, что пузырьки спиртового уровня находятся в правильном положении.
В этой статье я шаг за шагом покажу вам, как я собираю спиртовой уровень 2 в 1 своими руками.
В качестве дополнения я покажу вам, как проверить точность вашего деревянного спиртового уровня.
Независимо от того, построили вы его сами или нет.
Идея сделать этот самодельный спиртовой уровень пришла мне в голову после того, как я сделал свою собственную версию инструмента Kreg с несколькими метками и измерительным инструментом.
В этот момент я понял, что в инструменте Крега есть спиртовой уровень.
Поскольку я время от времени использую его, чтобы вешать вещи, это вдохновило меня на создание собственного самодельного спиртового уровня.
В свою очередь, я надеюсь, что эта статья вдохновит и вас на создание самодельного ватерпаса.
Ладно, пошли!
Ватерпас может иметь разные названия, например пузырьковый уровень или просто уровень.
Это измерительный инструмент, используемый для размещения поверхностей параллельно (ватерпас) или перпендикулярно (перпендикулярно) земле.
Спиртовые уровни — это ручные инструменты, которые в основном используются в строительстве для многих целей.
С помощью спиртового уровня можно правильно установить не только кирпичи, но и шкафы, дверные коробки и т.
д.
Ватерпас — это инструмент для работы одной рукой, который должен быть у каждого домашнего мастера в своей мастерской.
Если вы знаете, как работает спиртовой уровень, это очень просто.
Если вы посмотрите на флакон, то увидите две маркировки.
Если пузырь находится между этими двумя отметками, поверхность, на которую вы поместили спиртовой уровень, является горизонтальной или вертикальной.
Если раструб не находится между двумя отметками, необходимо опустить ту сторону, где находится раструб.
Вы должны понимать, что колокол всегда будет указывать на самую высокую сторону.
Для достижения наилучших результатов всегда рекомендуется размещать уровень посередине поверхности, которую вы хотите выровнять.
Уровнемер содержит определенное количество жидкости.
Во многих случаях производители используют для этого этанол.
Правильное количество жидкости в этом флаконе будет определять точность.
Если количество этой жидкости по какой-либо причине уменьшится, показания спиртового уровня будут неточными.
Итак, ДА , ватерпас может потерять точность!
Поэтому всегда обращайтесь с спиртовым уровнем с необходимой осторожностью.
Например, не роняйте его и не повредите бутылку, чтобы жидкость не уменьшилась.
Позже в этой статье я покажу вам, как вы можете проверить точность своего уровня.
Чтобы подготовить вас к сборке уровня своими руками, я составил несколько удобных списков.
В дополнение к нескольким средствам индивидуальной защиты, которые я использую*, я также перечисляю материалы, а также (электро) инструменты, которые вам понадобятся для сборки этого спиртового уровня своими руками.
* Ответственность за безопасность всегда лежит на вас!
Безопасность превыше всего! Защити себя! Материалы Я использовал для этого (сила)Инструменты Я использовал для этого Прежде чем читать пошаговые инструкции по изготовлению ватерпаса, вы можете посмотреть видео здесь, чтобы увидеть, как я строю ватерпас своими руками.
После просмотра этого видео вы можете продолжить чтение этих пошаговых инструкций и узнать все подробности, необходимые для самостоятельного изготовления ватерпаса.
Короче говоря, вы можете сделать спиртовой уровень своими руками, прикрепив пузырек спиртового уровня к продолговатому куску дерева, который имеет идеально квадратную форму с каждой стороны.
Поместив 1 пузырек уровня горизонтально и 1 пузырек уровня вертикально, один и тот же уровень DIY можно использовать в 2 направлениях.
В этой пошаговой инструкции я более подробно расскажу, как сделать ватерпас своими руками.
Шаг 1 | Препарат
№ Для этого самодельного спиртового уровня я использовал березовую фанеру толщиной 18 мм (0,709 дюйма).
Для корпуса пузырьков уровня я поместил дерево перпендикулярно дереву спиртового уровня, и это в двойном слое.
Это важно, так как поможет вам узнать ширину полосок, которые нужно нарезать для основы самодельного ватерпаса.В моем случае это было 36 мм (1,418 дюйма) (в 2 раза больше толщины 18 мм (0,709 дюйма) фанеры).
Если вы собираетесь строгать основу после склейки, чтобы края были ровными, можно сделать эти полоски немного шире.
Если у вас нет рубанка и рейсмуса, вы также можете отшлифовать края, пока они не станут плоскими.
Вы должны помнить, что шлифование до нужной толщины может потребовать много работы. №
Чтобы сделать основу для уровня своими руками, вам понадобится 4 слоя фанеры.
Длина каждого куска должна быть около 50 см (20 дюймов).
Шаг 2 | Изготовление основы самодельного ватерпаса
Отшлифовав планки орбитальной шлифовальной машиной, я соединил их столярным клеем.
При склеивании не наносите слишком много столярного клея и распределяйте его по всей поверхности дерева.
Для нанесения клея можно использовать старую кисть, но я всегда использую для этого старую банковскую карту.
Эта банковская карта хорошо распределяет клей и легко чистится, даже когда клей для дерева высох.
После склеивания я плотно скрепил полоски и отложил их сушиться.
Чтобы зажать эти детали, я использовал эти стержневые зажимы в виде сцепления.
Пока сохнет клей на основании самодельного спиртового уровня, я могу продолжить изготовление держателей пузырьковых пузырьков.
Шаг 3 | Держатель пузырькового уровня
Эти держатели служат для удержания пузырьков спиртового уровня на месте.
Преимущество изготовления этих держателей заключается в том, что их можно регулировать при размещении пузырьков спиртового уровня.
Таким образом легче получить точный спиртовой уровень.
Всего для изготовления этих держателей мне понадобилось 4 диска.
Каждый держатель состоит из 2 дисков.
Я вырезал эти 4 диска с помощью кольцевой пилы диаметром 40 мм (1,575 дюйма) на своем сверлильном станке.
Склеив 2 диска столярным клеем, я надел эти диски на кусок резьбового стержня и зажал их между двумя гайками.
Таким образом, я мог зафиксировать диски в сверлильном станке и отшлифовать их до нужного мне диаметра.
Поворачивая сверлильный станок и прижимая к нему наждачную бумагу, я смог отшлифовать держатели до 38 мм (1,496 дюйма).
Эти 38 мм равны отверстию в самодельном спиртовом уровне, куда они должны вставляться позже.
Совет:
Если вы хотите узнать больше о том, как выбрать наждачную бумагу, подходящую для вашего проекта, обязательно ознакомьтесь с моим блогом: Идеальное руководство по зернистости наждачной бумаги для деревообработки.
Все, что вам нужно знать о наждачной бумаге, вы найдете в этой статье.
Это, несомненно, поможет вам лучше понять, как правильно использовать наждачную бумагу.
Существует также БЕСПЛАТНОЕ загружаемое руководство, которое поможет вам определить правильную зернистость наждачной бумаги.
Настоятельно рекомендуется!
Как только диаметр держателя был выбран, я мог просверлить отверстие прямо в держателе.
Чтобы можно было аккуратно просверлить отверстие в центре держателя, я зажал держатель в самодельных тисках для сверлильного станка.
В результате я был не только уверен в правильности отверстия, но и теперь можно было безопасно сверлить.
Сверлильный станок работает на высоких скоростях, и может случиться так, что сверло захватит заготовку.
Чем меньше заготовка, тем больше вероятность того, что вы не сможете ее остановить. Это может привести к травмам. №
Чтобы просверлить это отверстие, я использовал сверло диаметром 8 мм (0,315 дюйма), которое идеально соответствовало диаметру бутылок спиртового уровня, которые должны были поместиться здесь.
После того, как я просверлил прямоугольное отверстие в держателе, пришло время выдолбить центр держателя.
Я снова зажал держатель в тисках сверлильного станка.
На этот раз в горизонтальном положении.
Сверлом Форстнера 22 мм (0,866 дюйма) я просверлил центр держателя.
Вот удобный прием, который я использовал для этого:
Сверло Форстнера имеет маленькое центральное острие внизу.
Этот наконечник гарантирует, что сверло может сделать отверстие в нужном месте без скольжения.
Поскольку я просверлил диски кольцевой пилой, эти диски имели отверстие в центре из-за центрального сверла кольцевой пилы.
Значит, в центре дисков не было дерева для вставки наконечника сверла Форстнера.
Вот почему я вставил в это отверстие дюбель.
В результате сверло Форстнера будет иметь лучший захват, что позволит просверлить красивое и чистое отверстие.
Теперь я смог вставить пузырьки пузырькового уровня в просверленное отверстие.
Я закрепляю флаконы спиртового уровня эпоксидным клеем.
Совет:
Существует не один тип эпоксидного клея!
Узнайте все, что вам нужно знать об эпоксидном клее, чтобы понять, какой тип эпоксидного клея вам нужен для ваших проектов.
Ознакомьтесь с моей подробной статьей «Как и когда использовать эпоксидный клей? | Руководство № 1», и с этого момента всегда используйте правильный тип эпоксидного клея.
Шаг 4 | Отделка базы
Пока эпоксидный клей сохнет, я смог продолжить работу с основой для самодельного ватерпаса.
Столярный клей затвердел, и я смог снять зажимы.
Чтобы сделать стороны ровными и довести их до окончательной ширины ватерпаса, я выровнял их рубанком/рейсмусом.
Затем я смог просверлить 2 отверстия в основании самодельного спиртового уровня для держателей флаконов пузырькового уровня.
Я сделал это с помощью сверла диаметром 38 мм и отверстия меньшего размера, которое я могу использовать для хранения самодельного спиртового уровня.
Шаг 5 | Сборка
После обработки краев фрезой под углом 45 градусов на фрезерном станке я смог поместить держатели в самодельный спиртовой уровень.
Для этого я использовал столярный клей.
При установке этих пузырей на самодельный спиртовой уровень делайте это на поверхности, в которой вы уверены, что она ровная.
Если вы не совсем уверены в этом, далее в этой статье я покажу вам хитрость, как проверить правильность самодельного спиртового уровня.
Шаг 6 | Установка резиновых колпачков
Чтобы защитить концы самодельного ватерпаса от ударов, я надел на каждый конец резиновый колпачок.
Предварительно просверлив отверстия и сделав потайное отверстие в резине, я прикрепил эти колпачки к концам контактным клеем.
Затем, чтобы надежно закрепить резиновые колпачки, я вкрутил по 2 винта с каждого конца.
После этого самодельный уровень был готов.
Понравилась статья?
Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями в будущем!
Подпишитесь на мою рассылку
Вот трюк, который вы можете использовать, чтобы проверить точность самодельного спиртового уровня.
Таким же способом можно проверить точность купленных спиртовых уровней и в вашей мастерской.
Этот тест лучше делать регулярно.
Таким образом, у вас всегда есть ватерпас, который работает на 100%.
Если вы заметили небольшое отклонение, прекратите использование этого спиртового уровня.
Вот шаги, которые необходимо выполнить, чтобы проверить точность спиртового уровня:
Шаг 1: Приложите спиртовой уровень к стене и убедитесь, что пузырек точно находится посередине пузырька.
Шаг 2: Проведите контрольную линию вверху (или внизу) спиртового уровня.
Я сделал это поверх самодельного уровня, так как это намного проще.
Шаг 3: Отметьте контрольную точку над центром пузырька.
Шаг 4: Теперь переверните спиртовой уровень, совместите его с контрольной линией и переместите его, пока пузырь не окажется под контрольной точкой.
Шаг 5: Проверьте, находится ли пузырек в том же месте.
Теперь вы знаете, что ваш уровень DIY готов к использованию.
Строительство мастерской может быть сложной задачей и требует множества проб и ошибок.
Я знаю это, потому что тоже был там.
Благодаря высочайшему опыту работы с небольшим магазином, которого я больше нигде не видел, я получил больше информации о строительстве мастерской.
Так я мог более разумно тратить свои деньги и экономить большие деньги.
Я действительно рекомендую это всем моим коллегам-любителям и творцам!
ВЫ МОЖЕТЕ ПОТРАТИТЬ СВОЙ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ
Перестаньте тратить свой бюджет на неправильные вещи!
Позвольте этому фантастическому обучению помочь вам и начните экономить деньги уже сегодня.
Я уже купил лично этот и я никогда не видел ничего лучше этого .
Розница $129
Ограниченная цена: $39
Прочтите другие блоги, связанные с этим, здесь:
Я надеюсь, что эта информация о том, как сделать ватерпас своими руками, была вам полезна, а этот блог и видео вдохновили вас.
Дайте мне знать в комментарии ниже .
Не стесняйтесь поделиться этим блогом на Facebook, Pinterest или в других социальных сетях .
Вы можете сделать это с помощью кнопок внизу или вверху блога.
Будем очень признательны.
С нетерпением жду встречи с вами в другом блоге или видео.
Привет,
Кристоф, основатель Christofix.com
Деревообработка | Сделай сам | Украшение для дома
Узнай разницу, Plus Square и True
Прямые линии и прямые углы необходимы для любого строительного проекта, будь то стена, дверь, окно или рама целиком.
Но «прямолинейность» заходит так далеко: у вас может быть совершенно прямая линия (то есть не изгибающаяся и не изгибающаяся), но если она ориентирована неправильно, это все равно может привести к наклонным стенам или наклонному полу.
Здесь на помощь приходят уровень и отвес — оба измеряют прямолинейность, но по-разному относятся к горизонту. «Уровень» относится к прямолинейности из стороны в сторону (по горизонтали), тогда как отвес измеряет прямолинейность вверх и вниз (по вертикали).
Но что все это означает на практике? Читайте дальше, чтобы узнать определения уровня, отвеса, квадрата и истинного, чем они отличаются и как измерять для каждого из них.
Что означает «уровень»?
«Уровень» — это то, что вы называете идеально горизонтальной линией.
Горизонтальный означает из стороны в сторону. Быть на одном уровне с миром означает быть параллельным горизонту.
«Уровень» — это также название инструмента, который вы используете, чтобы определить, является ли что-то прямым по горизонтали.
Что такое спиртовой или пузырьковый уровень?
Спиртовой уровень, иногда называемый пузырьковым уровнем, уровнем плотника или торпедным уровнем (в зависимости от размера и формы) — это инструмент, который использует гравитацию для измерения уровня чего-либо.
Эти уровни имеют пузырек жидкости с пузырьком воздуха внутри, который проходит параллельно корпусу инструмента. Когда инструмент находится на уровне земли, пузырек находится точно посередине флакона, часто отмеченным линией. Если инструмент (и измеряемая им поверхность) наклонен или наклонен в одном направлении, пузырек всплывает на более высокую сторону.
Как пользоваться спиртовым или пузырьковым уровнем
youtube.com/embed/_4Xn7vzWyT8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/> Ватерпас — это лишь один из основных инструментов, которые вам понадобятся на стройке.Узнайте больше о наиболее важных строительных инструментах и о том, как их безопасно использовать, в онлайн-курсе Copeland MT, который ведет профессиональный строитель и мастер Джордан Смит.
Совет: когда вы держите уровень, убедитесь, что он находится на плоской поверхности, такой как стена или плоские прямые доски, чтобы обеспечить точность.
Вы также можете использовать спиртовые уровни для проверки отвеса, так как эти инструменты измеряют как уровень, так и отвес.(Подробнее об этом ниже.)
Другие типы уровней
- Водяные уровни используют пластиковые трубки и цилиндры с водой для измерения уровня на больших расстояниях, чем можно было бы достичь с помощью простого пузырькового уровня.
- Лазерные уровни используют лазерный луч света для проверки выравнивания. Если вам нужно измерить несколько линий, лазерный уровень облегчит задачу, чем необходимость размещать спиртовой уровень на каждой отдельной линии. Лазерные уровни работают во всех направлениях, поэтому вы можете использовать их для измерения уровня и отвеса, указывая на то, что вы проверяете.
Что означает «отвес»?
«Отвес» — это то, что вы называете идеально вертикальной линией. Вертикаль означает вверх и вниз. Что-то «отвесное» движется перпендикулярно горизонту — это означает, что когда оно пересекает горизонт, оно образует прямой угол (90 градусов).
Вы можете измерить, если что-то отвесно, используя отвес, спиртовой или лазерный уровень.
Как пользоваться отвесом
Отвес использует гравитацию, чтобы помочь вам правильно выровнять предметы.Этот инструмент состоит из груза (обычно с заостренным дном), который соединен со струной (также известной как отвес).
С помощью веса струна следует по пути силы тяжести и идет прямо вниз от вершины того, что вы измеряете. Эта линия будет идеально перпендикулярна горизонту или «отвесна».
Вы также можете использовать спиртовые уровни для проверки отвеса, так как эти инструменты измеряют как уровень, так и отвес.
Что означает «квадрат»?
«Квадрат» относится к идеальным углам.Углы должны быть под углом ровно 90 градусов, что означает, что они состоят из двух перпендикулярных линий: одной прямой горизонтальной (уровня) и одной прямой вертикальной (отвесной). Перпендикулярные линии встречаются, чтобы создать прямой угол, который должен быть на каждом углу.
Чтобы убедиться, что угол является прямым, вы можете использовать инструмент, известный как стальной угольник, плотницкий угольник или угольник для обрамления. Этот инструмент поможет вам измерить и отметить идеальные углы в 90 градусов, также известные как прямые углы.
Что означает «правда»?
В строительстве «правда» означает, что все выстроено правильно.
Ваши линии должны быть идеально вертикальными (отвесными) и горизонтальными (ровными), а углы должны быть ровно 90 градусов (прямоугольными).
Это означает, что то, над чем вы работаете, не будет наклонено или наклонено.
Каждый элемент вашей ориентации должен быть точным. Ничто не должно наклоняться ни в какую сторону. Если хотя бы один угол или одна линия того, что вы строите, не является прямым, то то, что вы делаете, не будет правдой.
MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства в реальных приложениях. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.
Как сделать уровень воды (дух)
Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.
ком.
Водяной уровень, также известный как спиртовой уровень или пузырьковый уровень, является очень полезным инструментом, который часто используется в проектах строительства и ремонта, чтобы гарантировать, что поверхности абсолютно плоские и ровные.
При этом, если вы находитесь в середине проекта и у вас нет этого инструмента под рукой, не беспокойтесь, потому что вы можете сделать свой собственный. В конце концов, этот инструмент использует всего несколько простых физических принципов, которые можно легко воспроизвести с вещами, которые у вас уже могут быть дома или на стройплощадке.
Есть ли преимущества у самодельных спиртовых уровней перед купленными в магазине?
Вам может быть интересно, почему именно вы попытаетесь сделать свой собственный спиртовой уровень, а не просто купите его в магазине. Ну, очевидная причина, конечно, если у вас его нет под рукой, и у вас нет времени пойти купить его. Также, конечно же, тот факт, что если у вас есть материалы, то сделать их самостоятельно можно совершенно бесплатно.
Проще говоря, если бы вы могли создать свой собственный спиртовой уровень бесплатно, зачем вам платить за него? Помните, что более продвинутые продукты могут стоить сотни долларов.
Некоторые люди также скажут, что самодельные спиртовые уровни намного точнее выравнивают поверхности на больших расстояниях, хотя это, конечно, зависит от качества сборки. Конечно, если вы ожидаете, что спиртовой уровень, сделанный своими руками, будет работать должным образом, его необходимо правильно собрать.
Мы думаем, что если вы не хотите тратить деньги или находитесь в затруднительном положении, и вам нужен пузырьковый уровень прямо сейчас, то определенно стоит сделать его самостоятельно. В конце концов, это, по сути, просто корпус, в котором находится вода и воздушный пузырь.Однако, если вы подрядчик или кто-то, кто ежедневно занимается строительством, вы можете вложить несколько долларов в настоящий пузырьковый уровень, купленный в магазине.
В любом случае, создание пузырькового уровня своими руками — это классный маленький проект, так что давайте продолжим.
Как сделать водяной уровень: несколько разных способов
Дело в том, что вы можете сделать водяной уровень из множества различных предметов, которые наверняка есть у вас дома. На самом деле, есть много различных уровней воды, которые вы можете сделать из случайных вещей, лежащих в вашем доме.Давайте рассмотрим некоторые из наиболее распространенных и простых способов сделать водный уровень своими руками в домашних условиях.
Здесь мы хотим подчеркнуть, что, по сути, пузырьковый уровень — это просто трубка, содержащая жидкость, которая может быть водой, но также может быть оливковым маслом или чем-то еще в этом роде, с небольшим пространством в ней для воздуха. пузырь. Как вы понимаете, наполнить трубку водой и оставить небольшое пространство для пузырька воздуха, вероятно, не так уж и сложно.
Метод №1: использование двух булавок и соломинки
Возможно, самый простой способ сделать собственный спиртовой уровень — использовать две булавки и соломинку.
Под булавками мы имеем в виду кнопки, те маленькие кнопки, которыми вы прикалывали листы бумаги к доскам и стенам.
Чтобы сделать пузырьковый уровень из этих материалов, все, что вам нужно сделать, это вставить одну из булавок в один конец соломинки, чтобы она стала водонепроницаемой (при необходимости вы можете использовать суперклей, чтобы сделать водонепроницаемую изоляцию). ). Затем просто наполните соломинку водой почти доверху, оставив достаточно места для пузырька воздуха, примерно на полдюйма (не слишком много!).
Все, что вам нужно сделать сейчас, это вставить другой штифт в другой конец и убедиться, что он также водонепроницаем.Вот и готов пузырьковый уровень, сделанный своими руками из двух булавок или кнопок, соломинки и небольшого количества воды. Имейте в виду, что это не обязательно должна быть вода. Практически любая жидкость подойдет.
Способ № 2: Использование шланга
Хотя описанный выше способ очень прост, существует еще более простой способ.
Чтобы сделать свой собственный пузырьковый уровень, все, что вам нужно сделать, это взять шланг, желательно прозрачный, чтобы вы могли видеть сквозь него, и наполнить его водой.
Благодаря действию гравитации и давления воды, когда вы поднимаете оба конца шланга, уровень воды внутри шланга всегда будет одинаковым на обоих концах.Даже если вы держите один конец шланга на три фута выше другого конца, уровень воды будет одинаковым с обеих сторон.
Таким образом, чтобы выровнять что-либо, все, что вам нужно сделать, это провести двумя концами шланга над выравниваемым объектом. Убедитесь, что уровень воды на одной стороне шланга находится на той же высоте, что и выравниваемый предмет, а затем сравните уровень воды на другой стороне. Поскольку уровень воды на обоих концах шланга всегда одинаков, получается идеальный пузырьковый уровень.
Способ № 3: Использование смартфона
Итак, сделать собственный пузырьковый уровень очень просто и, возможно, даже немного весело, но, тем не менее, это не совсем необходимо.
Дело в том, что в наши дни смартфоны очень крутые и технологически продвинутые.
Да, мы говорили о том, что есть приложения, которые вы можете скачать бесплатно для выполнения этой работы. Другими словами, все, что вам нужно сделать, это загрузить приложение пузырькового уровня на свой телефон. Это действительно не намного проще, чем это.
Ошибки, которых следует избегать, советы и рекомендации
Наконец, давайте рассмотрим несколько советов, которые следует учитывать при использовании описанных выше методов:
- Помните, что подойдет любая жидкость, если она достаточно жидкая, чтобы свободно перемещаться внутри трубки или предмета, в котором он содержится
- Если вы хотите сделать пузырьковый уровень, который можно использовать многократно, мы рекомендуем использовать первый или третий метод
- Не оставляйте слишком много воздуха внутри вашего DIY уровень; Если вы оставите внутри слишком много воздуха, уровень не будет эффективным.
Резюме
Вот вам люди, два самодельных пузырьковых уровня и третий способ «обмана».
Суть в том, что если у вас нет под рукой купленного в магазине спиртового уровня, вы можете сделать его сами. Помните, что на самом деле это просто трубка с водой и пузырьком воздуха.
Подсказка для инструмента «Сделай сам»: происхождение и использование уровня
18 февраля 2015 г.
Подсказка «Сделай сам»: История и использование уровня .
История
Уровень, также известный как «уровень» или «пузырьковый уровень», веками использовался плотниками, каменщиками, слесарями, столярами и геодезистами.Как следует из названия, он используется для обозначения того, является ли поверхность «ровной» (горизонтальной) или «отвесной» (вертикальной). Считается, что уровень был изобретен французским ученым-любителем по имени Мельхисенек Тевено примерно в 1661 году, хотя он также упоминался в трудах более раннего французского ученого Гийома Ронделе еще в 1558 году. Первые успешные уровни американского производства стал популярным примерно в 1939 году.
1
Типы уровней, используемых в строительстве
Некоторые из наиболее распространенных уровней, используемых в строительстве, включают уровень торпеды, уровень плотника (уровень ящика) и уровень каменщика.Чтобы узнать, как им пользоваться, прочесть его и убедиться, что показания точны, посмотрите следующее видео See Jane Drill: «Как прочитать уровень коробки и проверить его на точность».
В то время как цифровые нивелиры становятся все более и более популярными в определенных областях, где требуется точность, таких как гражданское строительство, стандартный коробчатый или торпедный уровень по-прежнему широко используется в строительстве и мастерами-сделай сам в домашних проектах. Если уровень был проверен на точность, он должен обеспечивать очень надежные показания для различных поверхностей.Обрамляете ли вы перегородку или вешаете картину на стену, вы можете положиться на свой надежный уровень!
, см. Джейн Дрилл, Copyright 2015, Все права защищены
1 Википедия, «Ватерпас»
Предупреждение : count(): параметр должен быть массивом или объектом, который реализует Countable в /nfs/c04/h04/mnt/180828/domains/seejanedrill.
com/html/wp-includes/class-wp-comment -запрос.PHP на линии 405 История уровня духа и использование
История и использование уровня духа — EngineerSupplyПочтовые уровни духа, прошлое и настоящее
Спиртовые уровни сегодня являются важными инструментами для многих задач, и они также имеют долгую историю, уходящую корнями в Римскую империю. Хотя современные уровни отличаются от оригинального дизайна, цель остается неизменной. Вот обзор истории ватерпаса и информация о версиях, доступных сегодня.Спиртовой уровень, пузырьковый уровень или ручной уровень?
Спиртовые уровни известны под несколькими названиями, включая пузырьковый уровень и ручной уровень. Проще говоря, спиртовой уровень представляет собой инструмент в форме линейки различной длины, который содержит один или несколько прозрачных пузырьков с жидкостью и пузырьком воздуха. Положение пузырьков воздуха помогает определить, являются ли поверхности ровными и прямыми. Уровни можно использовать горизонтально, чтобы обеспечить ровную поверхность, или вертикально, чтобы обеспечить отвес.
Когда был изобретен спиртовой уровень?
Точно не известно, когда были изобретены пузырьковые уровни.Считалось, что римляне использовали воду в цистернах в качестве выравнивающих устройств во время строительных работ. Древние строители использовали внешний вид линии воды как визуальный показатель ровности конструкции. Это может быть свидетельством раннего использования уровневого устройства. В 17 -м -м веке французским изобретателем Мельхиседеком Тевено был разработан более современный ручной уровень. Считается, что этот инструмент мог использоваться на местном уровне после его первоначальной разработки и что его использование не выходило за пределы Франции до 1800-х годов.Какой тип жидкости использовался во флаконах?
Системы уровня из древнего мира и времен Тевено использовали воду или спирт в качестве предпочтительной жидкости. В настоящее время для уровней часто используют масло или спирт из-за их более благоприятных свойств по сравнению с водой.
Температура замерзания, вязкость и поверхностное натяжение воды могут затруднить ее использование. Сегодня доступны альтернативные жидкости, такие как уайт-спирит и этанол.Что насчет сегодняшних уровней?
В наше время ручные уровни изготавливаются из самых разных материалов и бывают разных форм и размеров.Сами уровни могут быть изготовлены из таких материалов, как алюминий, пластик, латунь, дерево или бамбук. Флаконы часто изготавливаются из ударопрочных материалов, таких как акрил. Некоторые уровни включают расширенные функции, такие как лазеры, зеркала, фонари, магниты и цифровые дисплеи. Эти элементы могут помочь обеспечить точные результаты и обеспечить удобство и простоту использования. Существует спиртовой уровень для любого применения. Ознакомьтесь со спиртовыми уровнями в каталоге продукции компании Engineer Supply или позвоните по телефону 1-800-591-8907 для получения дополнительной информации.Мы готовы ответить на ваши вопросы и помочь вам найти правильный уровень для работы.
